JLX208160G-9812-PN(不带字库）

品名： 液晶模块

型号：JLX208160G-9812-PN(不带字库）

点阵：208*160

外形尺寸：59*61.7*6mm

视窗尺寸：54.2*42mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST75256

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.

详情

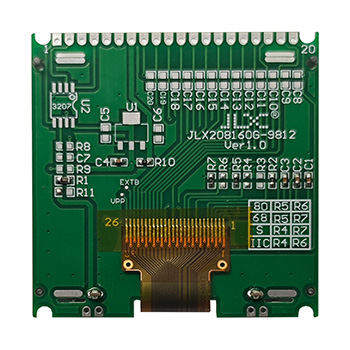

1.产品结构：

2.引脚功能：

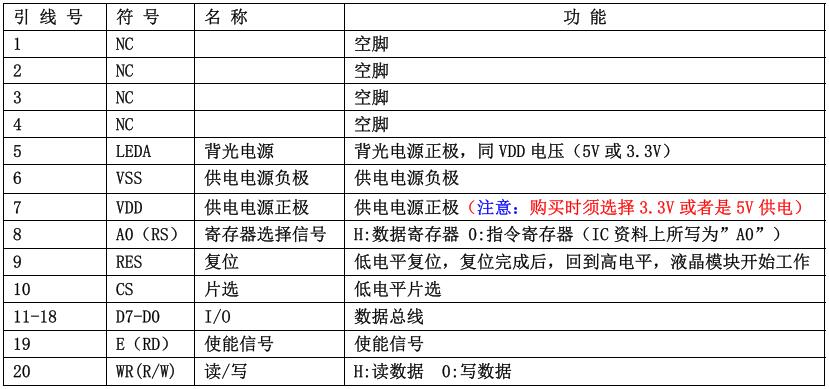

(1)并行时接口引脚功能

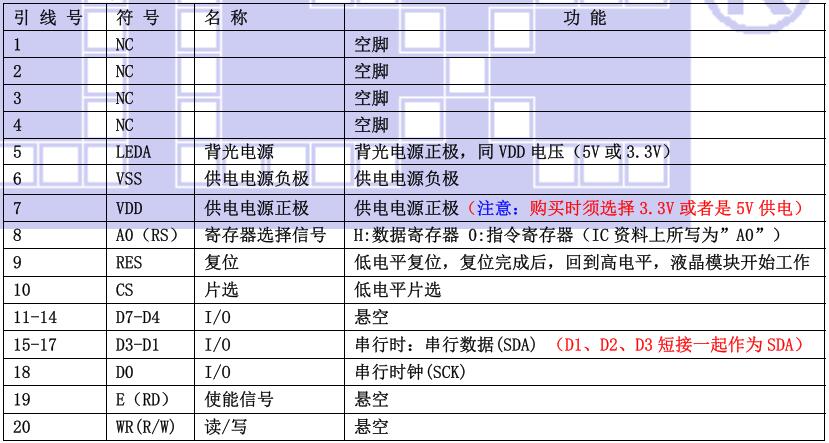

(2)模块的串行接口引脚功能

(3)模块的 IIC 接口引脚功能

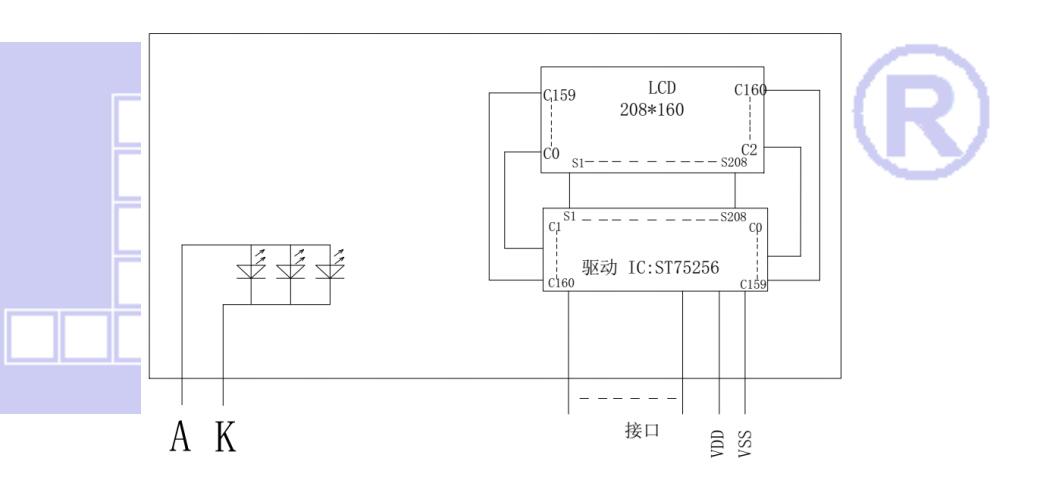

3.电路框图：

4.产品特点：

1. 结构牢，焊接式 FPC。

2. IC 采用矽创公司 ST75256,功能强大，稳定性好

3. 功耗低不带背光 2mW（3.3V*0.6mA）,带背光不大于 266mW（3.3V*80mA）;

4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口，I2 C 接口。

5. 工作温度宽: -20℃∽+70℃；

6. 储存温度宽: -30℃∽+80℃；

7. 显示内容:

●208*160 点阵单色或 4 灰度级图片;

●或显示 6 个×5 行 32*32 点阵的汉字;

●或显示 8 个×6 行 24*24 点阵的汉字;

●或显示 13 个×10 行 16*16 点阵的汉字;

●或显示其他的 ASCII 码等;

8. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

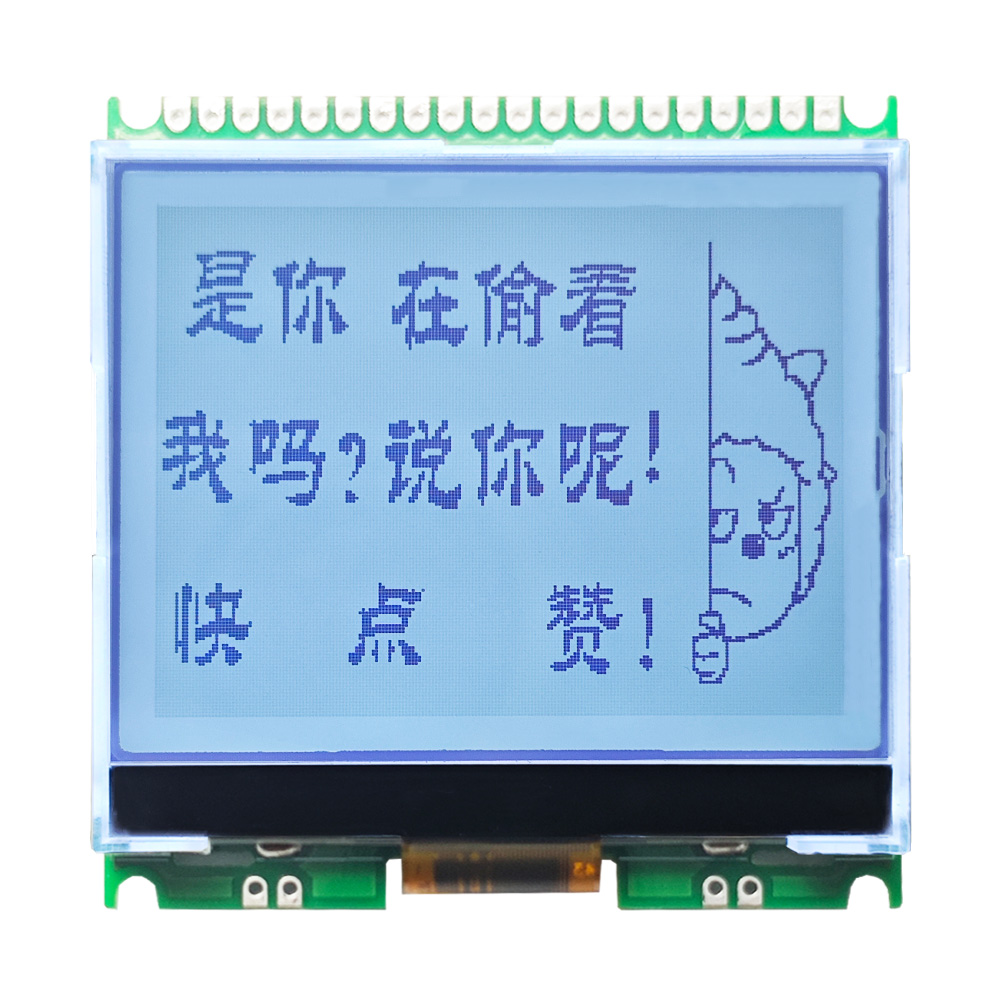

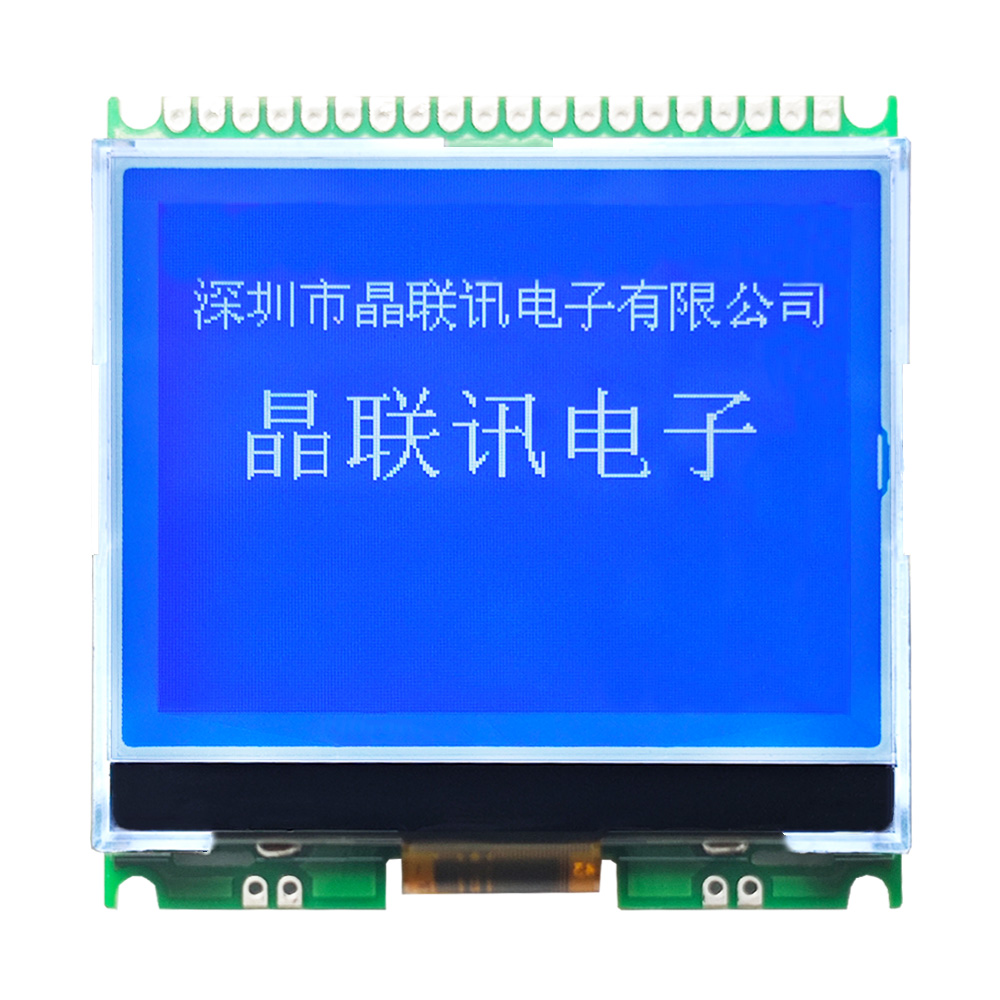

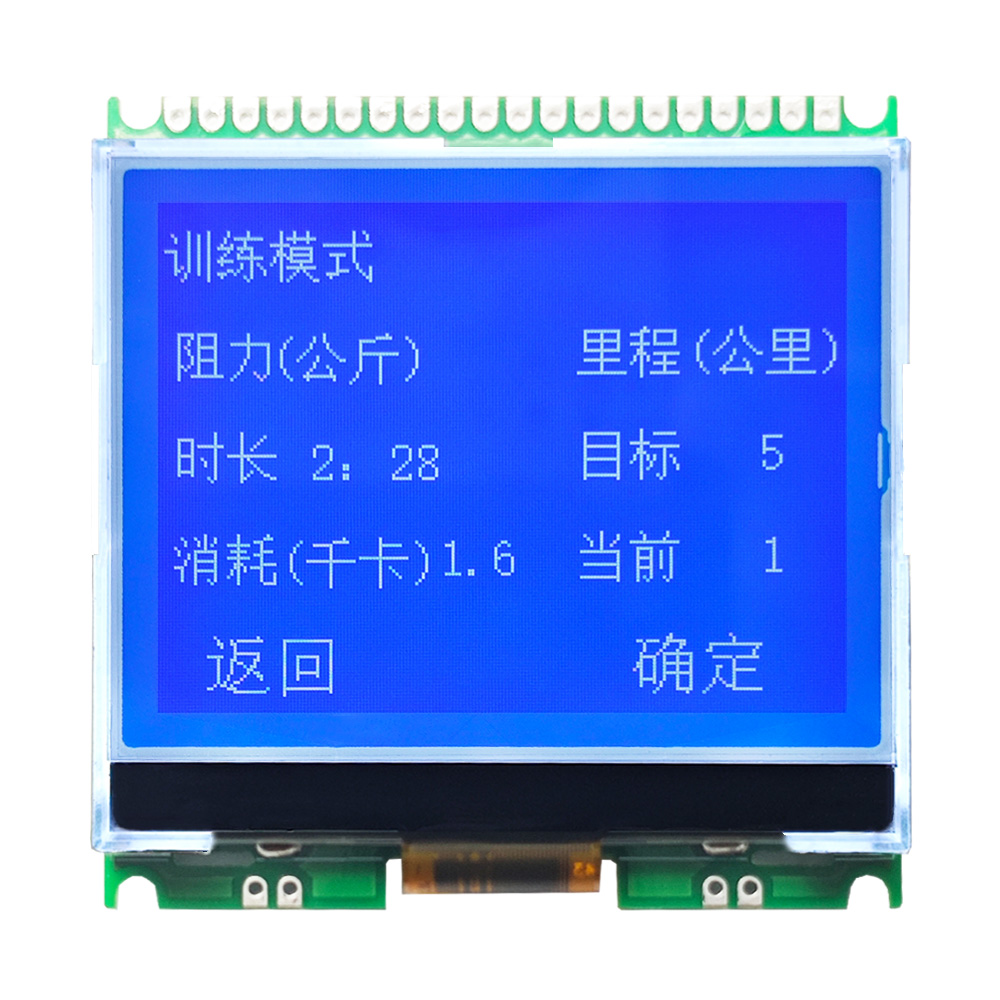

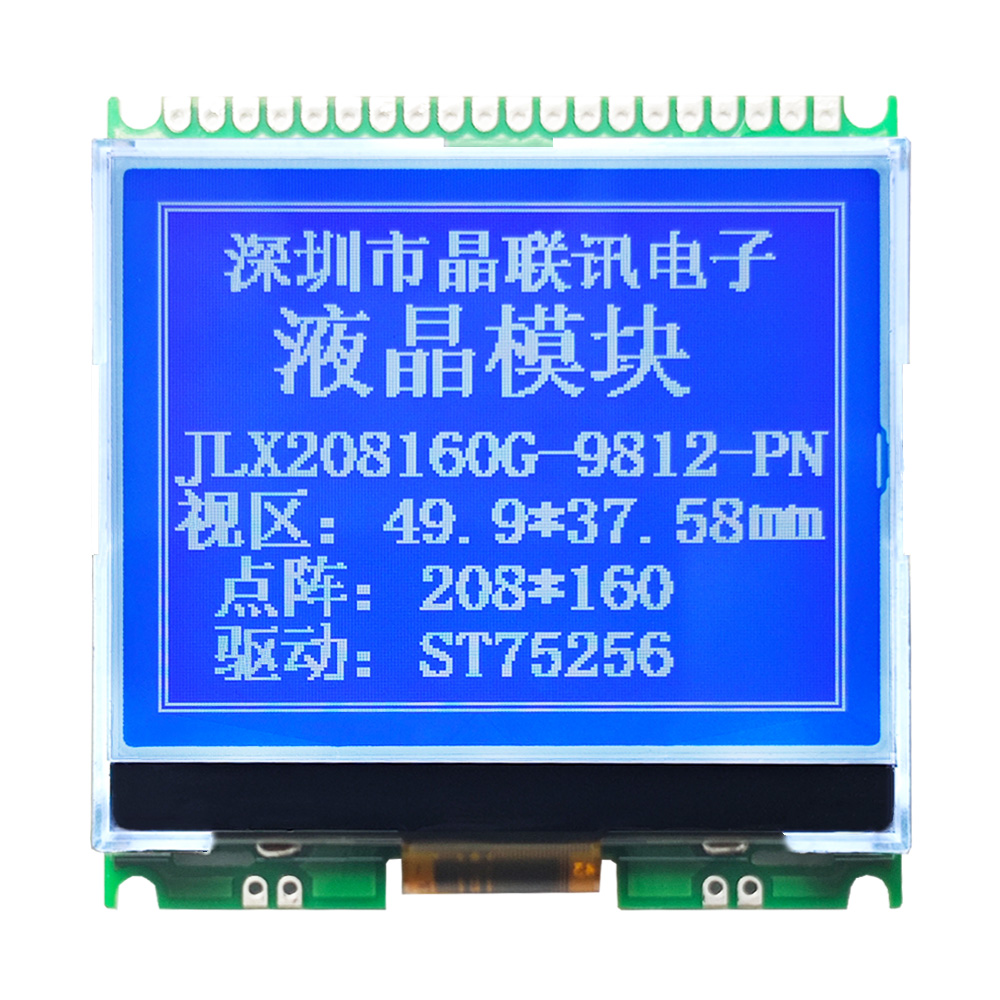

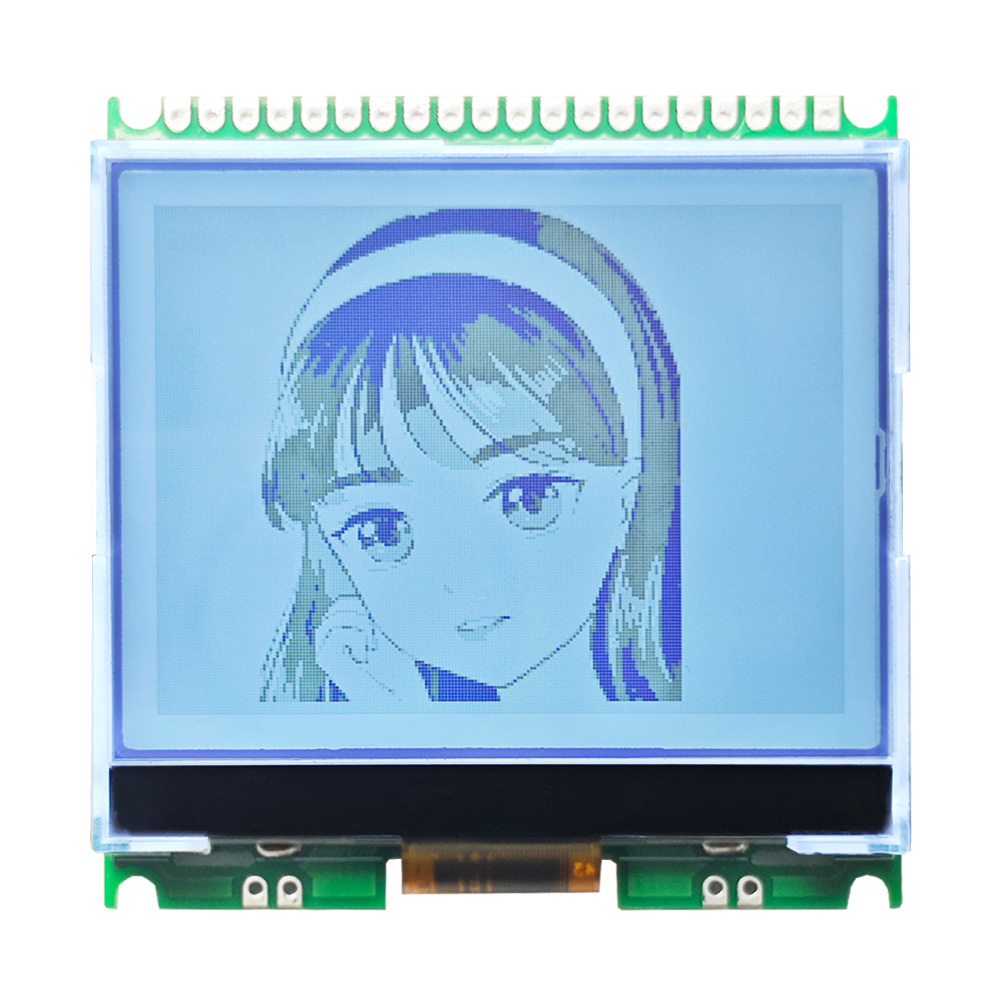

5.产品展示：

JLX208160G-9812-PN(不带字库）
