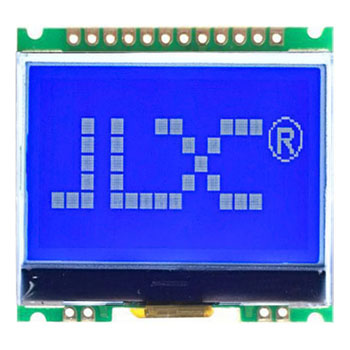

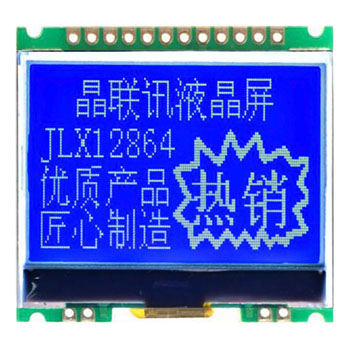

JLX12864G-086-PC(带字库)
品名: 液晶模块

型号:JLX12864G-086-PC(带字库)

点阵:128*64

外形尺寸:43.5*40.8*4.5mm

视窗尺寸:39.8*25.5mm

显示颜色: 白底黑字/蓝底白字/黑底绿字/黑字白字/黑底橙字可选

IC: UC1701X(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

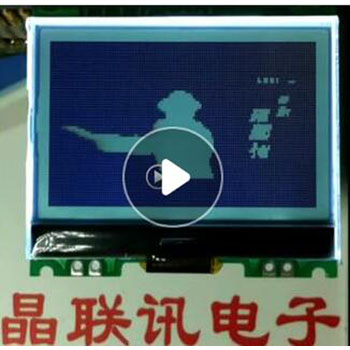

                                                           点击观看视频

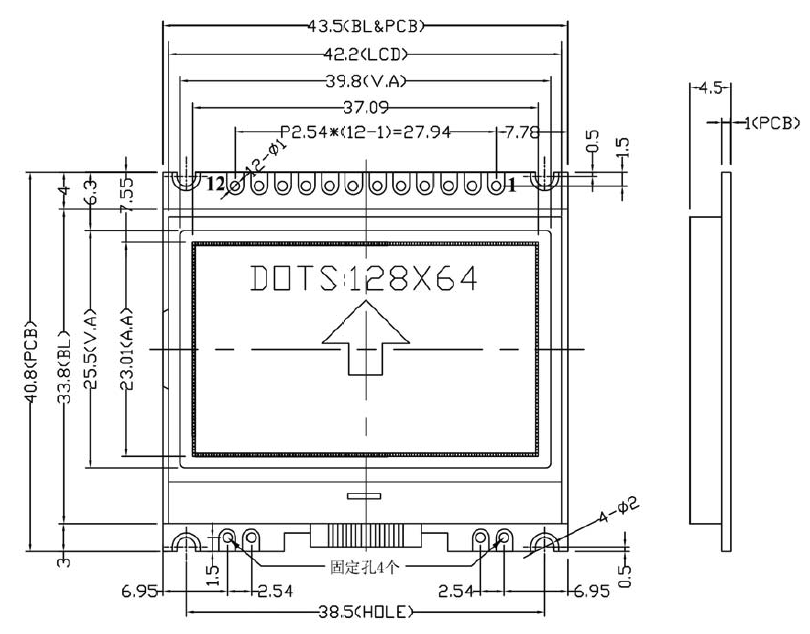

1.产品结构

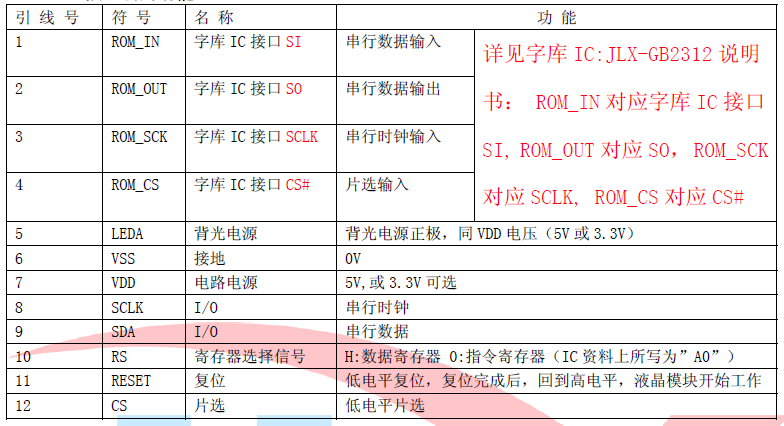

2.引脚功能


3.产品特点

1. 结构轻、薄、带背光。
2. IC 采用UC1701X,功能强大,稳定性好
3. 功耗低:当电压为3.3V 时,不带背光不大于1mW(3.3V*0.3mA),带背光不大于150mW
(3.3V*45mA);
4. 显示内容:
     (1)128*64 点阵单色图片,或其它小于128*64 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8 字*4 行;
     (3)按照12*12 点阵汉字来计算可显示10 字*4 行;
     (4)按照 8*16 点阵汉字来计算可显示16 字*4 行;
     (5)按照 5*8 点阵汉字来计算可显示21 字*8 行;
5. 指令功能强.
6. 接口简单方便:采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;

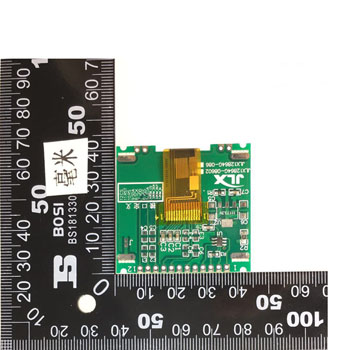

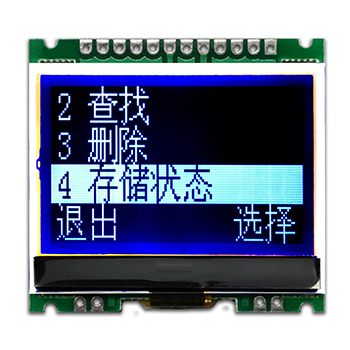

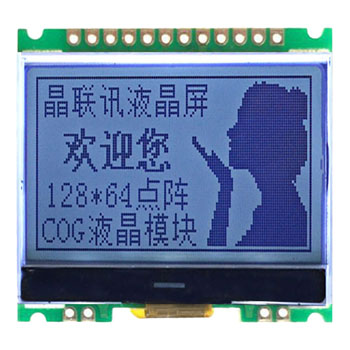

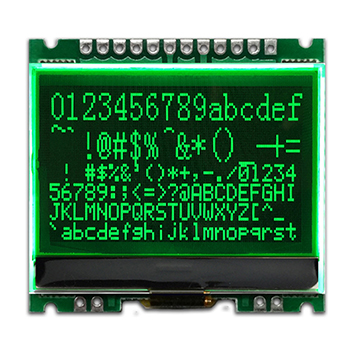

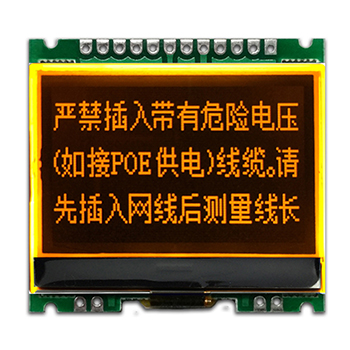

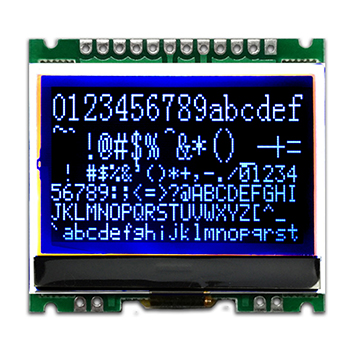

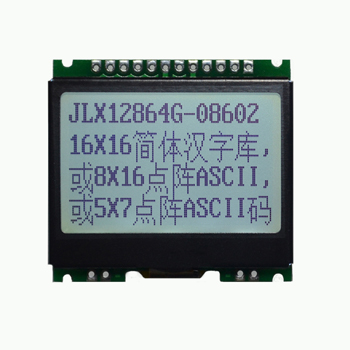

4.产品展示

JLX12864G-086-PC(带字库)

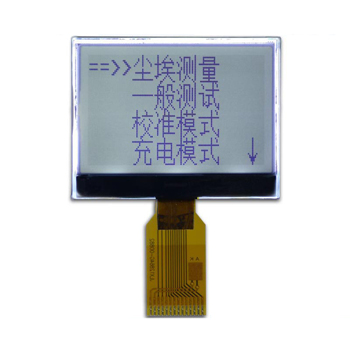

需要不带PCB板(玻璃+背光)的请点击下图:

需要带铁框的请点击下图:
