JLX147-049-PN(不带字库)
品名： 液晶模块

型号：JLX147-049-PN(不带字库)

点阵：172*320

外形尺寸：19.65*47.40*3.55mm

视窗尺寸：17.65*32.83mm

显示颜色： TFT

IC: ST7789P3

应用范围： 用于高级仪器仪表.通信系统.工业自动化.生活用具.医疗系统等
详情

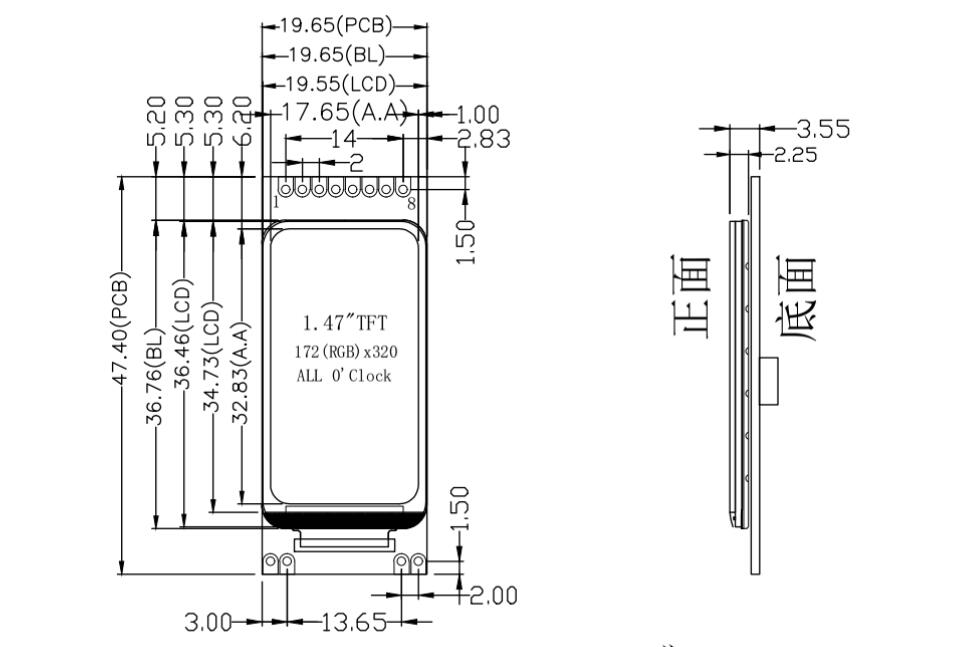

1.产品结构：

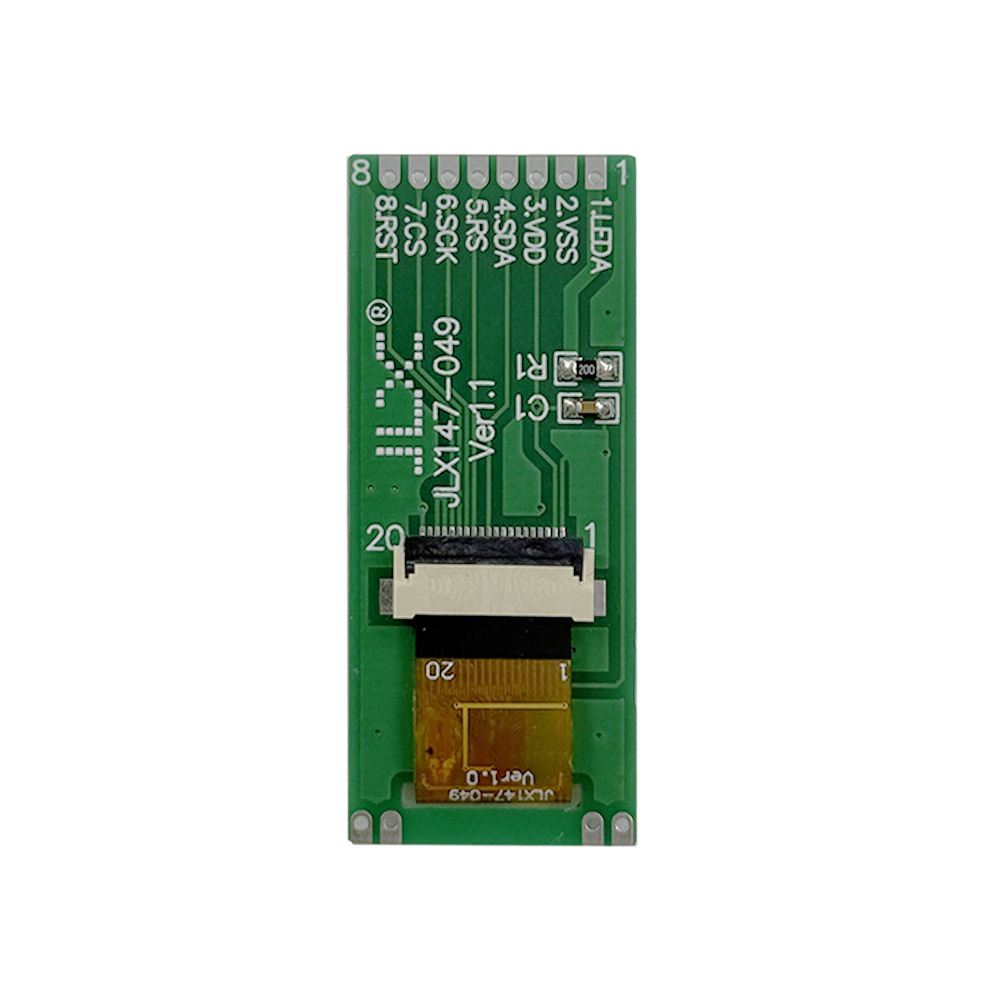

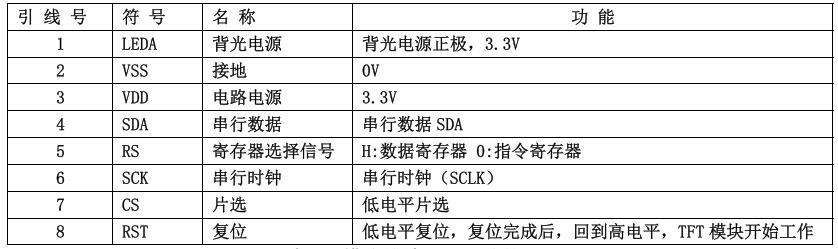

2.引脚功能：

3.产品特点：

1.IPS 全视角，结构轻、薄、带背光。
2.IC 采用 ST7789V,功能强大，稳定性好
3. 显示内容:
●172*320 点阵彩色图片;
●可选用 32*32 点阵或其他点阵的图片来自编汉字，按照 32*32 点阵汉字来计算可显示 5
个字/行*7 行。
●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示
10 个字/行*10 行。
4. 指令功能强：例如可以用指令控制显示内容顺时针旋转 90、逆时针旋转 90°或倒立竖放。
5. 接口方式：串口方式。
6. 工作温度宽:-20℃∽+70℃;
7.工作温度宽:-30℃∽+80℃;
8. TFT 模块是易碎的玻璃盒，请小心使用，轻拿轻放

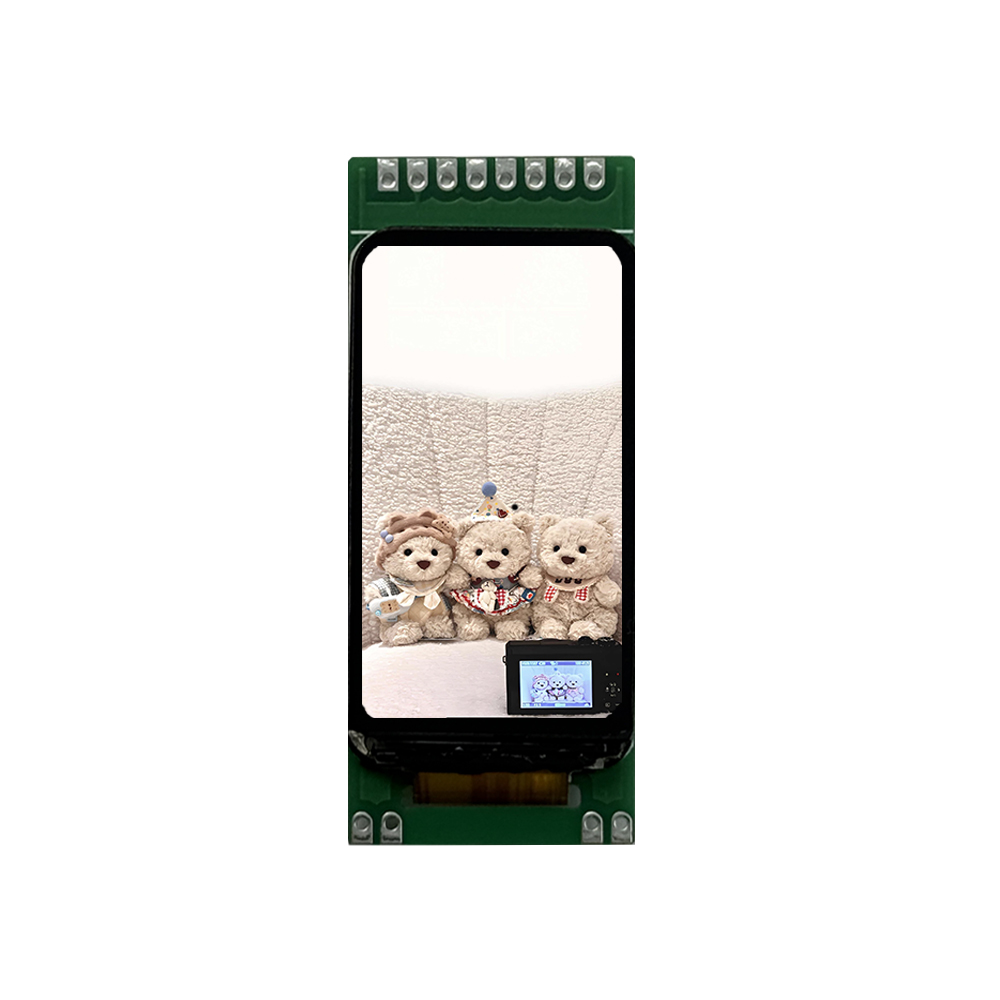

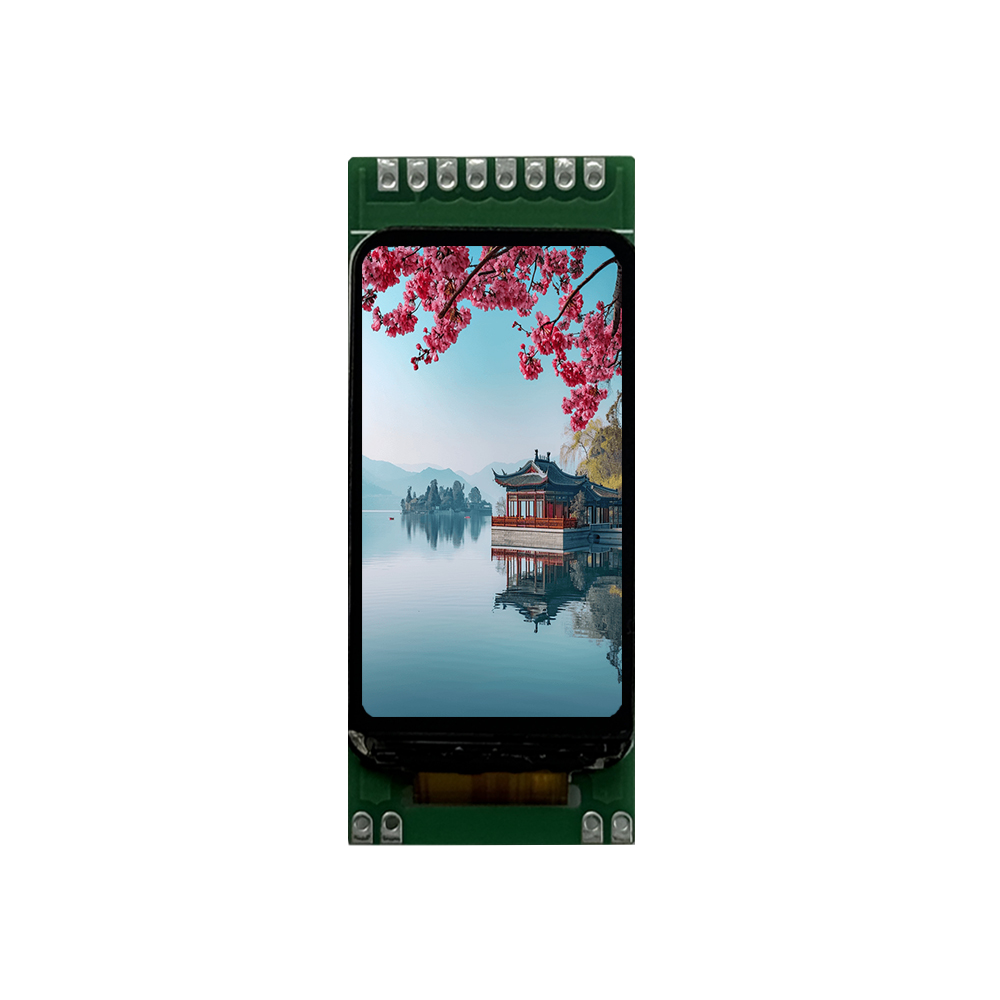

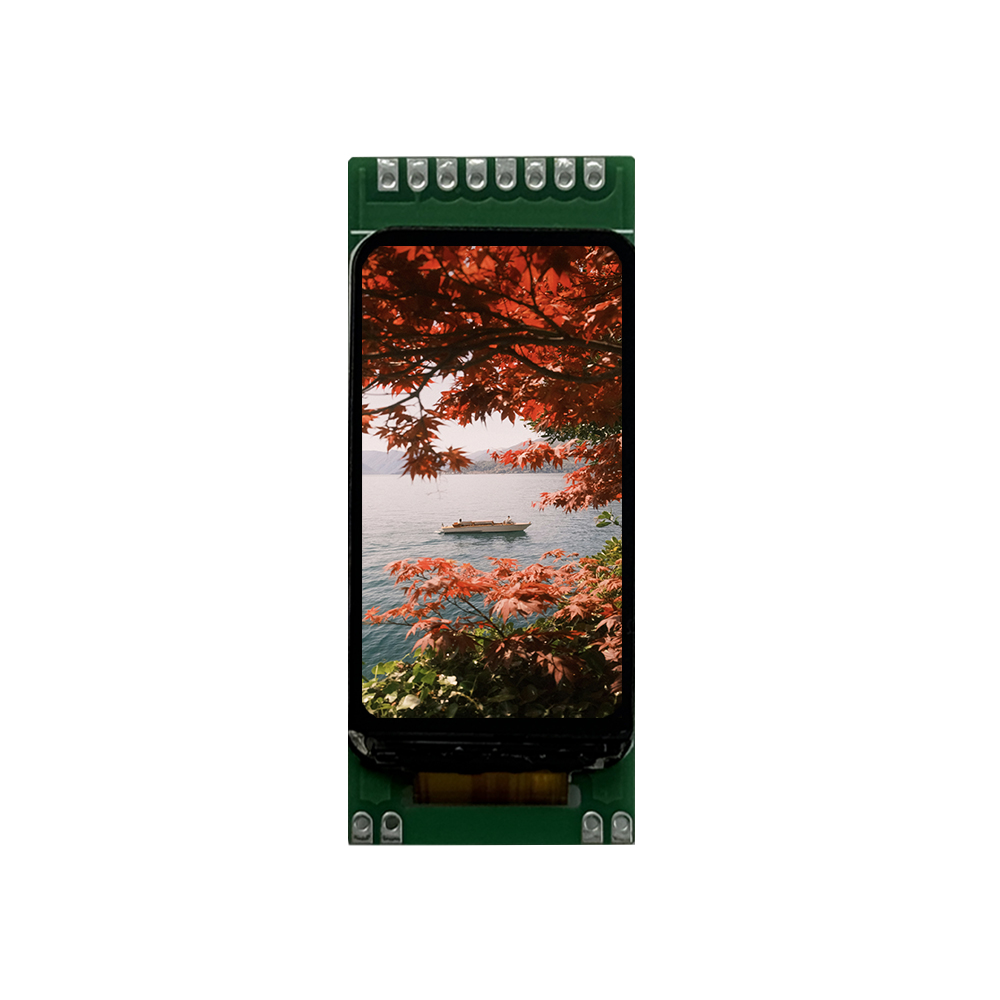

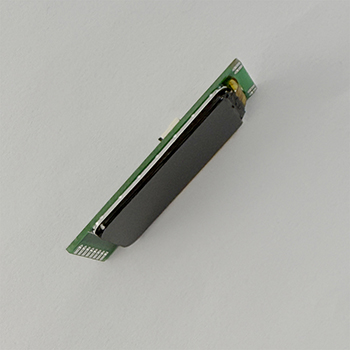

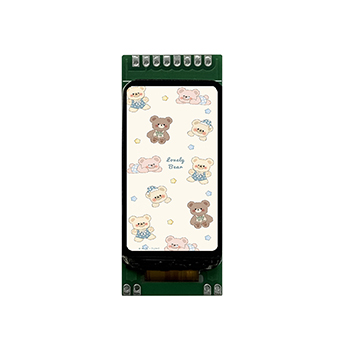

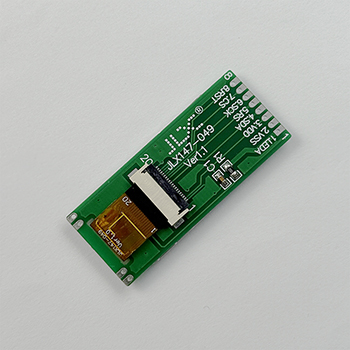

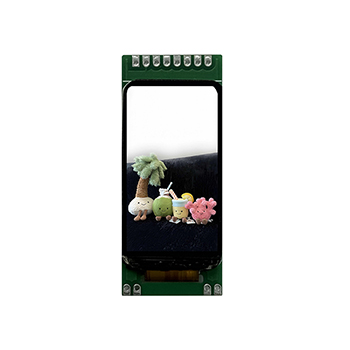

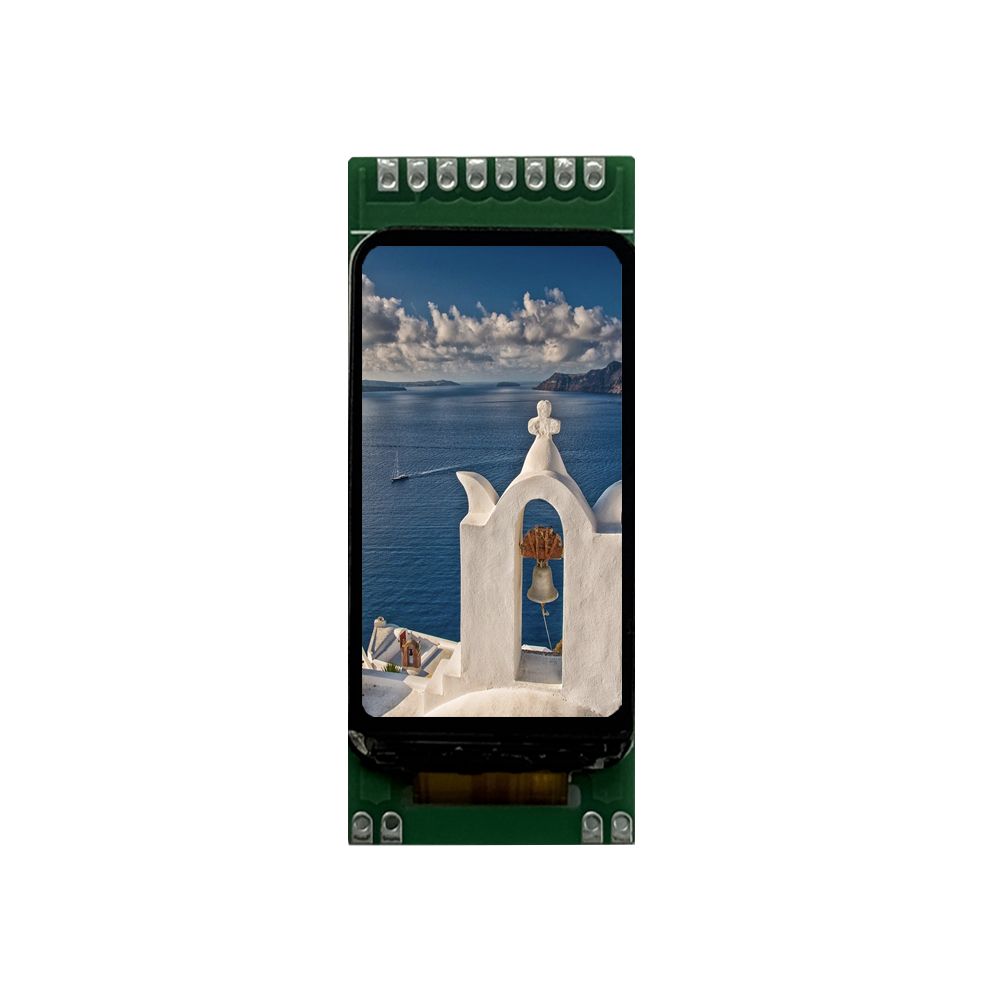

4.产品展示：






JLX147-049-PN（不带字库）

上一个：JLX147-049-BN(插接式FPC)
下一个：JLX273-048-BN(焊接式FPC)
