JLX147-049-BN(插接式FPC)
品名： 液晶模块

型号：JLX147-049-BN(插接式FPC)

点阵：172*320

外形尺寸：19.65*36.76*2.25mm

视窗尺寸：17.65*32.83mm

显示颜色： TFT

IC: ST7789P3

应用范围： 用于高级仪器仪表.通信系统.工业自动化.生活用具.医疗系统等
详情

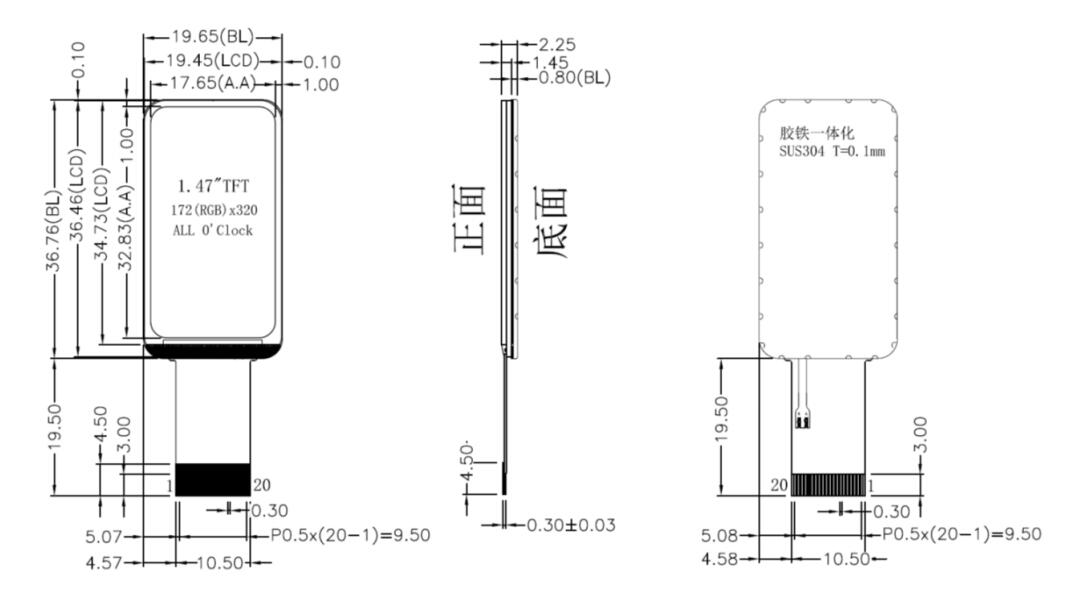

1.产品结构：


2.引脚功能：

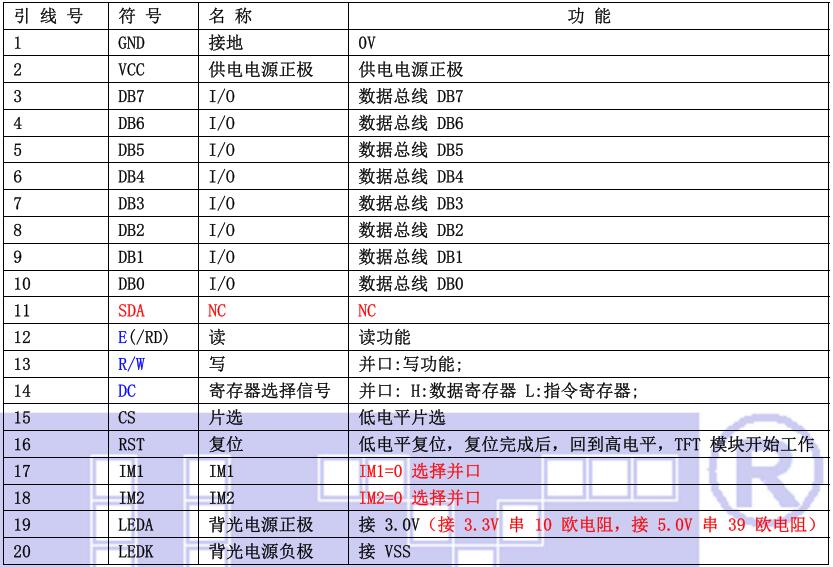

1.当并行时，CON1功能如下：

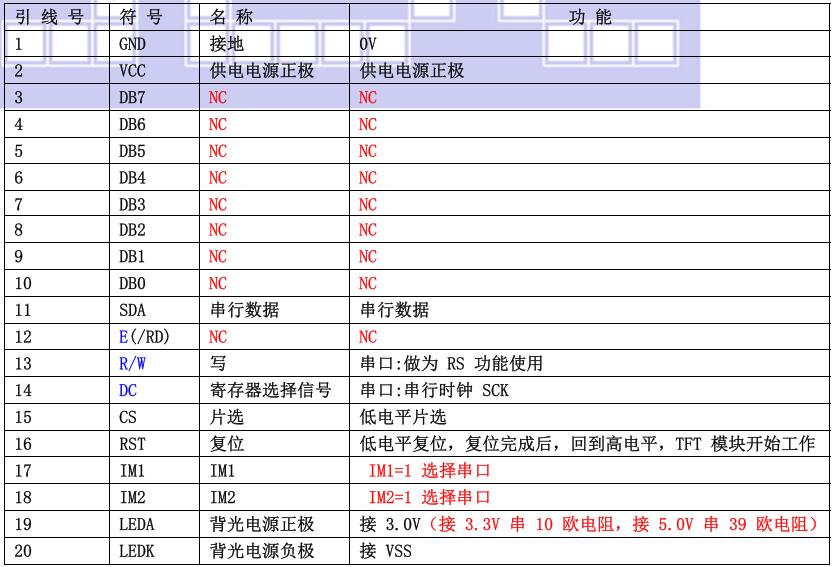

2.当四线串行时，CON1功能如下：


3.产品特点：

1.IPS全视角，结构轻、薄、带背光、插接式 FPC。
2. IC 采用 ST7789P3,功能强大，稳定性好。
3. 显示内容:
●172*320 点阵彩色图片;
●可选用 32*32 点阵或其他点阵的图片来自编汉字，按照 32*32 点阵汉字来计算可显示5
个字/行*10 行。
●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示
10 个字/行*20 行。
4. 指令功能强：例如可以用指令控制显示内容顺时针旋转 90、逆时针旋转 90°或倒立竖放。
5. 接口方式：并行或串行接口方式。
6. 工作温度宽:-20℃ - +70℃;
7. 工作温度宽:-30℃ - +80℃;

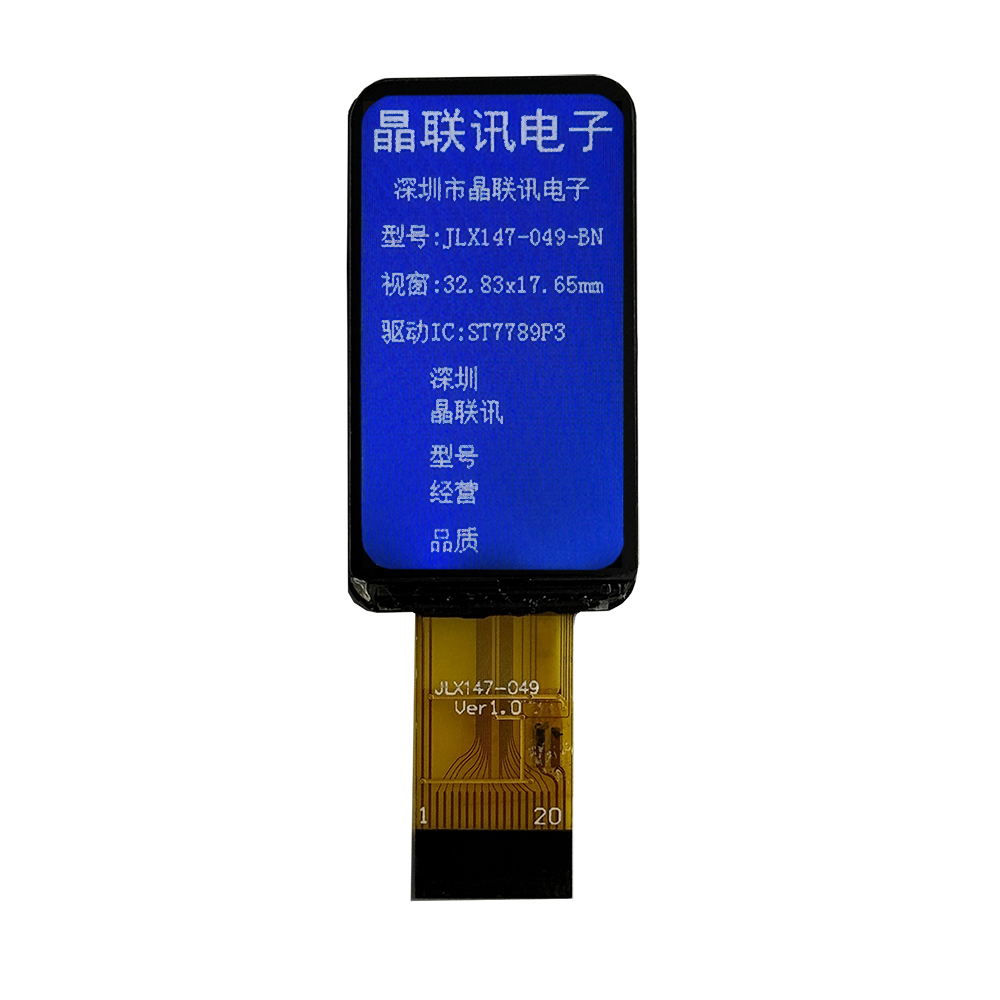

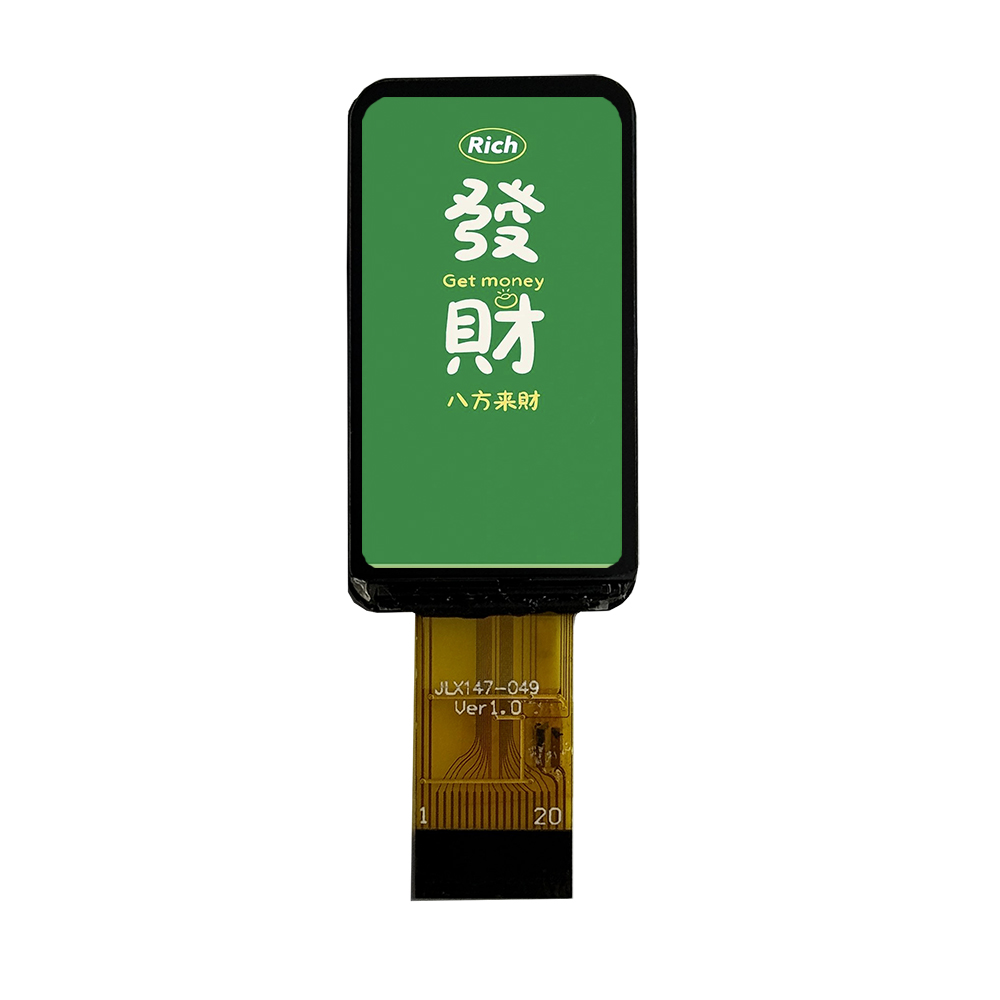

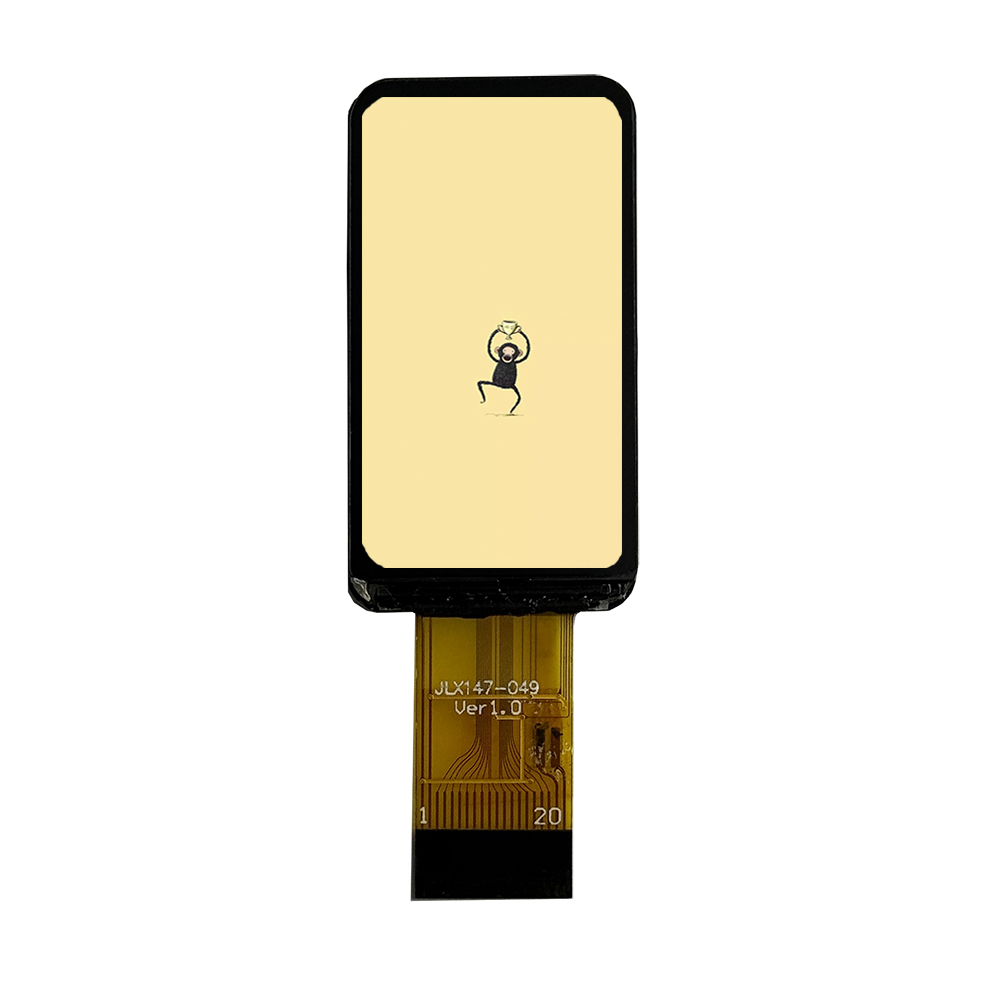

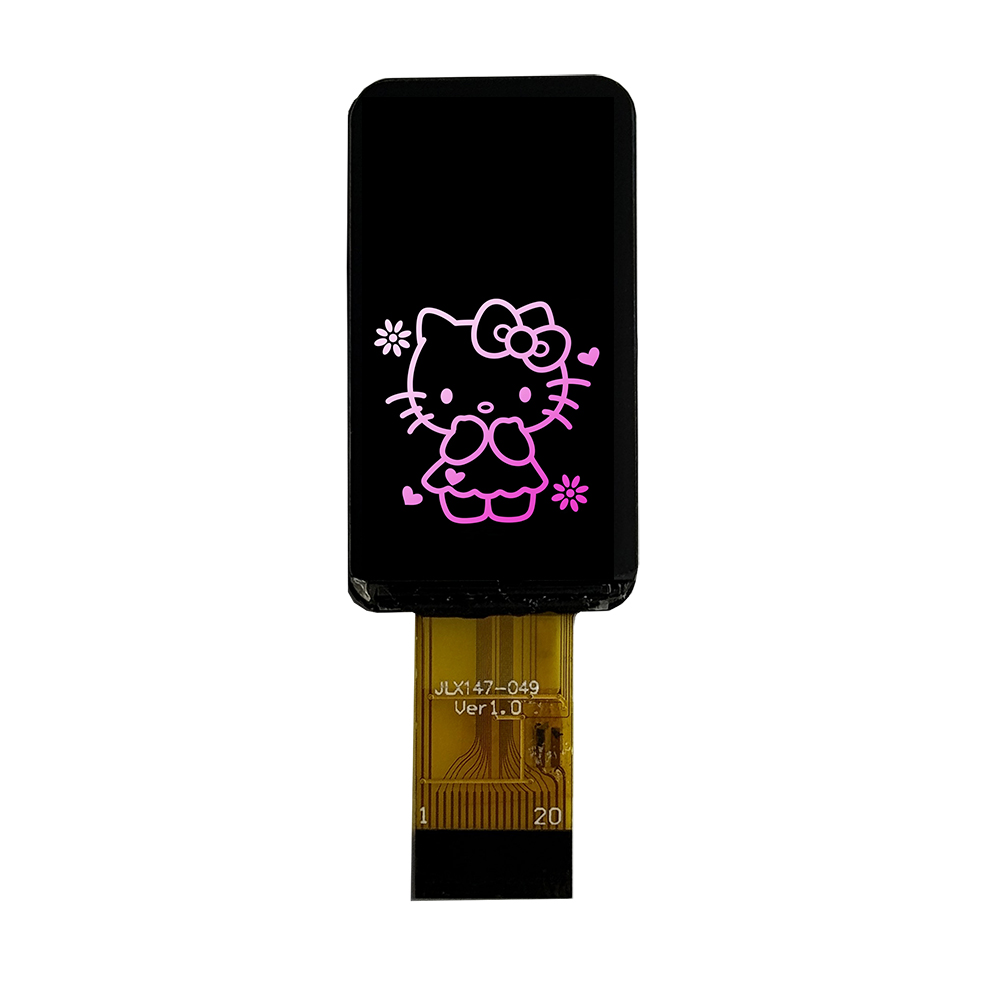

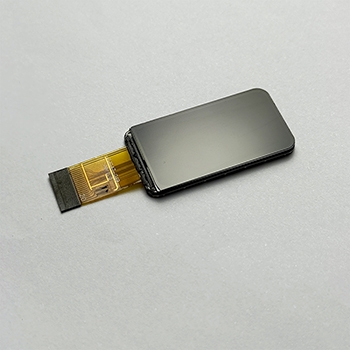

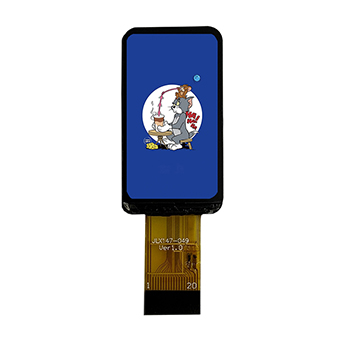

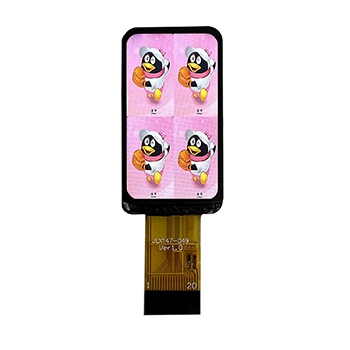

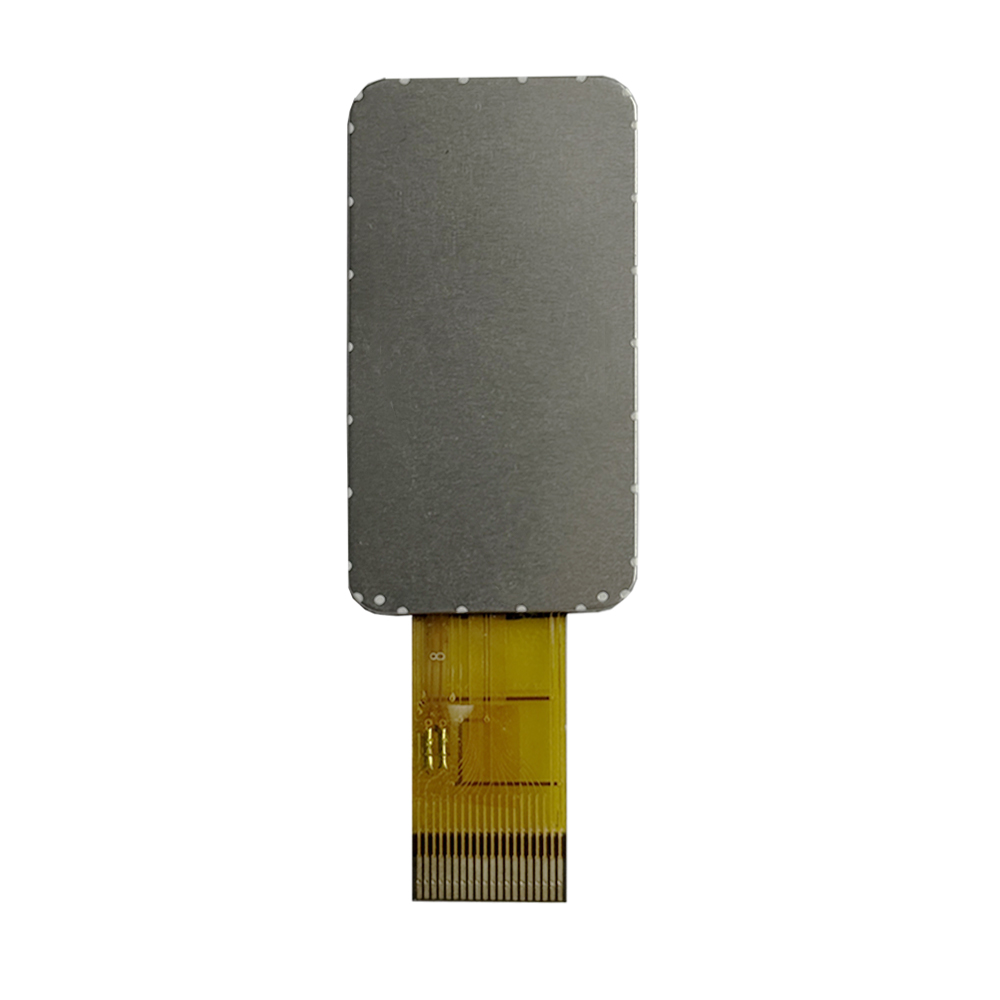

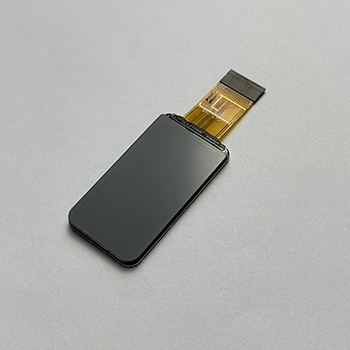

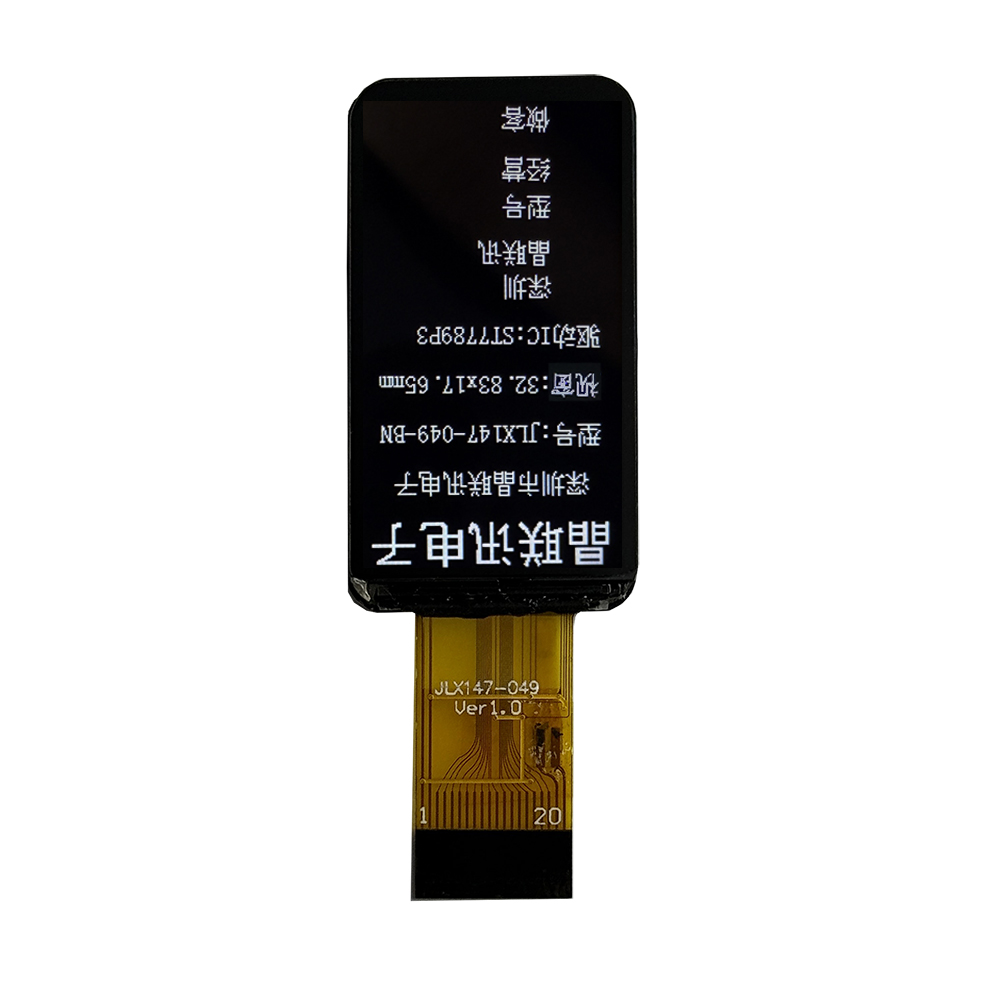

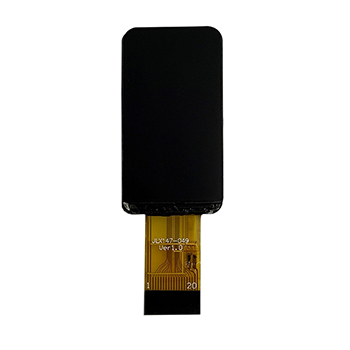

4.产品展示：


JLX147-049-BN(插接式FPC)
