JLX273-048-BN(焊接式FPC)
品名： 液晶模块

型号：JLX273-048-BN(焊接式FPC)

点阵：320*320

外形尺寸：53.05*57*2.2mm

视窗尺寸：49.9*49.9mm

显示颜色： TFT

IC: ST7796S

应用范围： 用于高级仪器仪表.通信系统.工业自动化.生活用具.医疗系统等
详情

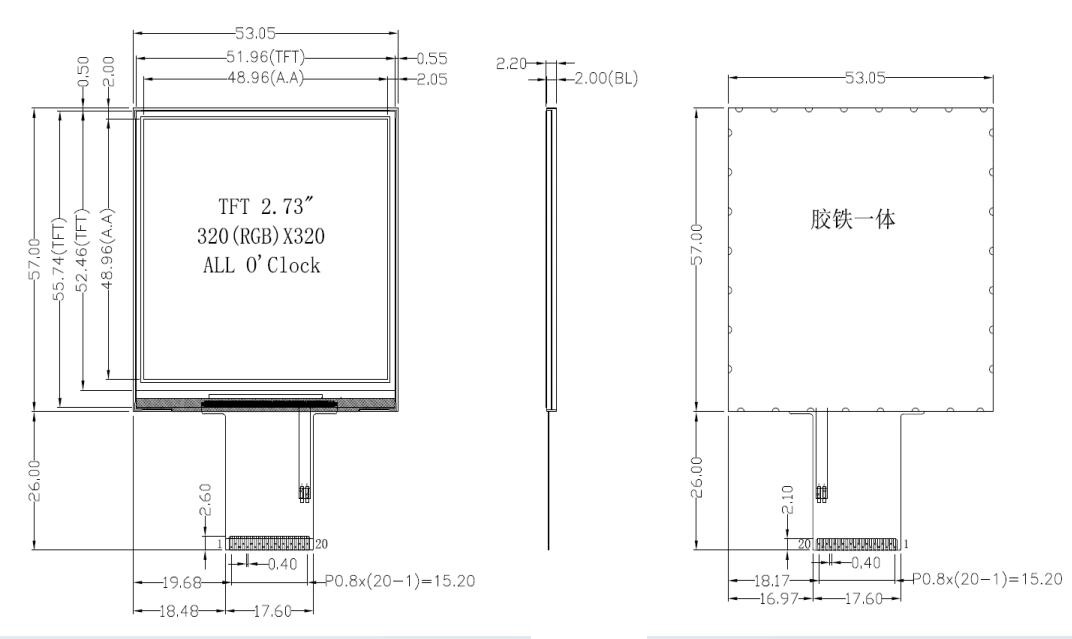

1.产品结构：

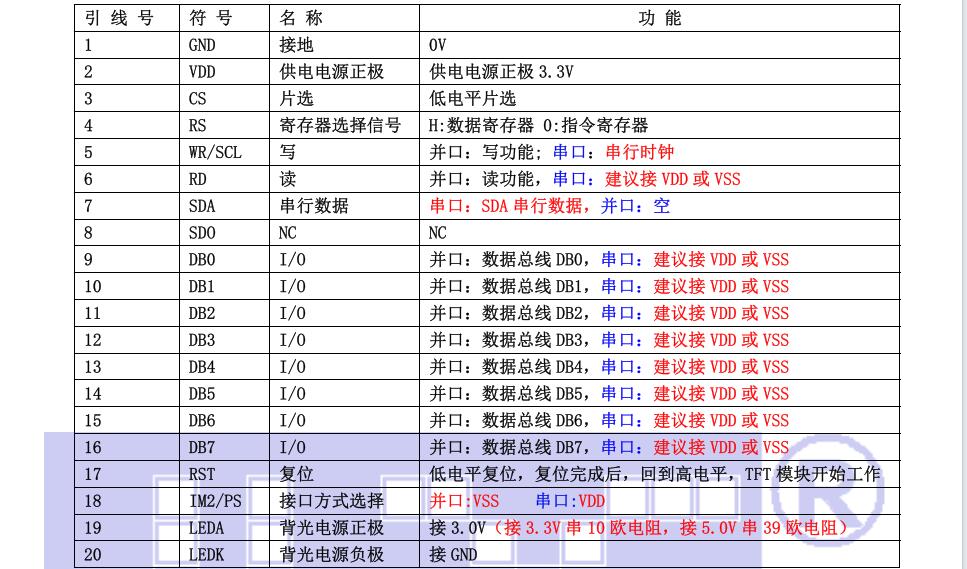

2.引脚功能：



3.产品特点：

1. 结构轻、薄、带背光。
2. IC 采用 ST7796S,功能强大，稳定性好
3. 显示内容:
●
320*320 点阵彩色图片;
●
可选用 32*32 点阵或其他点阵的图片来自编汉字，按照 32*32 点阵汉字来计算可显示
10 个字/行*15 行。
●
可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示
20 个字/行*30 行。
4. 指令功能强：例如可以用指令控制显示内容顺时针旋转 90、逆时针旋转 90°或倒立竖放。
5. 接口方式：并口 或串行接口方式。
6. 工作温度宽: -20℃∽+70℃
7. 储存温度宽: -30℃∽+80℃；
8. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

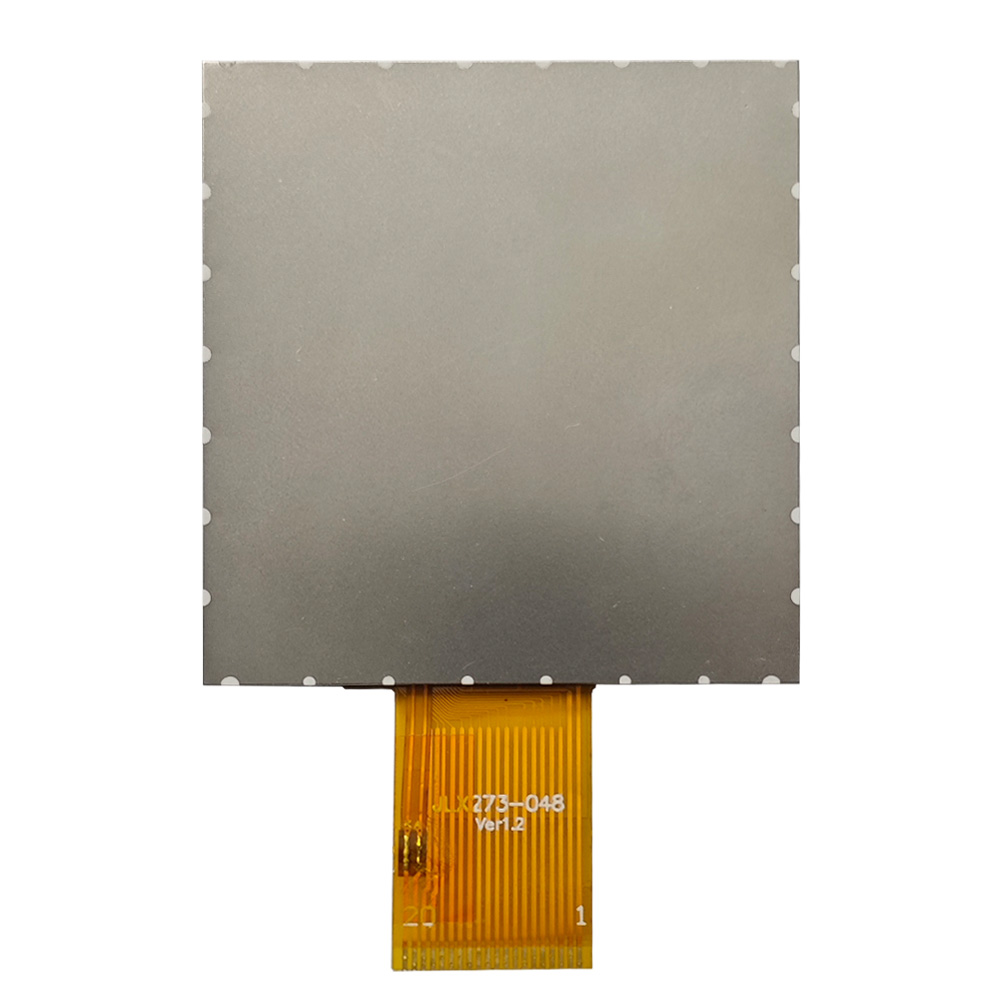

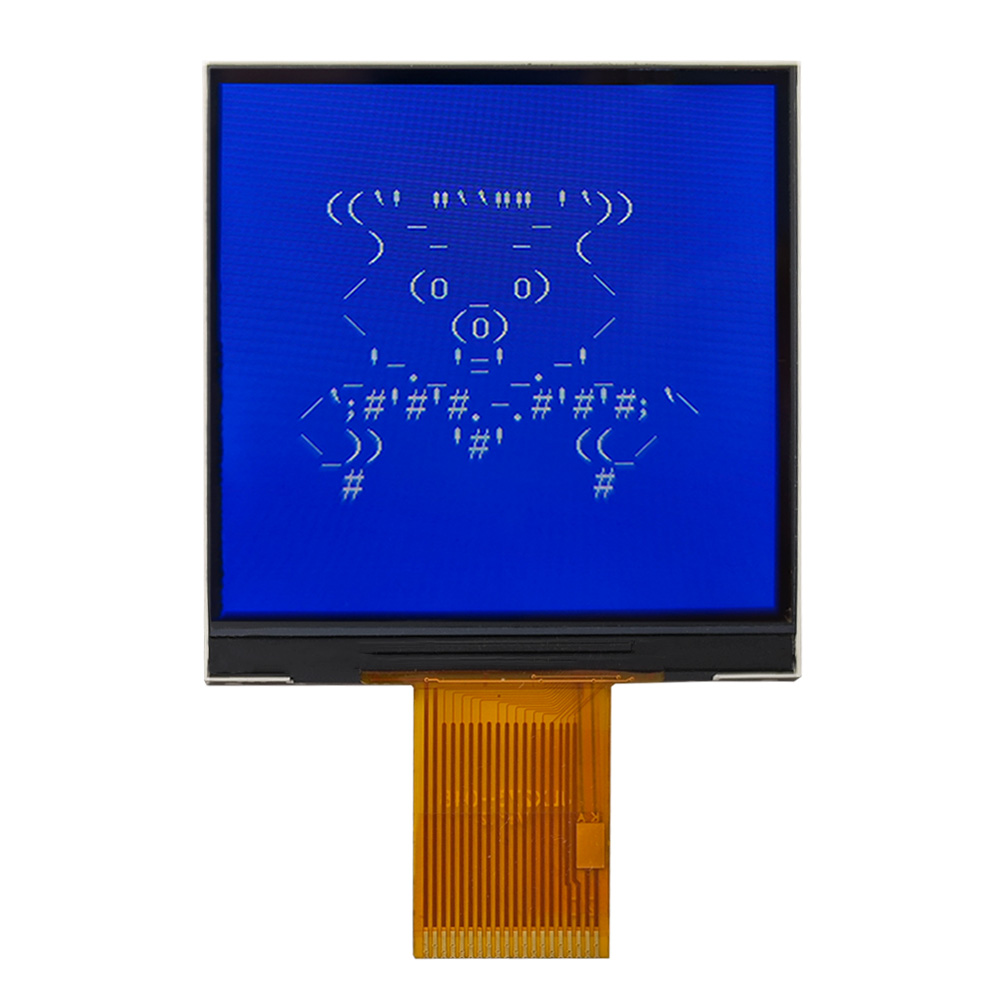

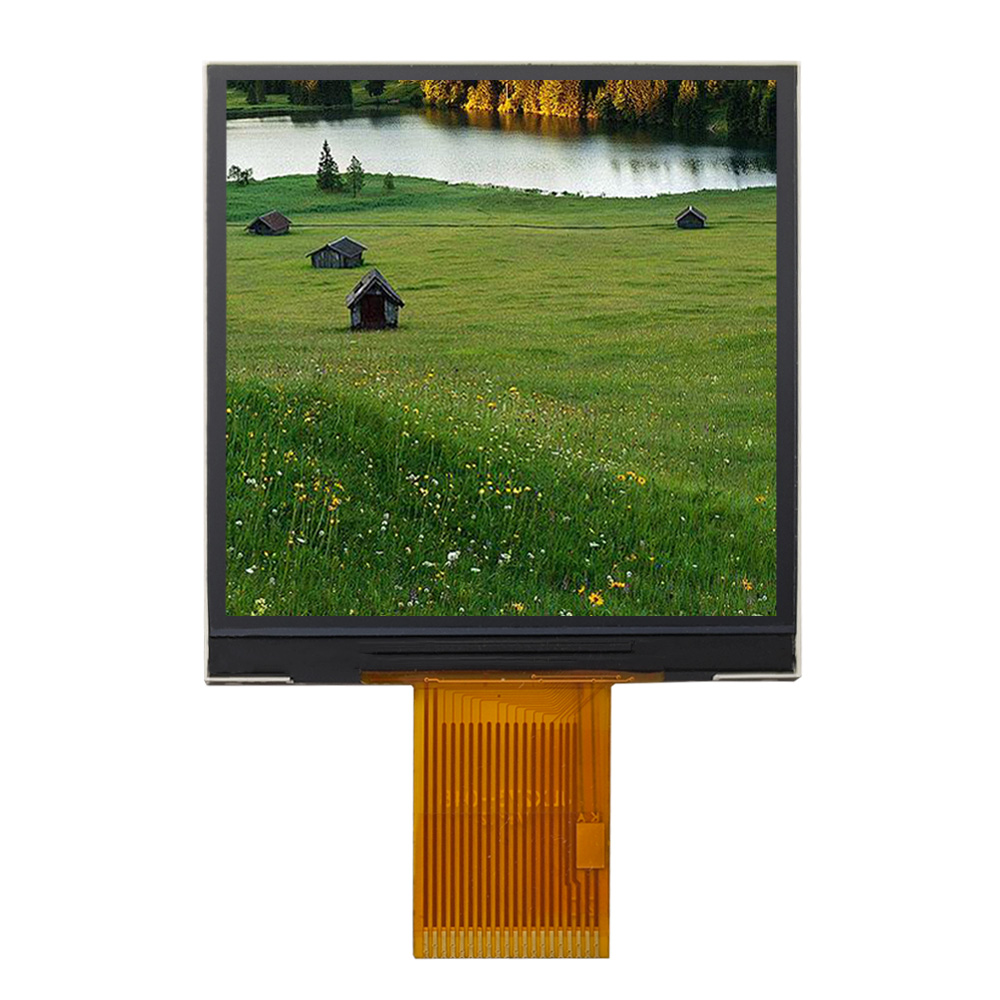

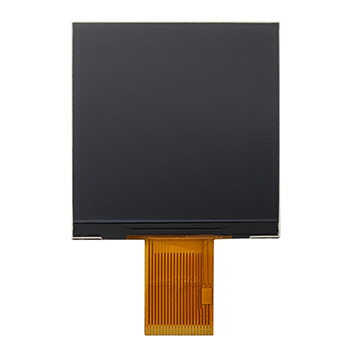

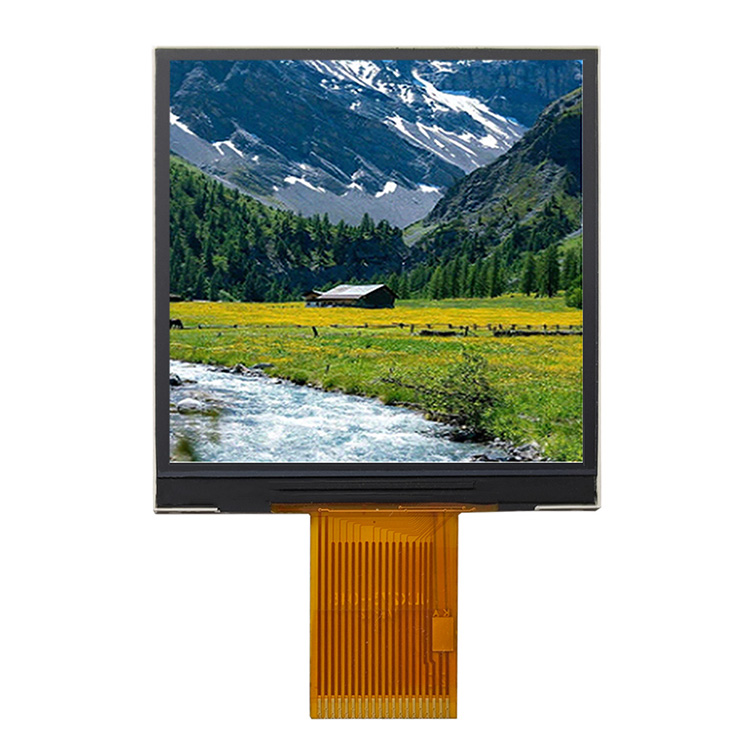

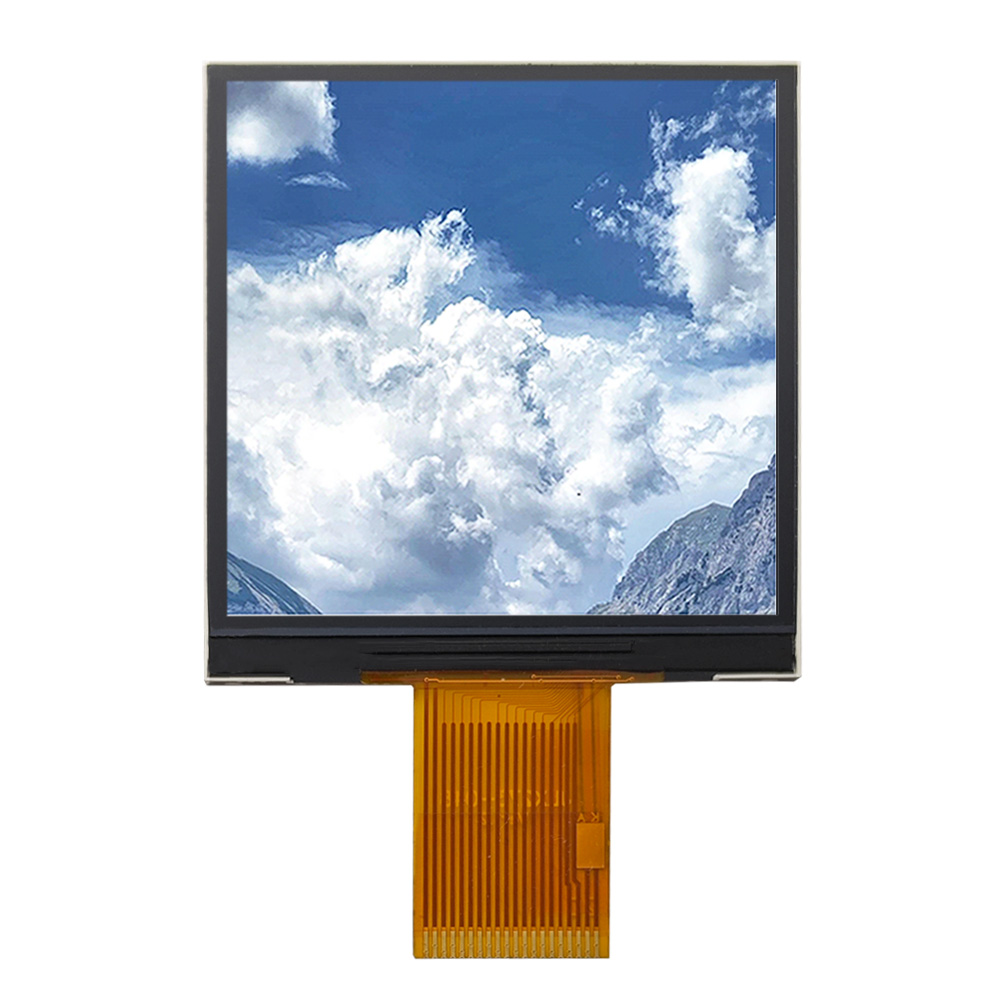

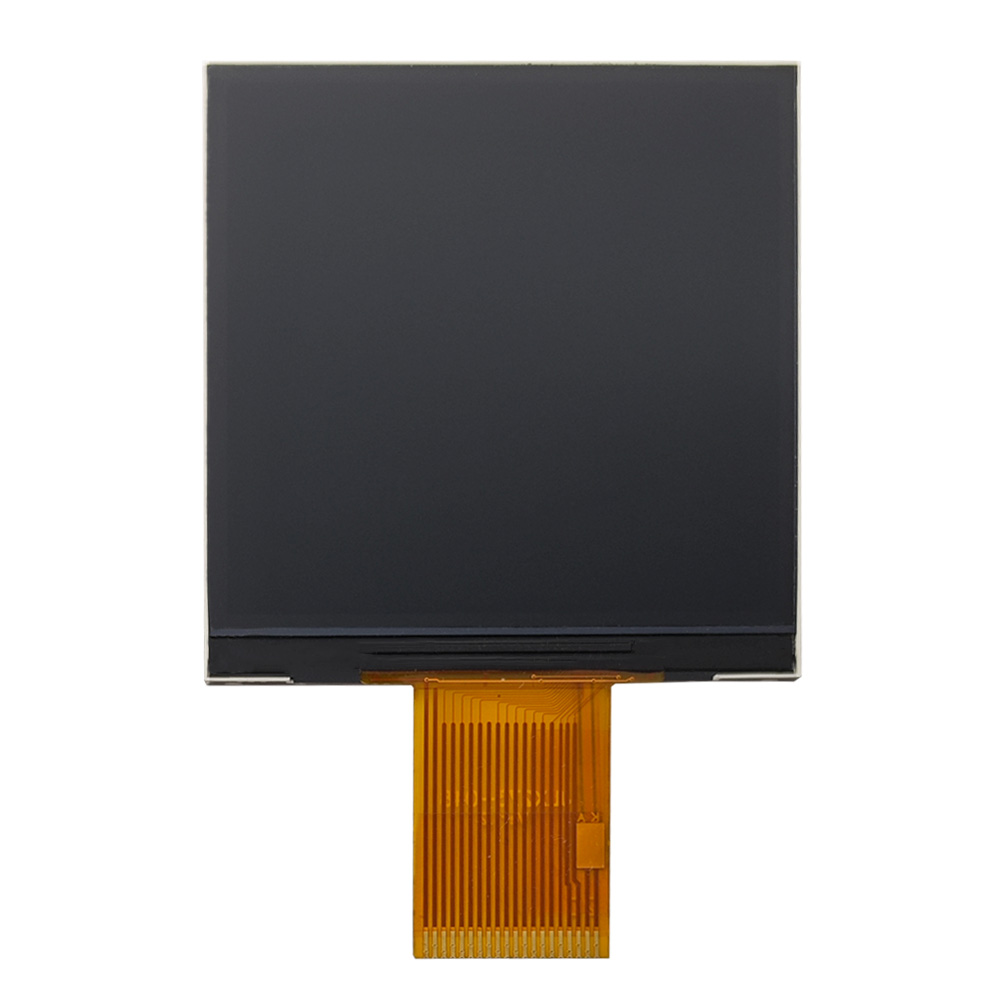

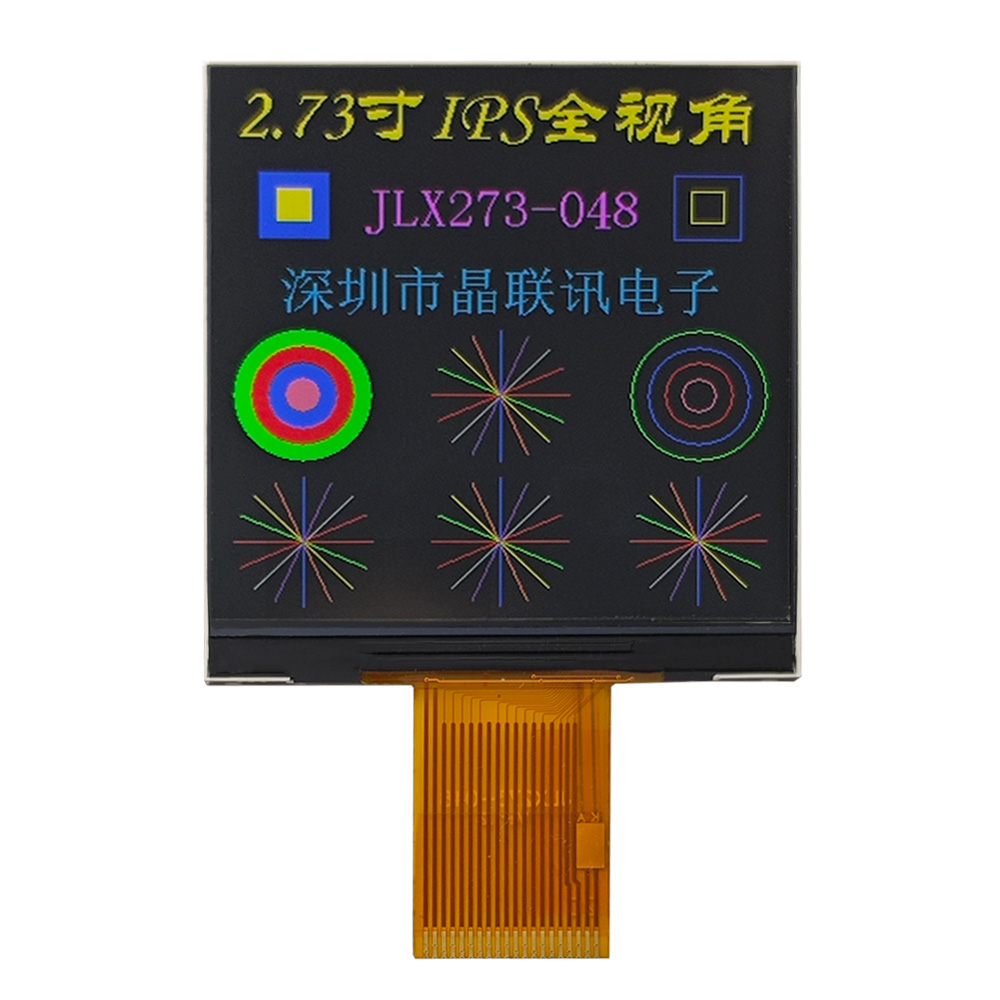

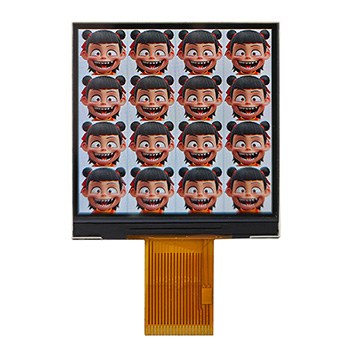

4.产品展示：


JLX273-048-BN(焊接式FPC)
