JLX19264G-329-PC(带字库)
品名: 液晶模块

型号JLX19264G-329-PC(带字库)

点阵:192*64

外形尺寸:90.2*53.15*6mm


视窗尺寸:84.5*31.5mm


显示颜色: 白底黑字/蓝底白字/黑底白字可选

IC: IST3020(驱动IC) +JLX-GB2312(字库IC)


应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.

详情

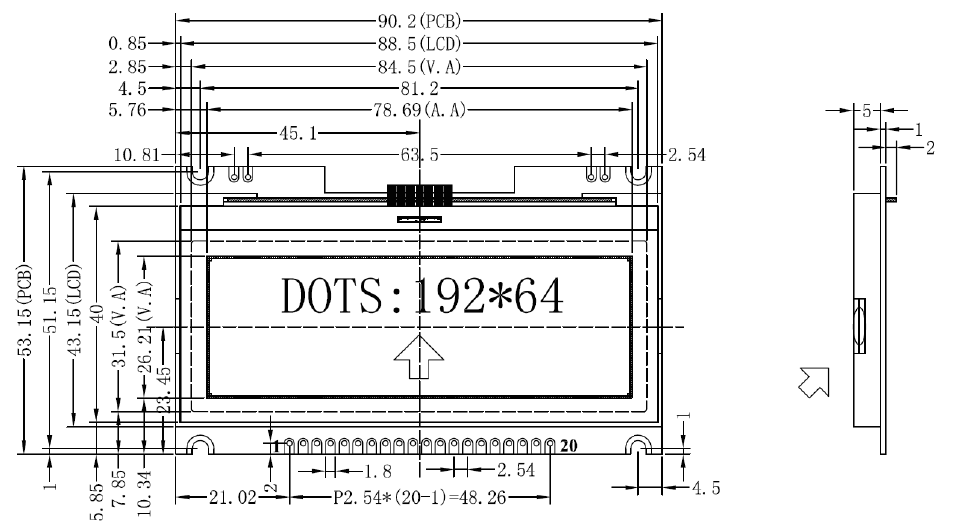

1.产品结构


2.引脚定义

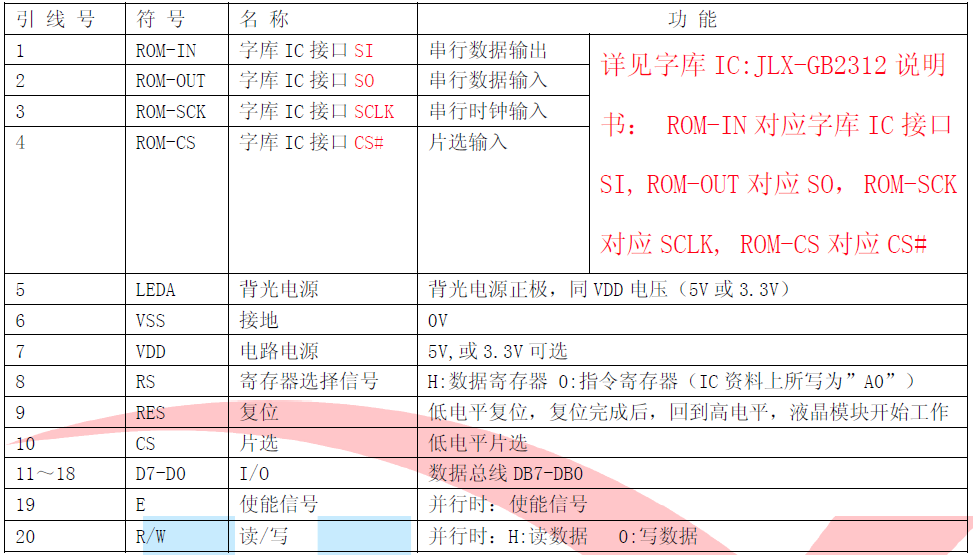

(1)并行时接口引脚功能

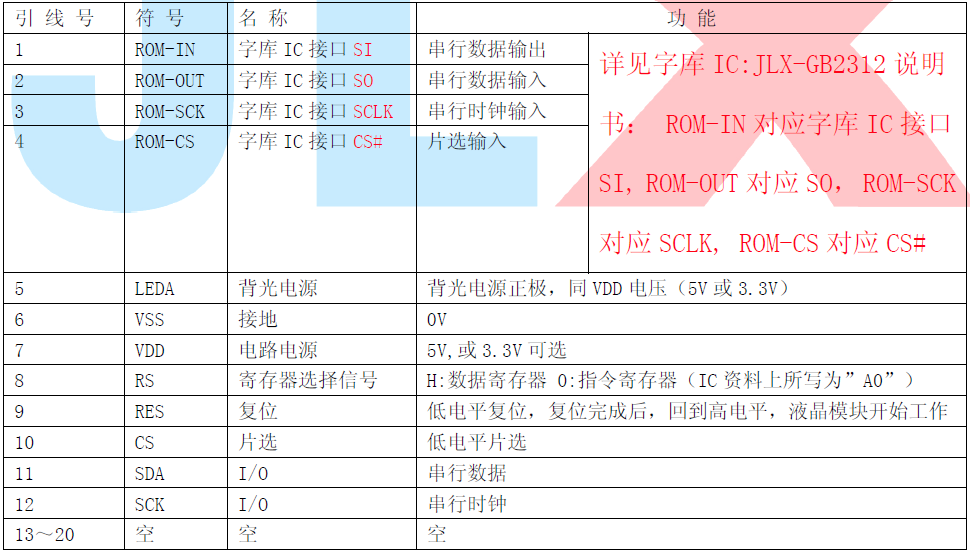

(2)串行时接口引脚功能


3.产品特点

1.结构牢。
2.IC 采用IST3020,功能强大,稳定性好
3. 功耗低:2-200mW(不带背光<2mW,带背光<200mW);
4. 显示内容:
     ●192*64 点阵单色图片;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示
12 字/行*4 行。按照12*12 点阵汉字来计算可显示16 字/行*4 行。
5.指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6.接口简单方便:可采用4 线SPI 串行接口,或选择并行接口。
7. 工作温度:-20℃ - 70℃;

8. 储存温度:-30℃ - 80℃;

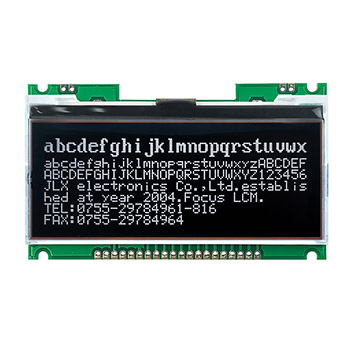

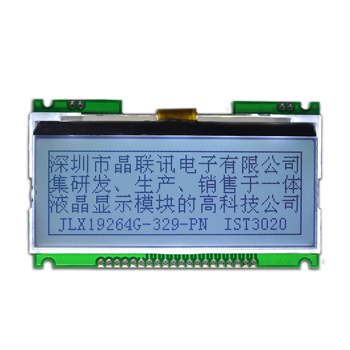

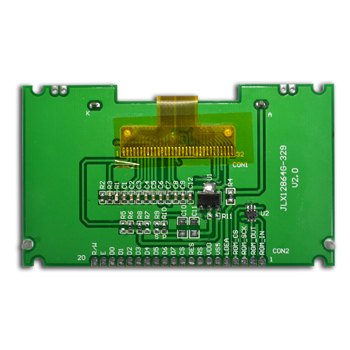

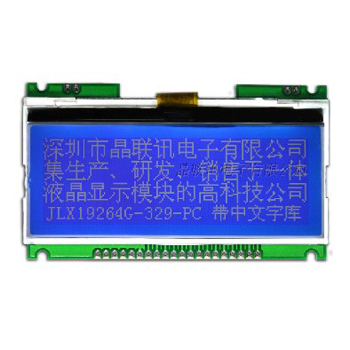

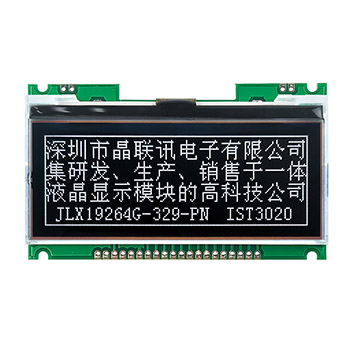

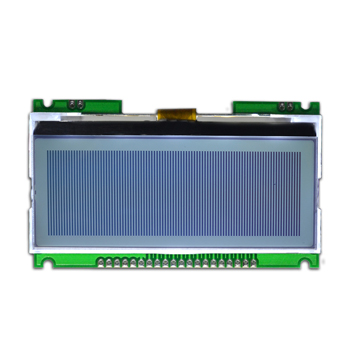

4.产品展示




JLX19264G-329-PC(带字库)
