JLX256128G-921-BN(焊接式FPC)
品名: 液晶模块

型号:JLX256128G-921-BN(焊接式FPC)

点阵:256*128

外形尺寸:84.2*56.3*4.8mm

视窗尺寸:79.5*45mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

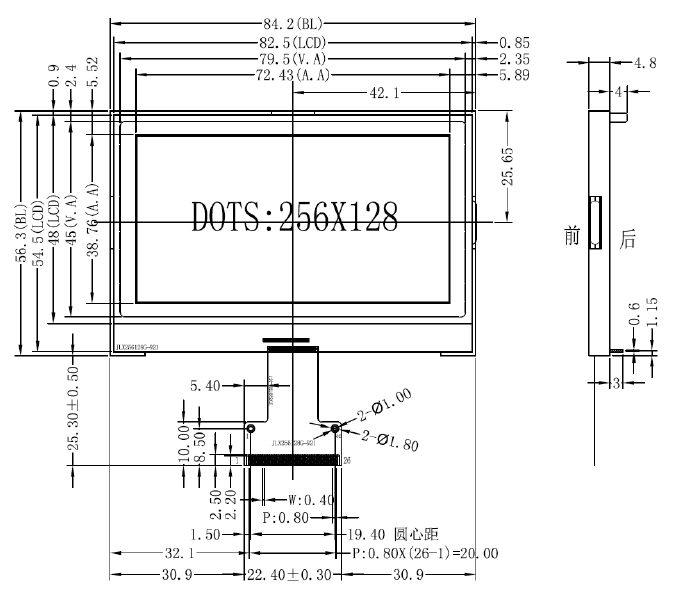

1.产品结构



2.引脚功能

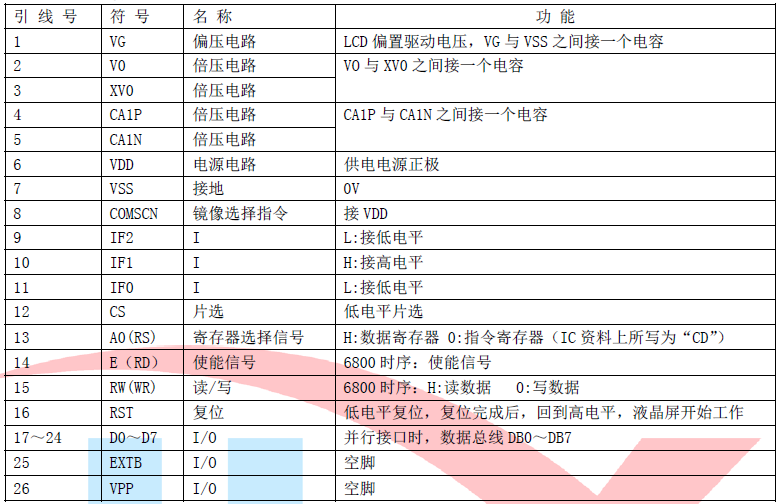

(1)并行时接口引脚功能

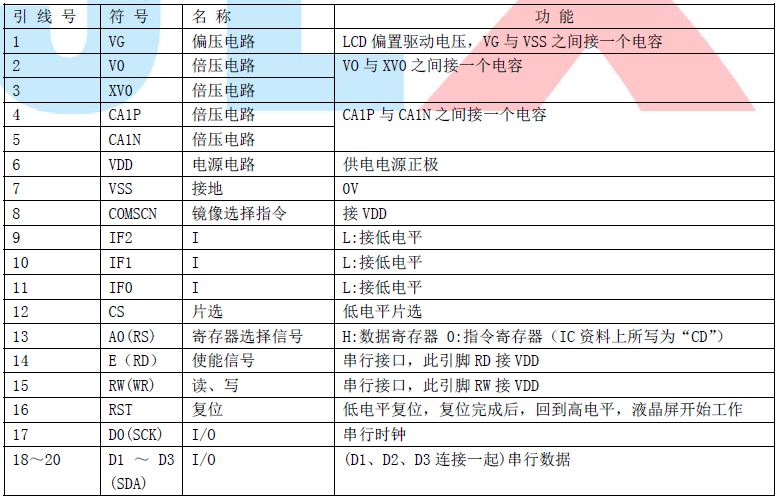

(2)四线串行时接口引脚功能

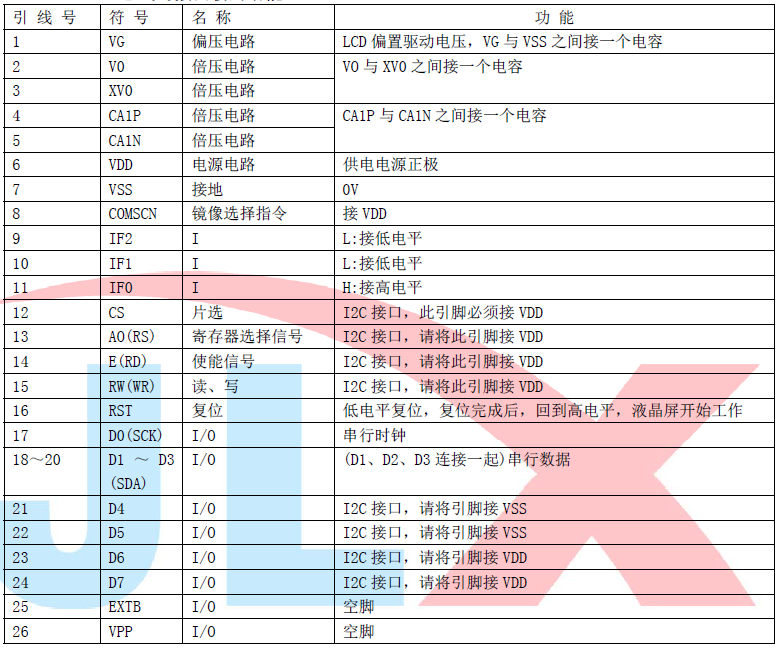

(3)I²C 总线时接口引脚功能


3.产品特点

1. 结构牢: 背光带有挡墙,焊接式FPC
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口,I2C 接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
      ●256*128 点阵单色图片。
      ●或显示16 个×8 行=128 个的16*16 点阵的汉字,按照24*12 点阵汉字来计算可显示10字/行*10 行。
      ●或显示32 个×8 行=256 个的8*16 点阵的英文、数字、符号。
      ●或显示42 个×16 行的5*8 点阵的英文、数字、符号。;
      ●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC(JLX-GB2312)来显示汉字。

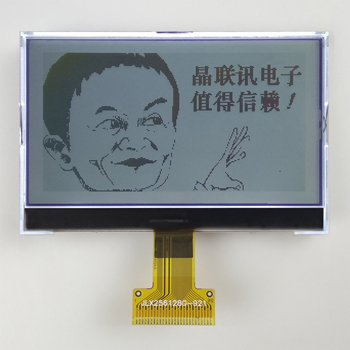

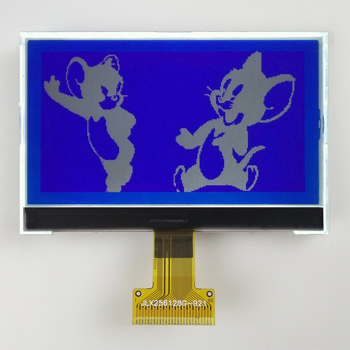

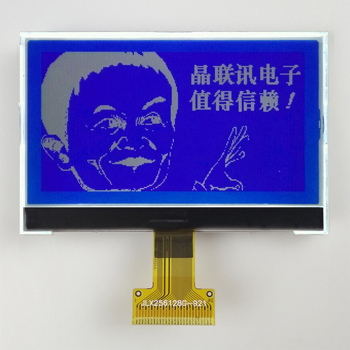

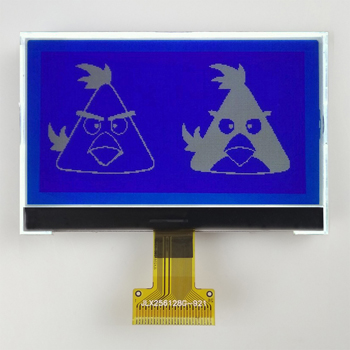

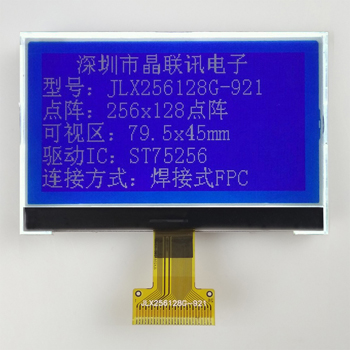

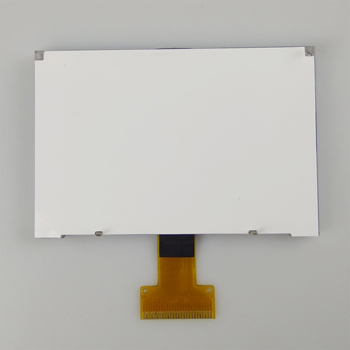

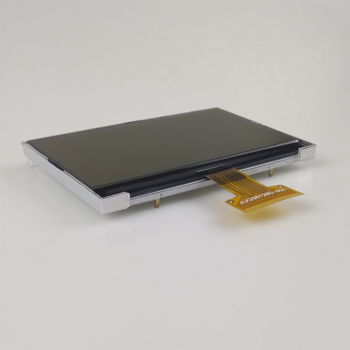

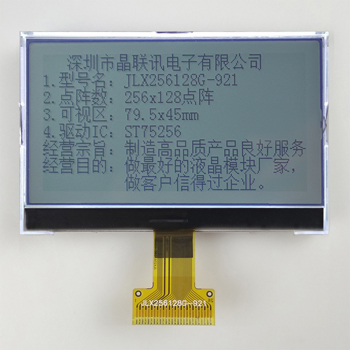

4.产品展示











JLX256128G-921-BN(焊接式FPC)


温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

需要带PCB板的请点击下图:
