JLX19296G-91802-PL(带大字库)
品名: 液晶模块

型号:JLX19296G-91802-PL(带大字库)

点阵:192*96

外形尺寸:59.2*47.5*6.3mm

视窗尺寸:52.2*27.9mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256(驱动IC) +JLX-GB2312-3207(字库IC)

应用范围: 各种仪器仪表上,考勤系统,门禁系统



详情

1.产品结构


2.引脚功能

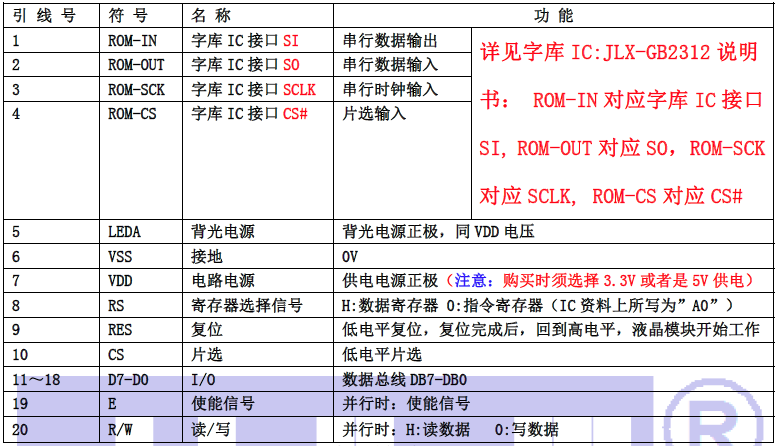

(1)并行时接口引脚功能

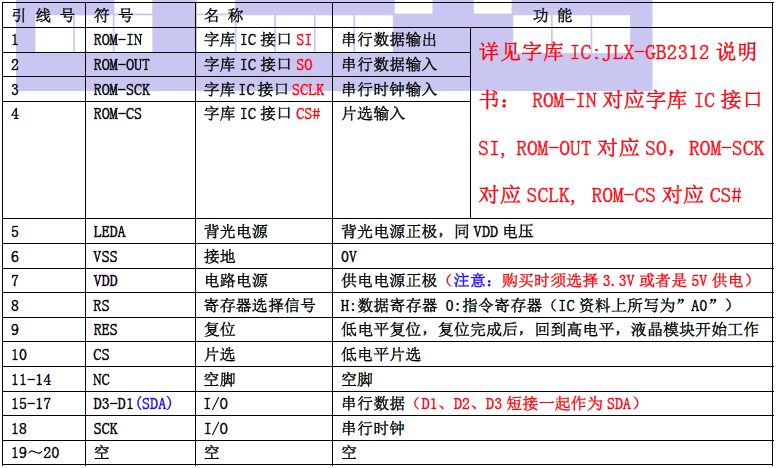

(2)串行时接口引脚功能

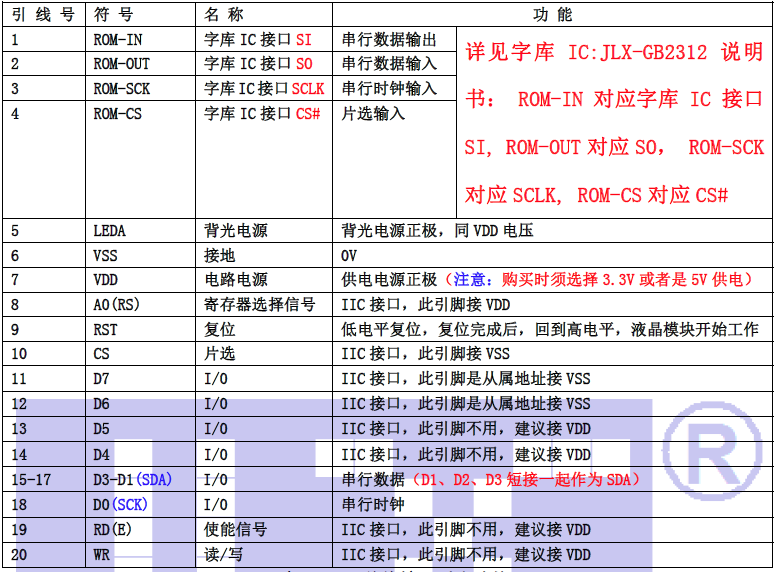

(3)I²C 总线时接口引脚功能




3.产品特点


1. 结构牢:带铁框。
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗低: 不带背光3.8mW(3.3V*(0.6mA 参考值)),带背光不大于202mW(3.3V*61mA);
4. 显示内容:
     (1)192*96 点阵单色图片,或其它小于192*96 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示12 字*6 行;
     (3)按照 8*16 点阵汉字来计算可显示24 字*6 行;
     (4)按照 5*8 点阵汉字来计算可显示32 字*12 行;
5. 指令功能强: 可软件调对比度、行列扫描方向可改(可旋转180 度使用);
并口时:可以“读-改-写”;
6. 接口简单方便: 采用串行接口,或选择并口(6800 时序和8080 时序可选),或I2C(IIC)
接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

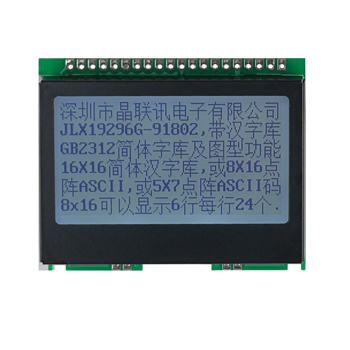

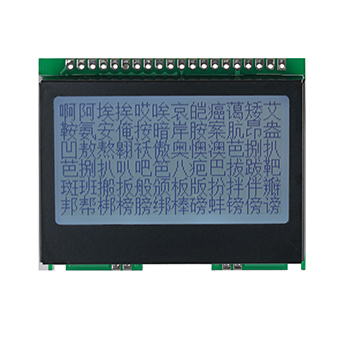

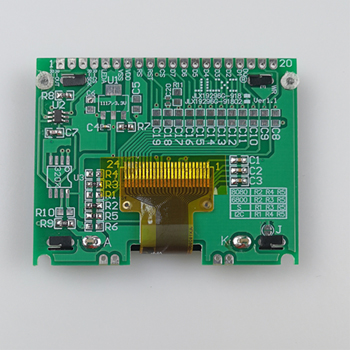

4.产品展示

JLX19296G-91802-PL(带大字库)
