JLX19296G-240FW-BN(焊接式FPC)
品名: 液晶模块

型号:JLX19296G-240FW-BN(焊接式FPC)

点阵:192*96

外形尺寸:84.2*56.3*4.85mm

视窗尺寸:79.5*44.5mm

显示颜色: 白底黑字

IC: KSO192

应用范围: 各种仪器仪表上,考勤系统,门禁系统
详情

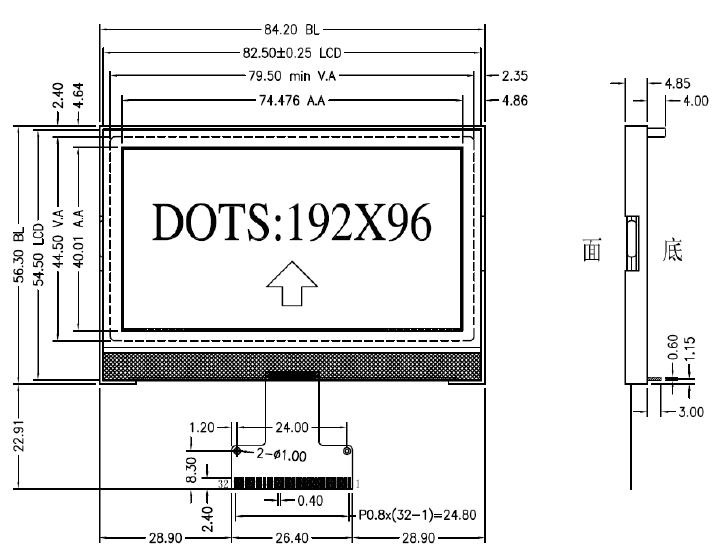

1.产品结构

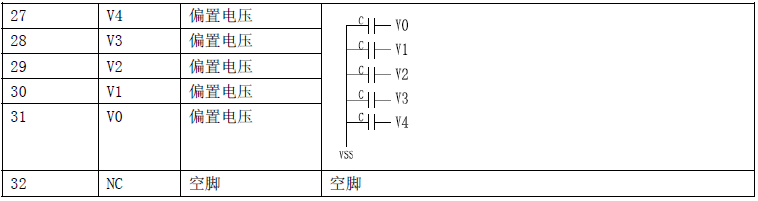

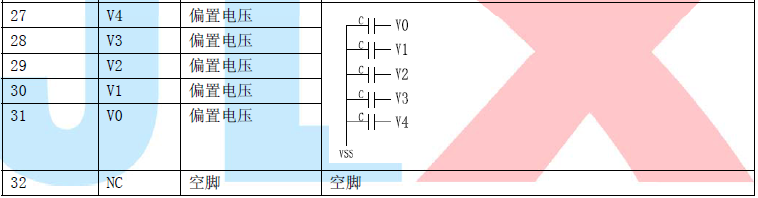

2.引脚功能

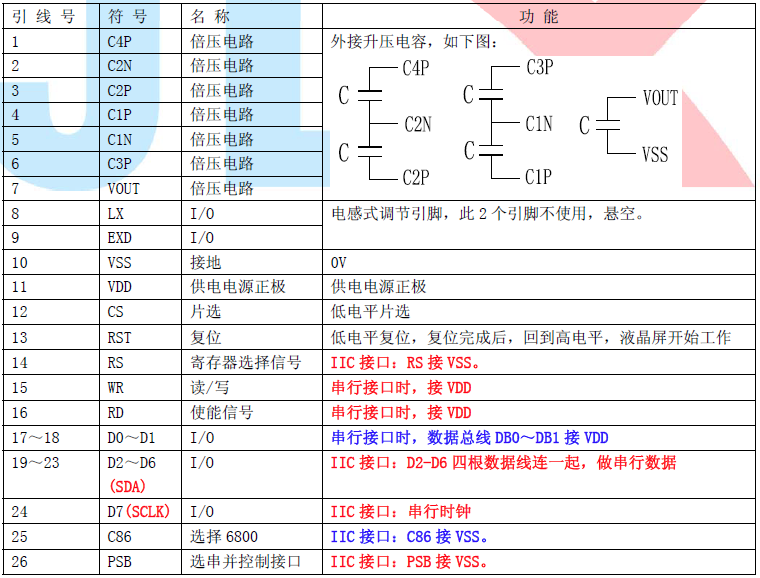

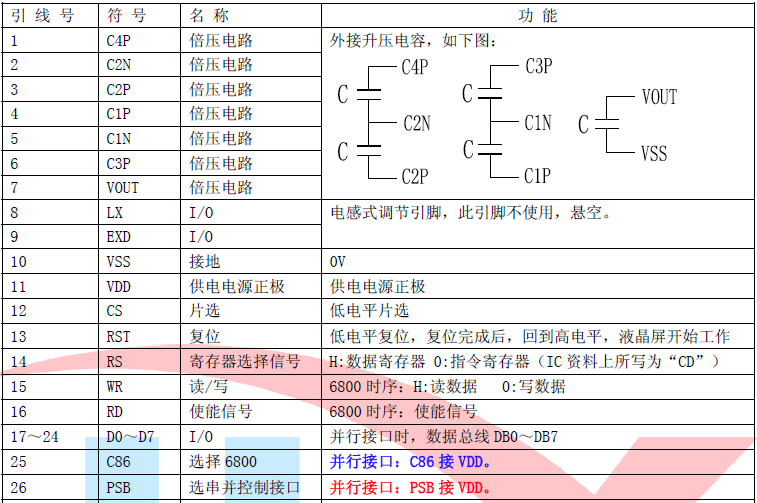

(1)并行时接口引脚功能

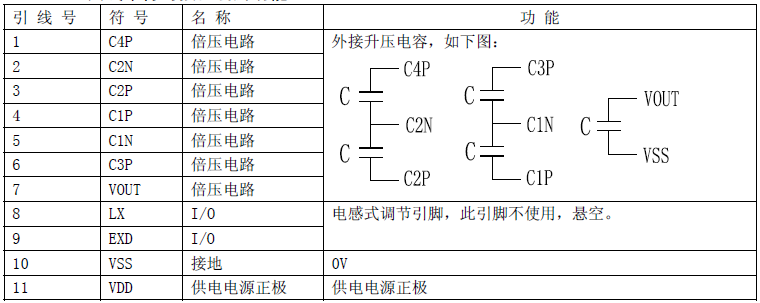

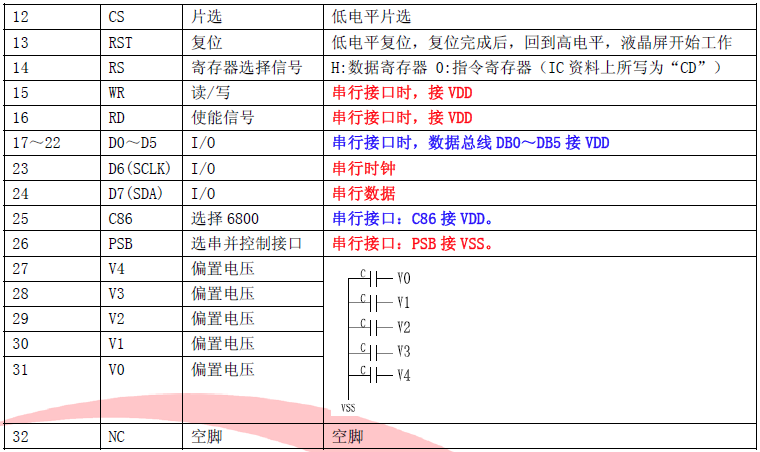

(2)四线串行时接口引脚功能

(3)I²C 总线时接口引脚功能


3.产品特点

1. 内置中文库:模块驱动控制器带中文字库,方便使用;
2.结构牢:背光带挡墙;
3.IC 采用ST75256,功能强大,稳定性好
4.功耗低:1 - 100mW(不带背光1mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>);
5.显示内容:
●192*96 点阵单色图片。
●或显示12 个×6 行=72 个的16*16 点阵的汉字。
●或显示24 个×6 行=144 个的8*16 点阵的英文、数字、符号。
●可选用16*16 点阵或其他点阵的图片来自编汉字
6.指令功能强;
7.接口简单方便:可选I²C 总线、4 线SPI 串口、6800 系列并口。
8.工作温度:-20℃ - 70℃;
9.储存温度:-30℃ - 80℃;

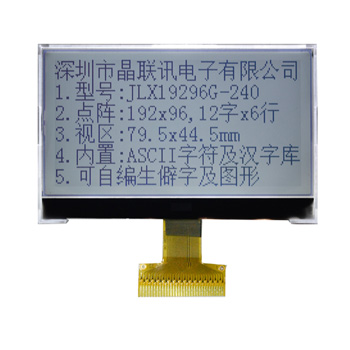

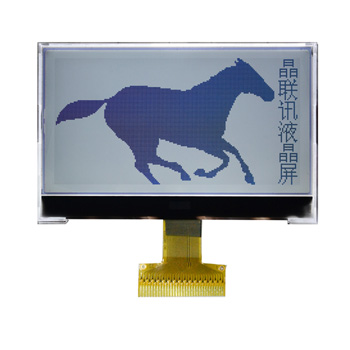

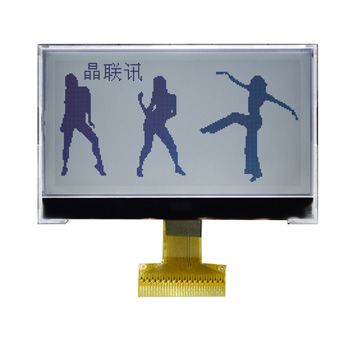

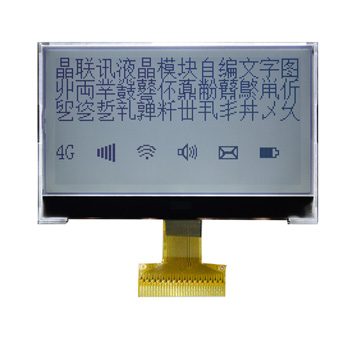

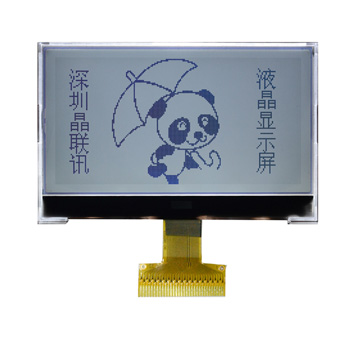

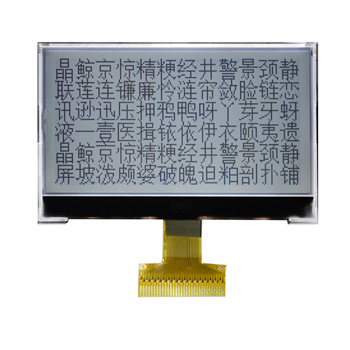

4.产品展示



JLX19296G-240FW-BN(焊接式FPC)
