JLX208160G-9813-BN(焊接式FPC)
品名： 液晶模块

型号：JLX208160G-9813-BN(焊接式FPC)

点阵：208*160

外形尺寸：70.75*59.75*4.9mm

视窗尺寸：66*49.5mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST75256

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.


详情

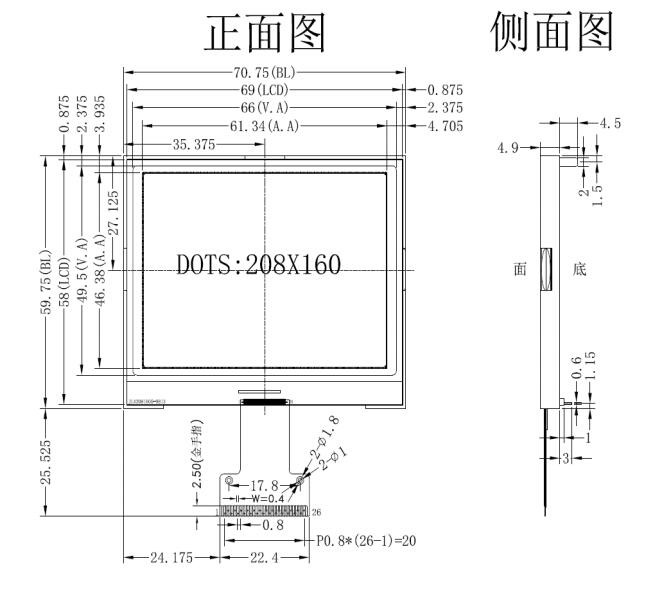

1.产品结构：


2.引脚功能：

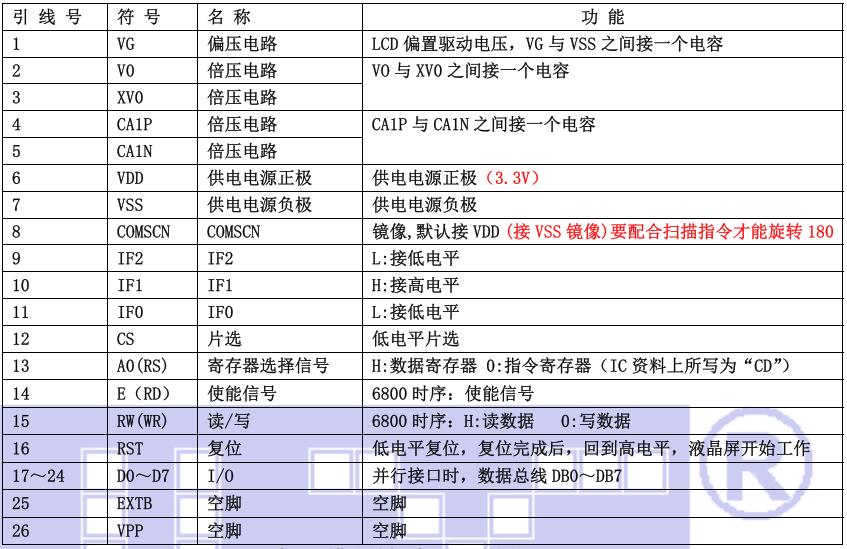

(1)并行时接口引脚功能

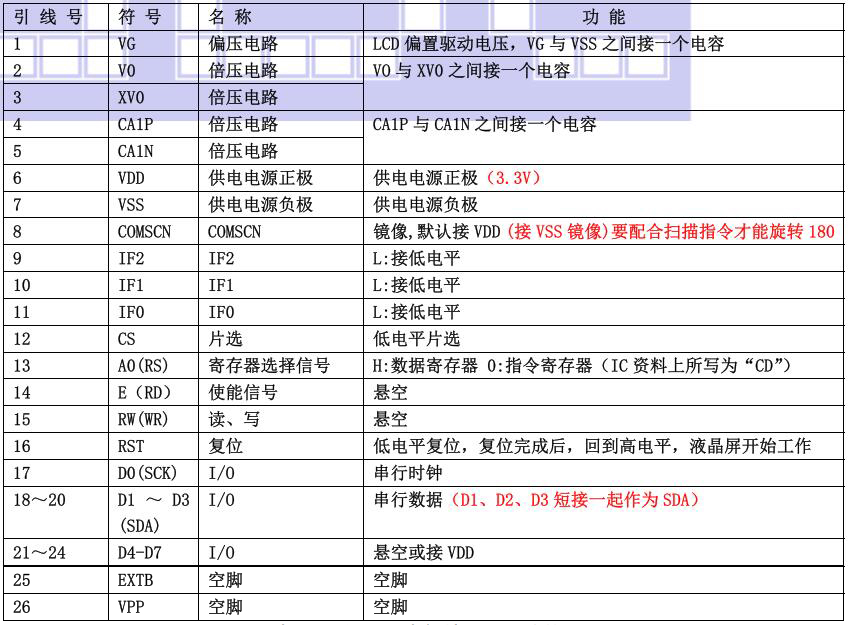

(2)四线串行时接口引脚功能


(3) I²C 总线时接口引脚功能

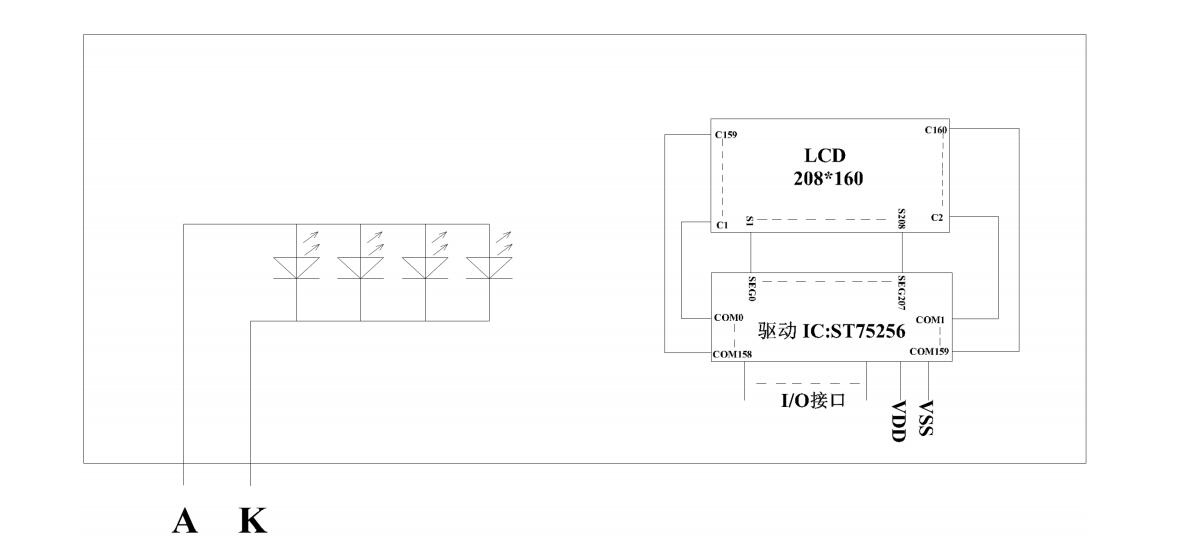

3.电路框图：

4.产品特点：

1.结构牢，焊接式 FPC。
2. IC 采用矽创公司 ST75256,功能强大，稳定性好
3. 功耗低不带背光 2mW（3.3V*0.6mA）,带背光不大于 266mW（3.3V*80mA）;
4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口，I2 C 接口。
5. 工作温度宽: -20℃∽+70℃；
6. 储存温度宽: -30℃∽+80℃；
7. 显示内容:
●208*160 点阵单色或 4 灰度级图片;
●或显示 6 个×5 行 32*32 点阵的汉字;
●或显示 8 个×6 行 24*24 点阵的汉字;
●或显示 13 个×10 行 16*16 点阵的汉字;
●或显示其他的 ASCII 码等;
8. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

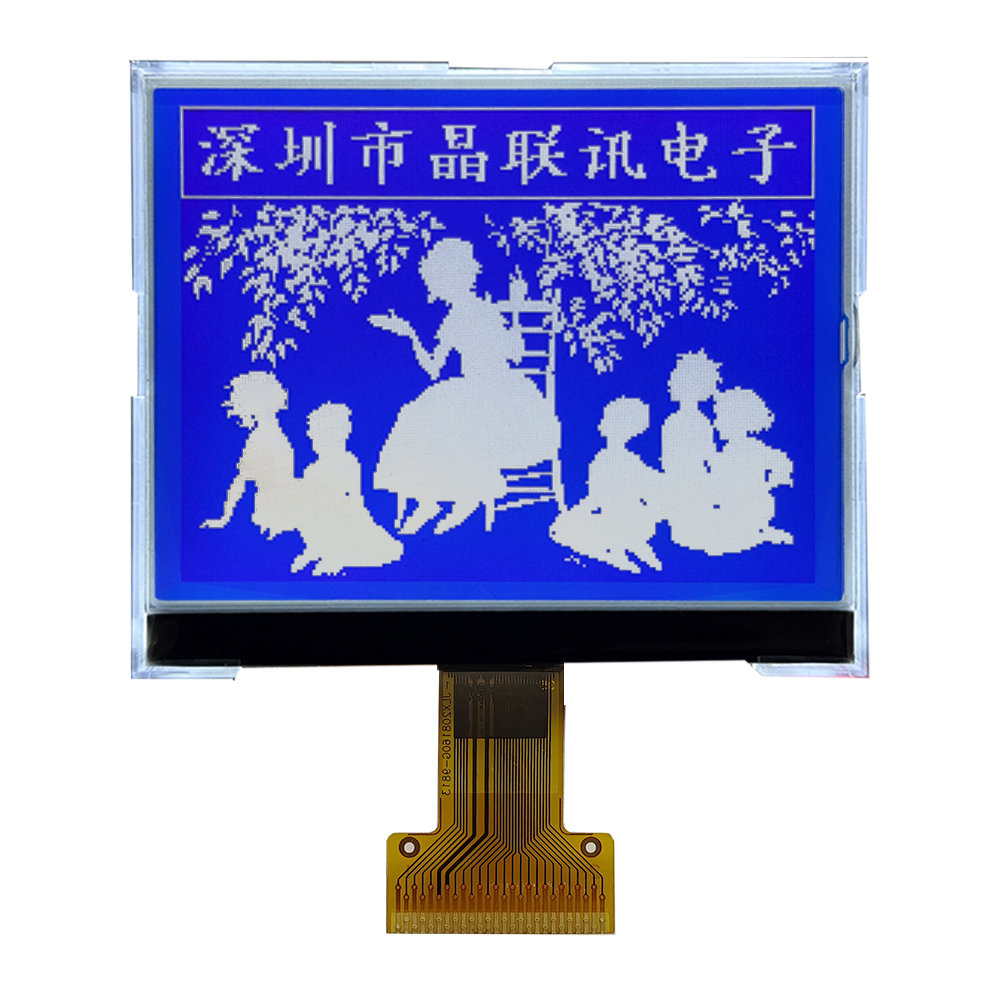

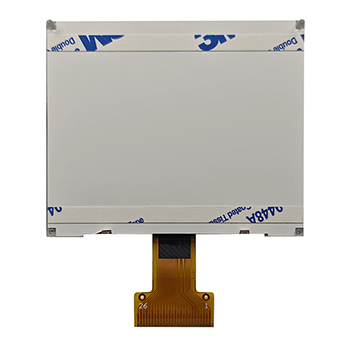

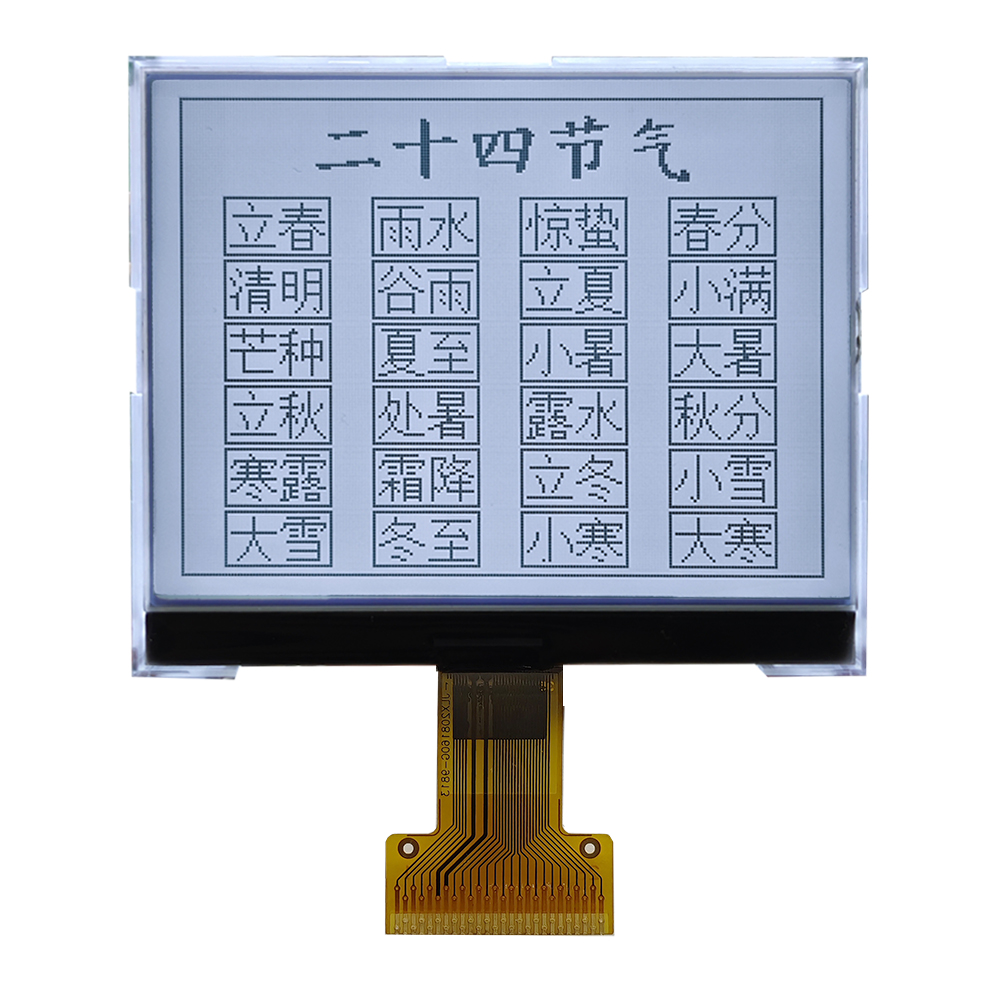

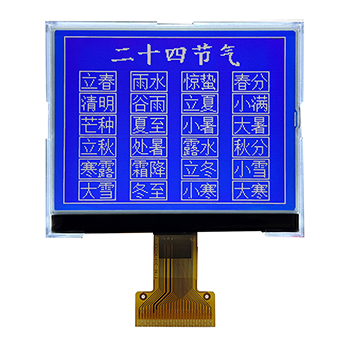

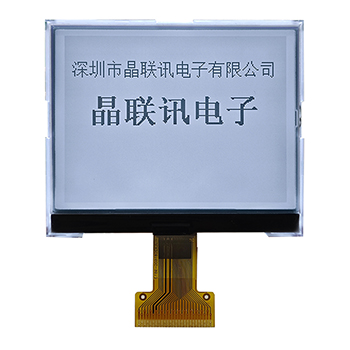

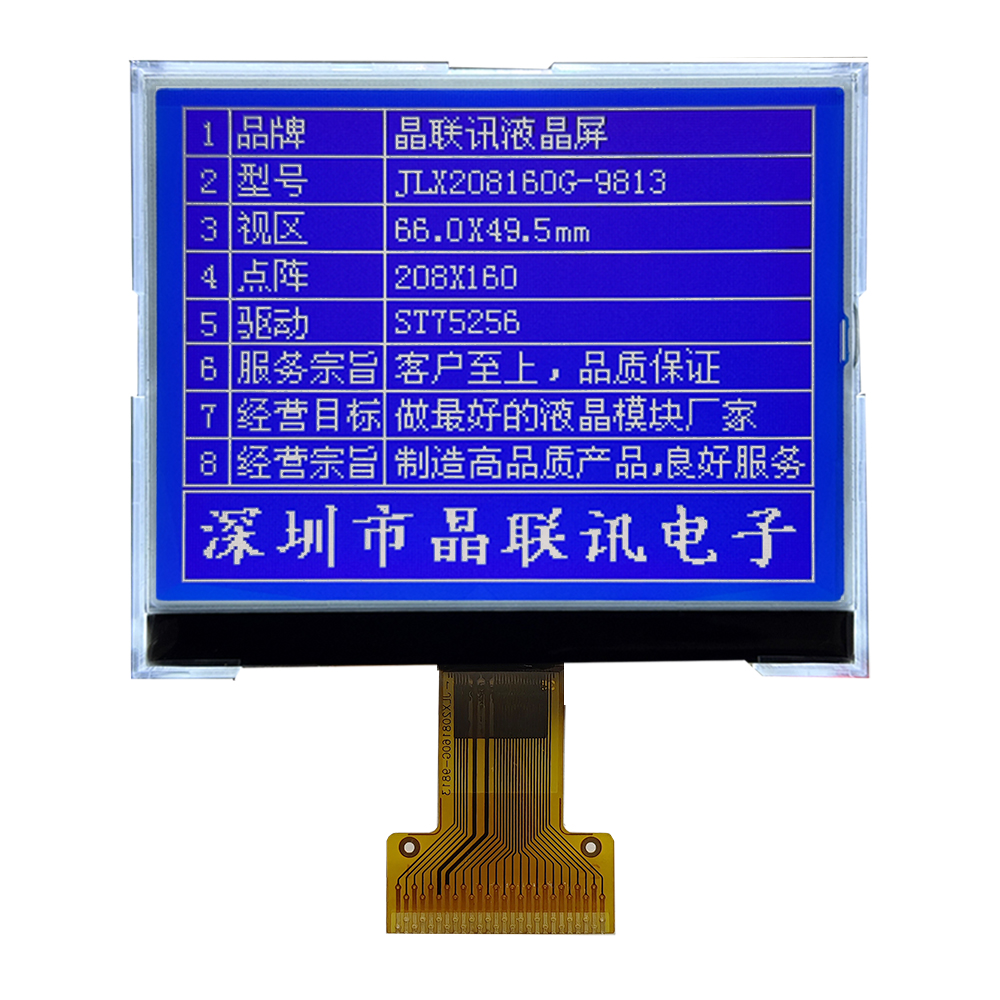

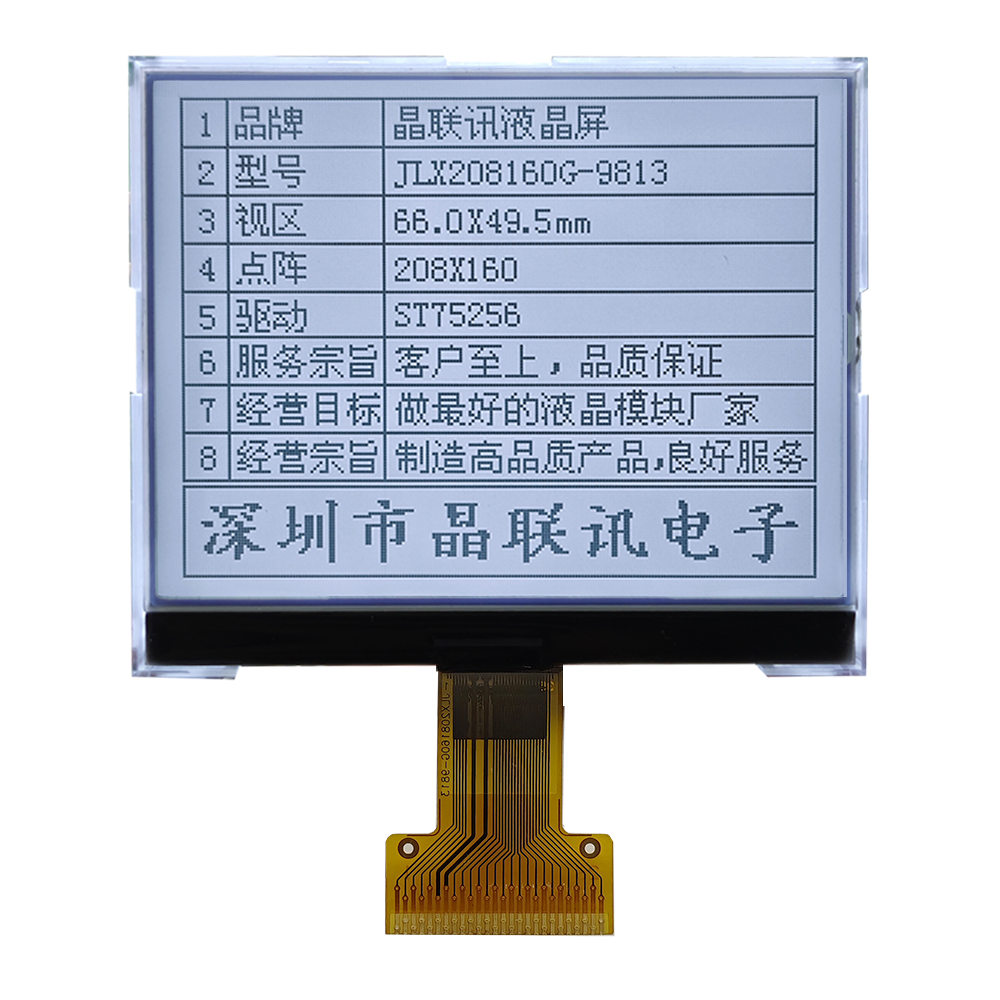

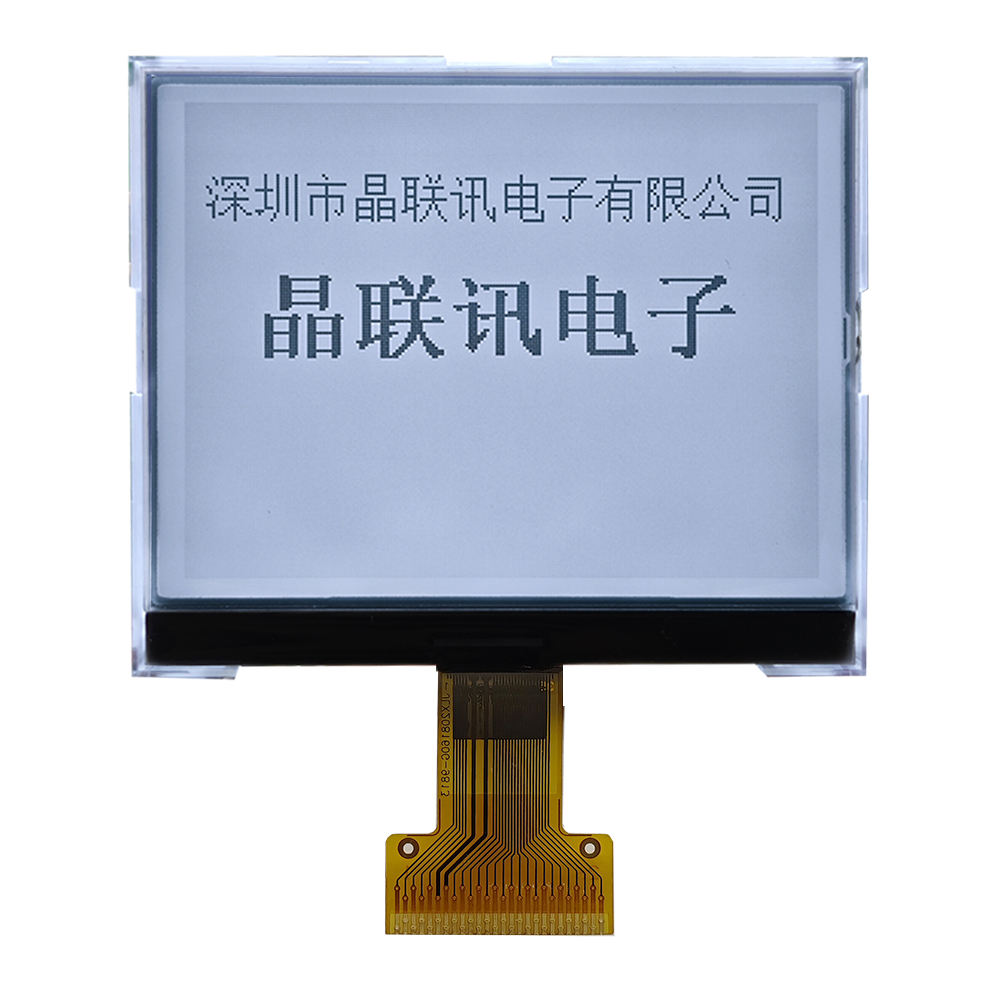

5.产品展示：




JLX208160G-9813-BN(焊接式FPC)
