JLX19232G-9809-PC(带字库）

品名： 液晶模块

型号：JLX19232G-9809-PC(带字库）

点阵：192*32

外形尺寸：89*36.3*6mm

视窗尺寸：83.6*16.5mm

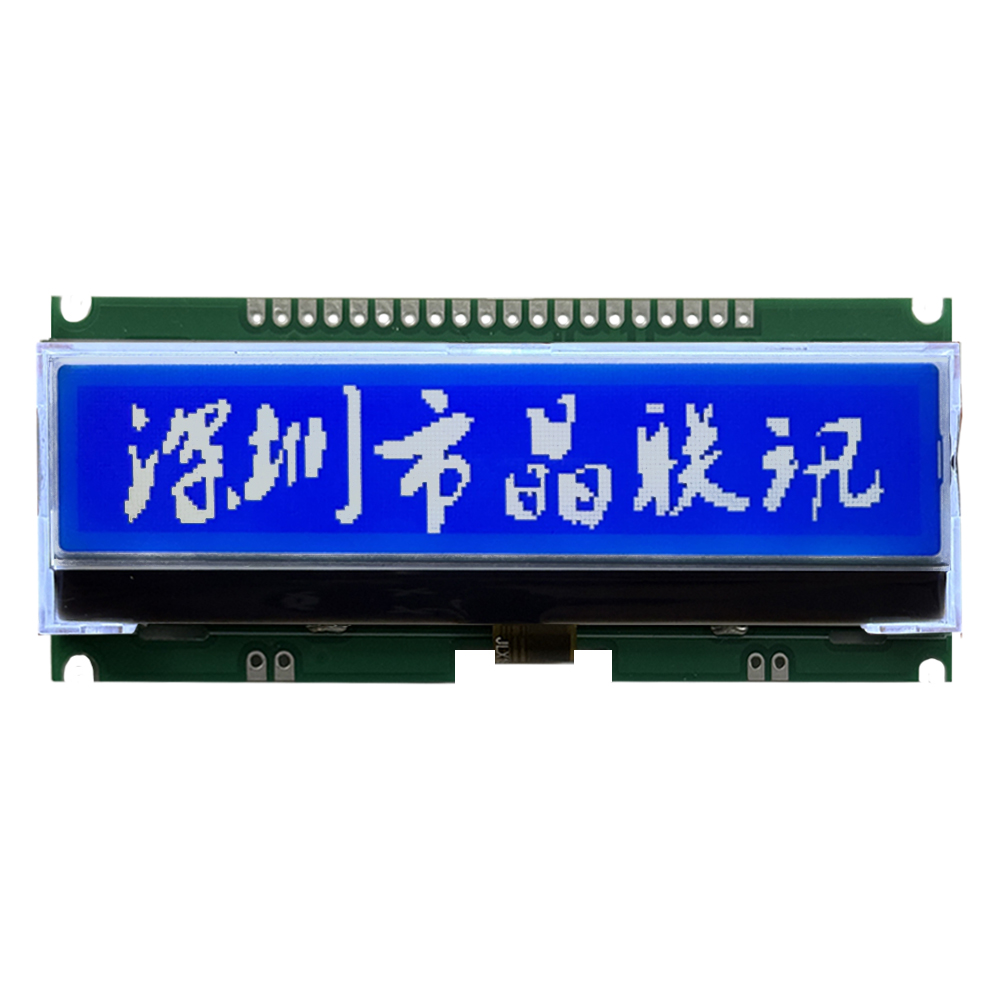

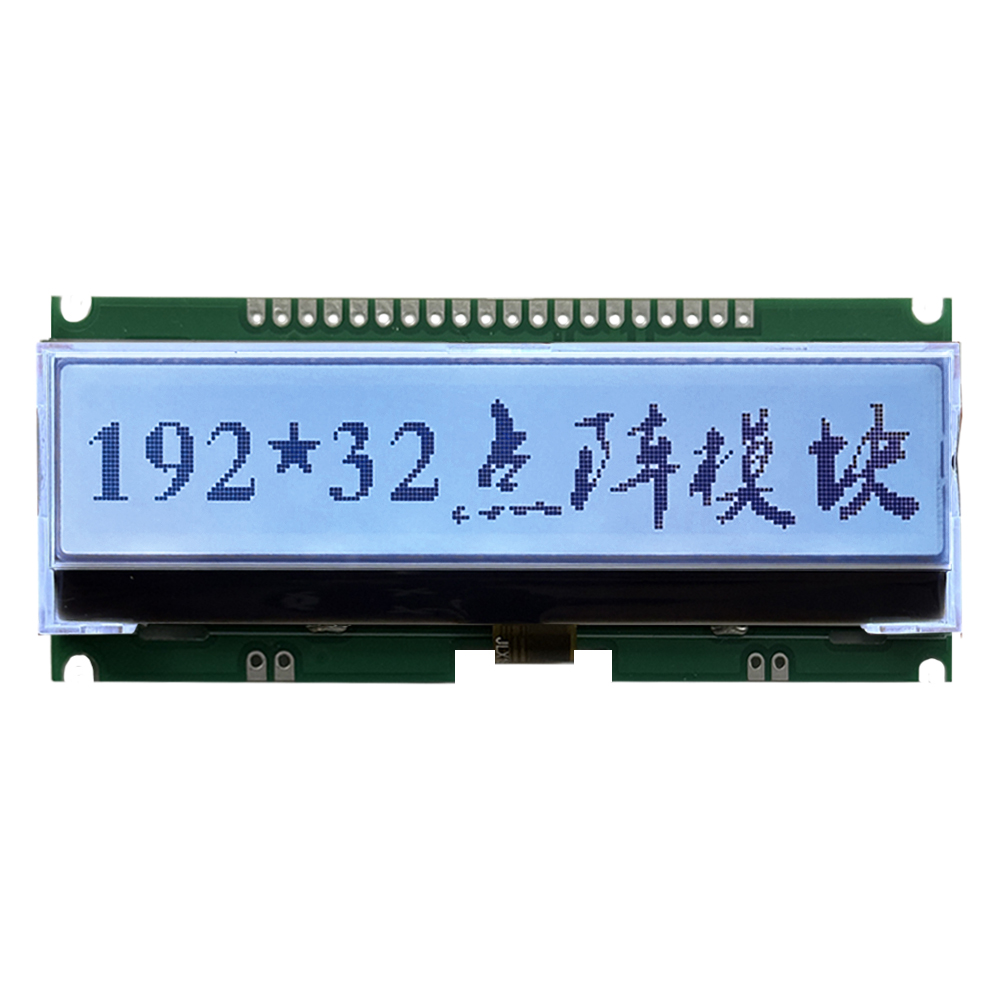

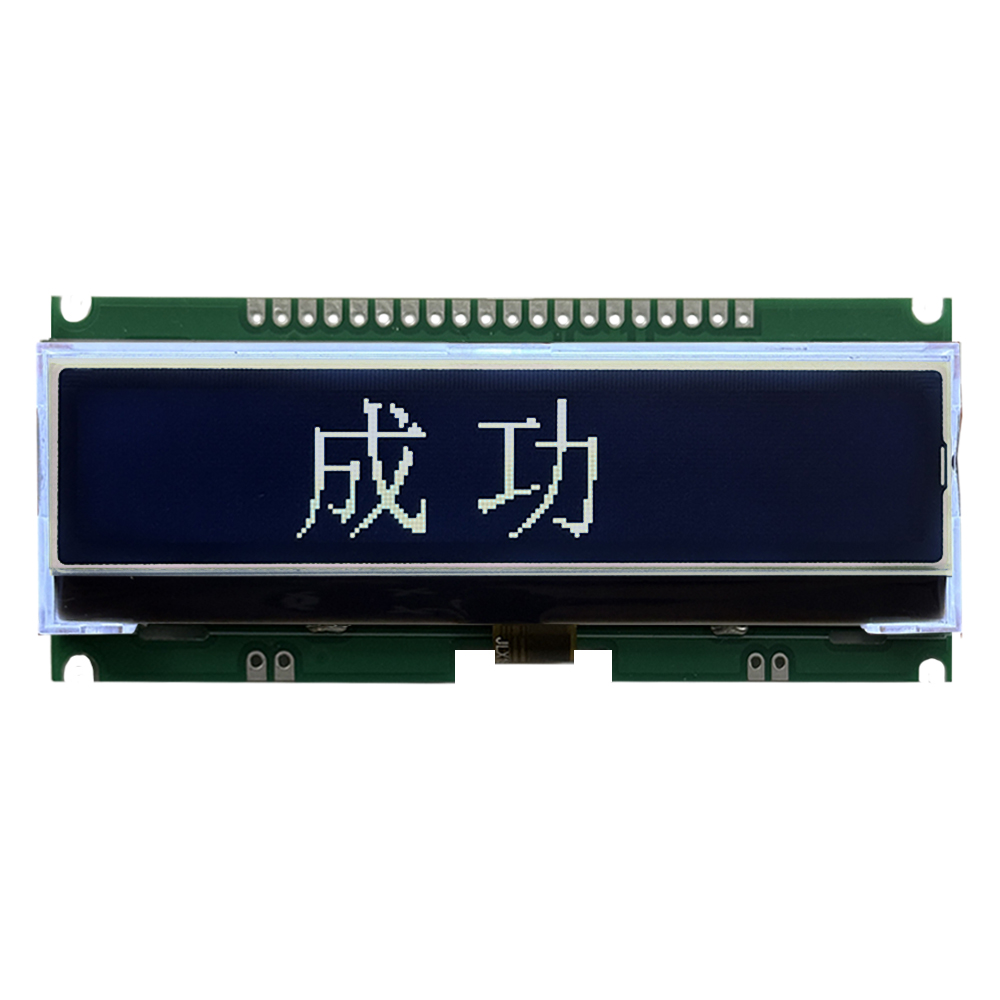

显示颜色： 白底黑字/蓝底白字/黑底白字可选

IC: ST7525

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.

详情

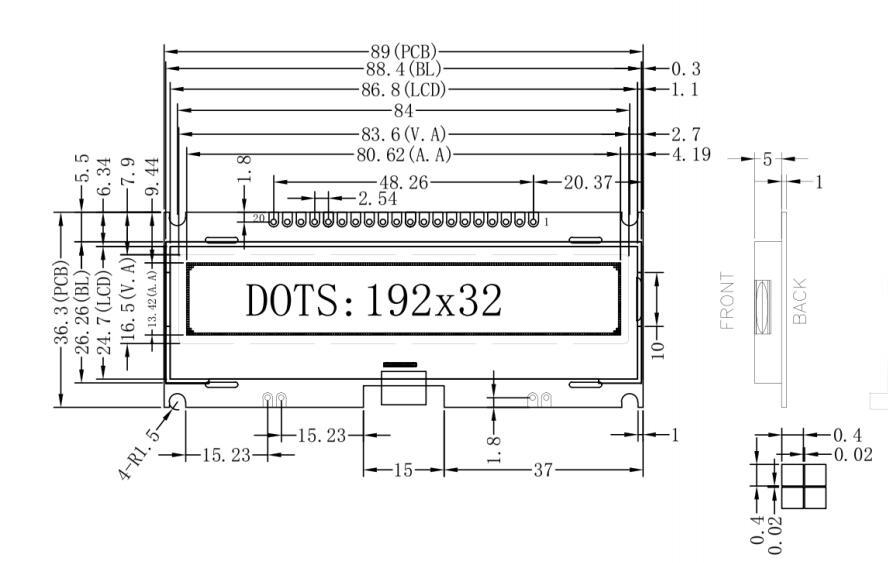

1.产品结构：

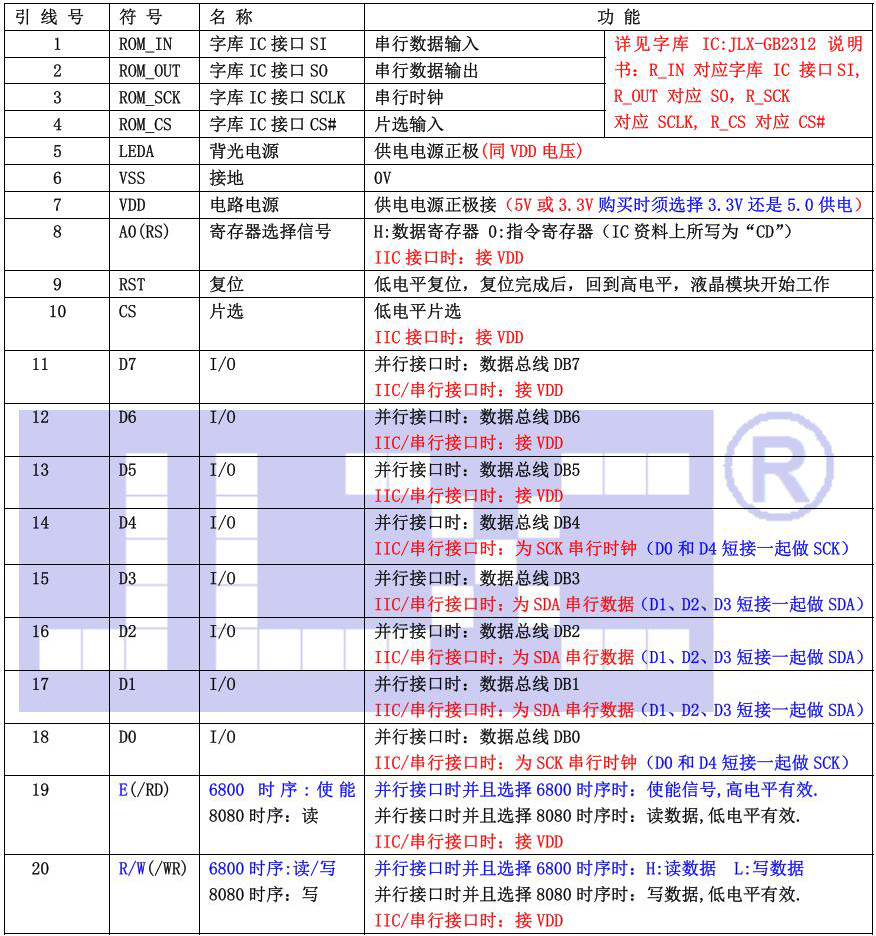

2.引脚功能：

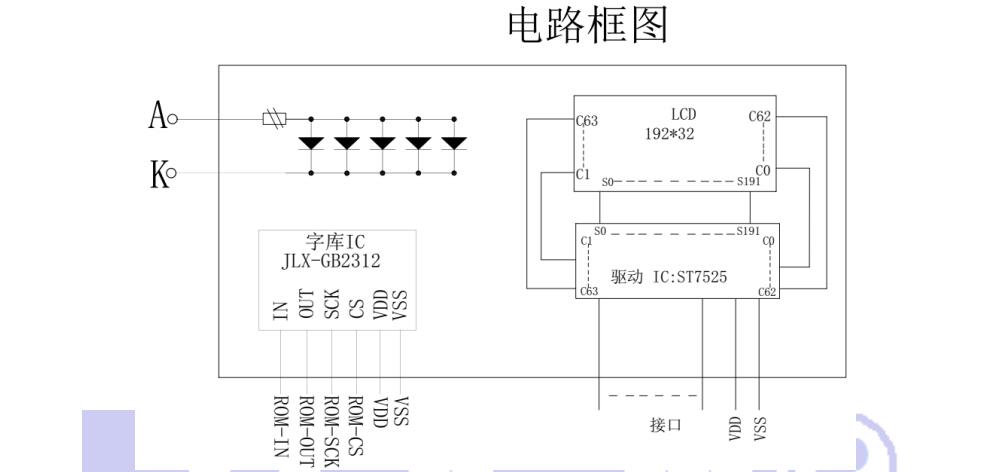

3.电路框图：

4.产品特点：

1. 结构牢：背光带有挡墙，焊接式 FPC。

2. IC 采用 ST7525,功能强大，稳定性好

3. 功耗低: 不带背光 1mW（3.3V*0.3mA）,带背光不大于 661mW（3.3V*120mA）;

4. 显示内容:

（1）192*32 点阵单色图片或者 32*192 点阵单色图片，或其它小于 192*32 点阵或 32*192

的单色图片;

（2）可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可

显示 12 字*2 行或 2 字 12 行；

（3）按照 8*16 点阵汉字来计算可显示 24 个*2 行或 4 个 12 行；

（4）按照 5*8 点阵汉字来计算可显示 32 个*4 行或 4 个 24 行；

5. 指令功能强;

6. 接口简单方便: 并行、串行、IIC 接口；

7. 工作温度宽: -20℃∽+70℃；

8. 储存温度宽: -30℃∽+80℃；

9. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放；

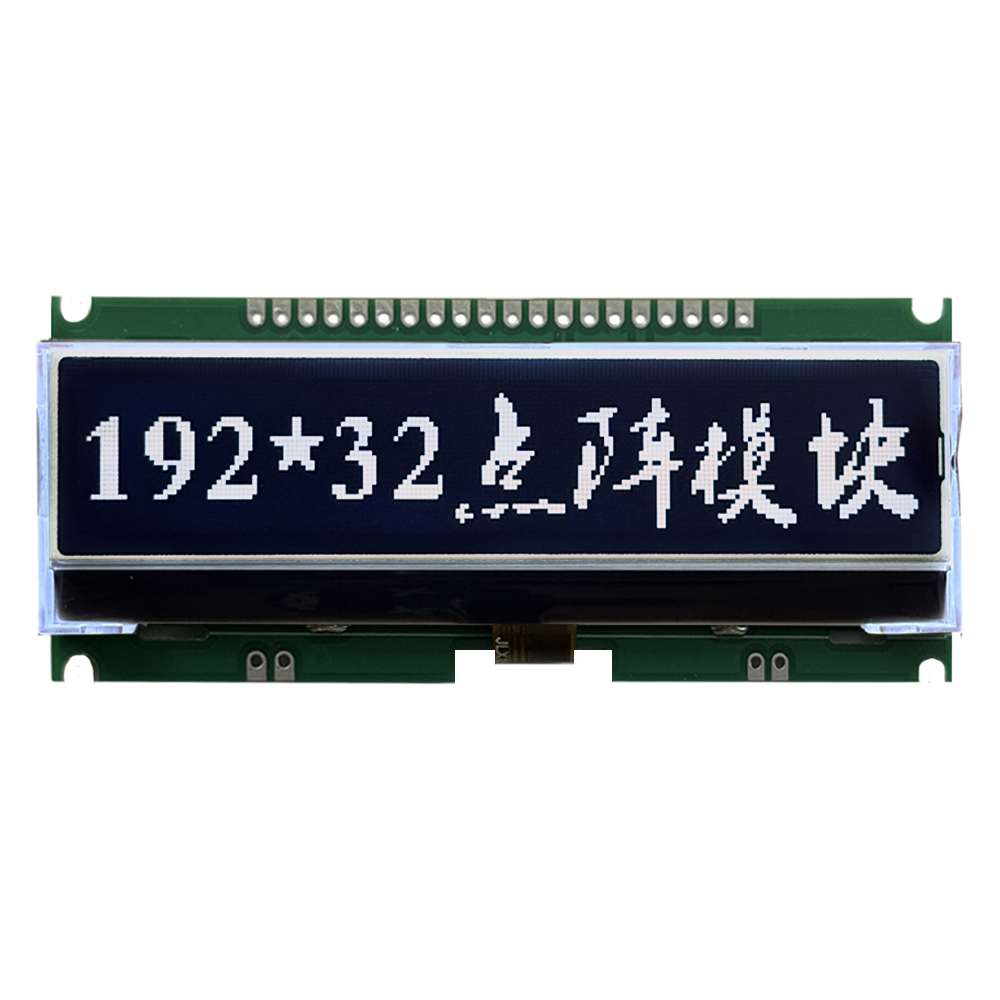

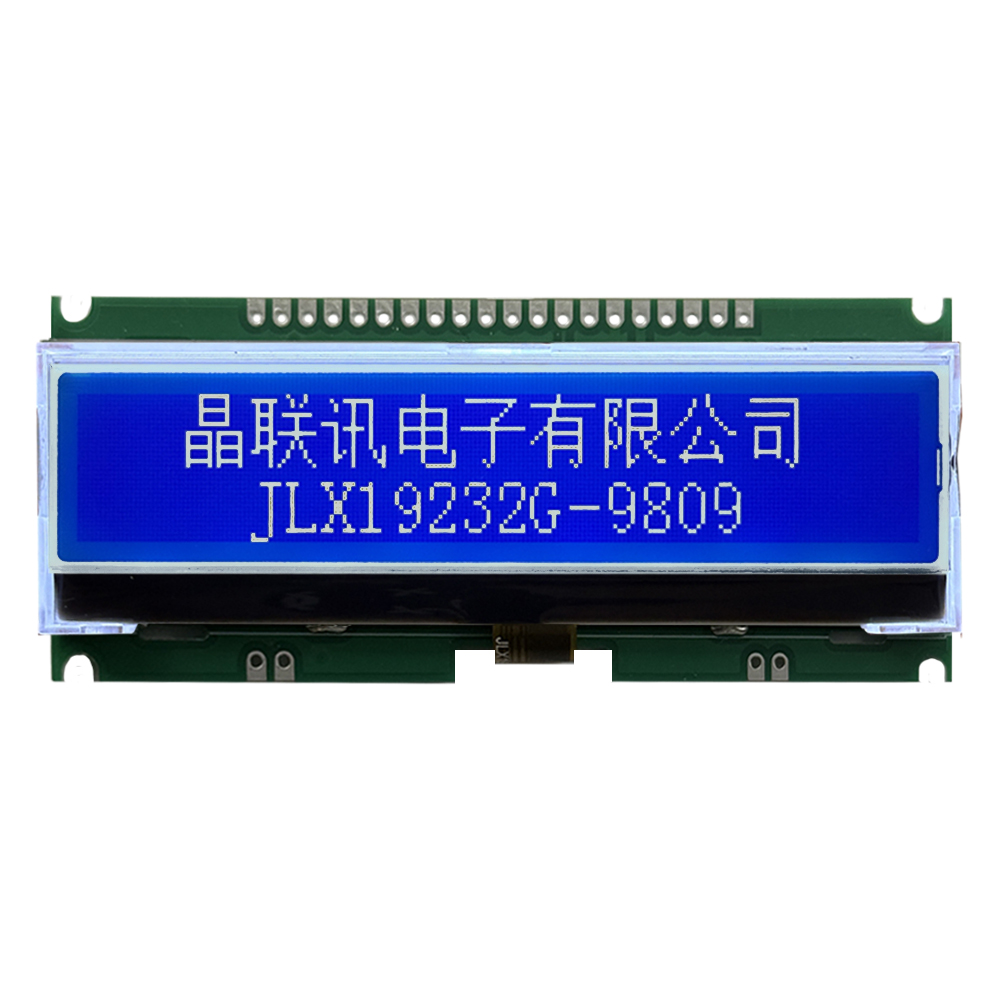

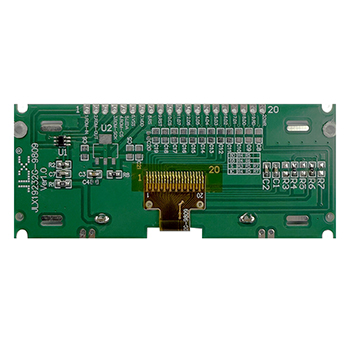

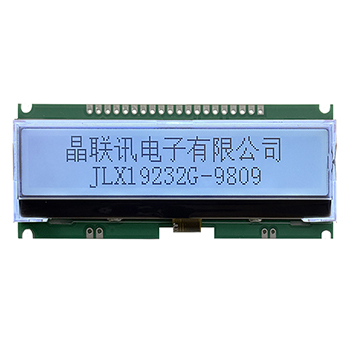

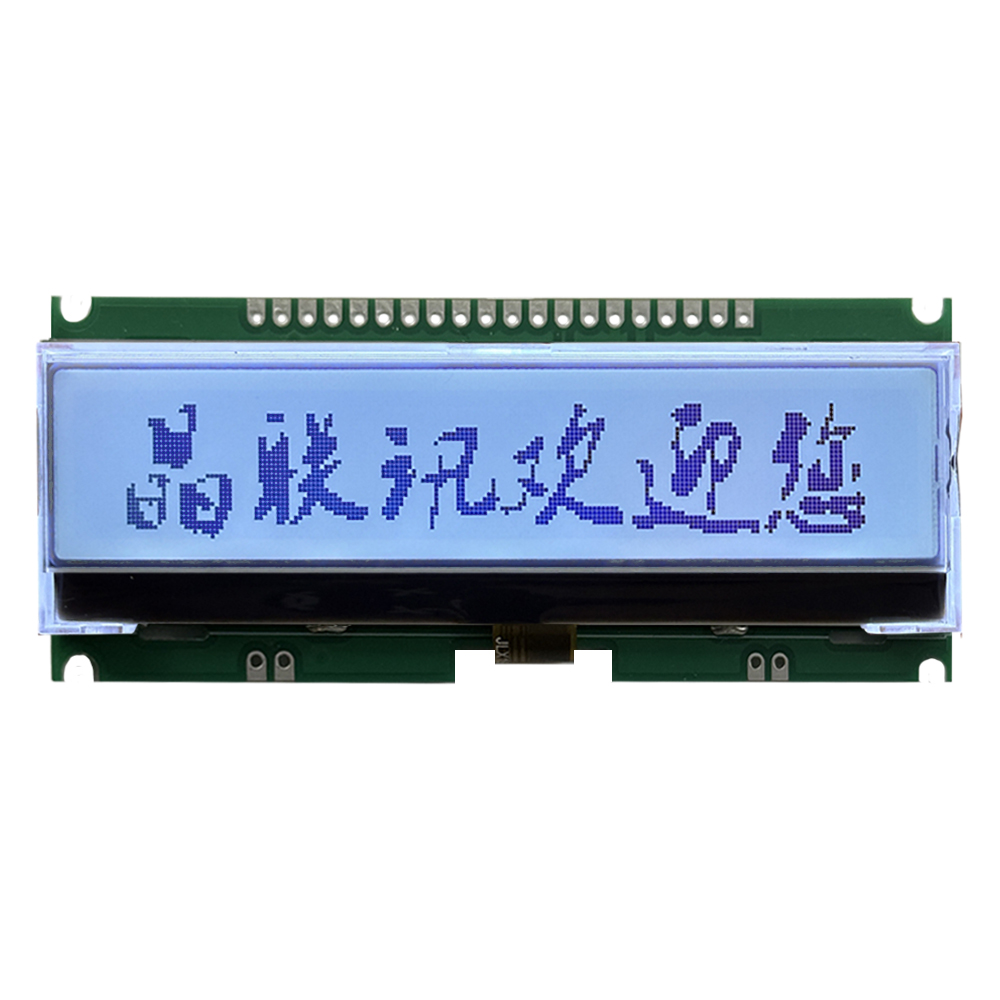

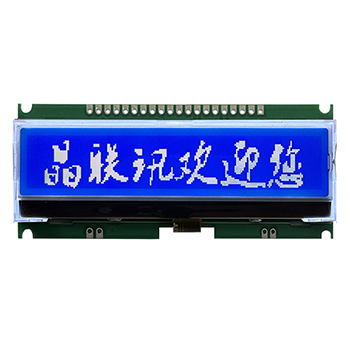

5.产品展示：

JLX19232G-9809-PC（带字库）
