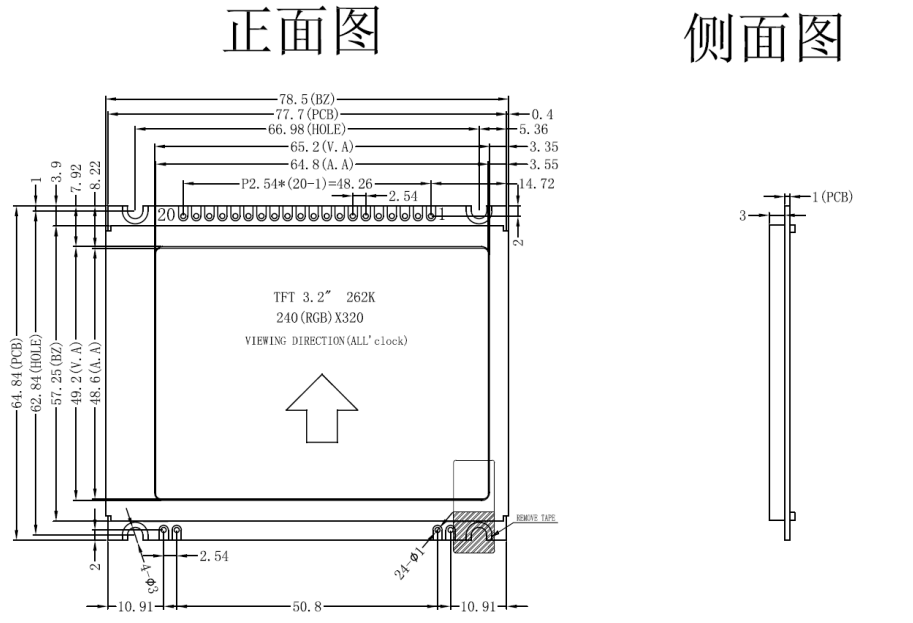

1.产品结构：

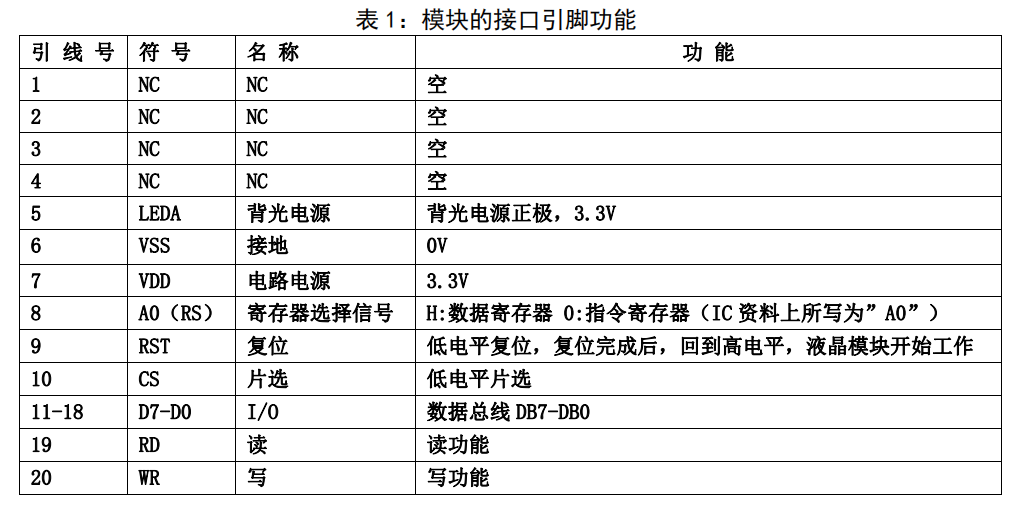

2.引脚功能：

3.产品特点：

1. IPS 全视角，结构轻、薄、带背光、带铁框。

2. IC 采用 ST7789V,功能强大，稳定性好

3. 显示内容:

●320*240 点阵彩色图片;

●可选用 32*32 点阵或其他点阵的图片来自编汉字，按照 32*32 点阵汉字来计算可显示

10 个字/行*7 行。

●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示

20 个字/行*15 行。

4. 指令功能强：例如可以用指令控制显示内容顺时针旋转 90、逆时针旋转 90°或倒立竖放。

5. 接口简单方便。

6. 工作温度宽:-20℃∽+70℃;

7. 工作温度宽:-30℃∽+80℃;

8. TFT 模块是易碎的玻璃盒，请小心使用，轻拿轻放

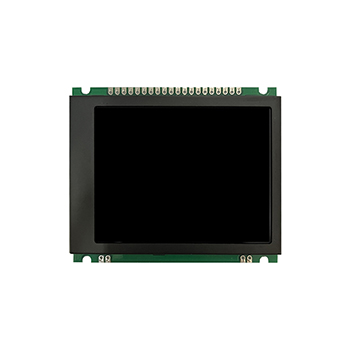

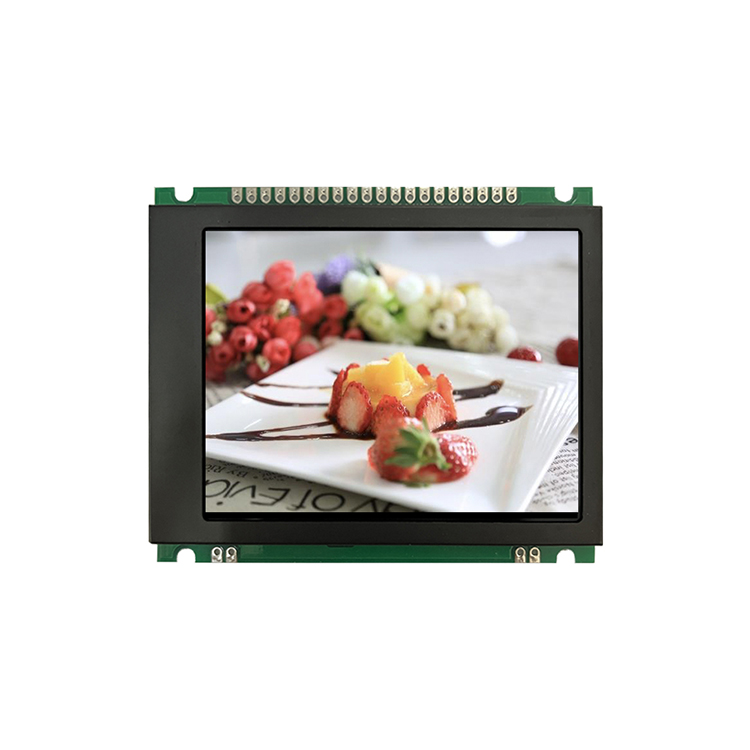

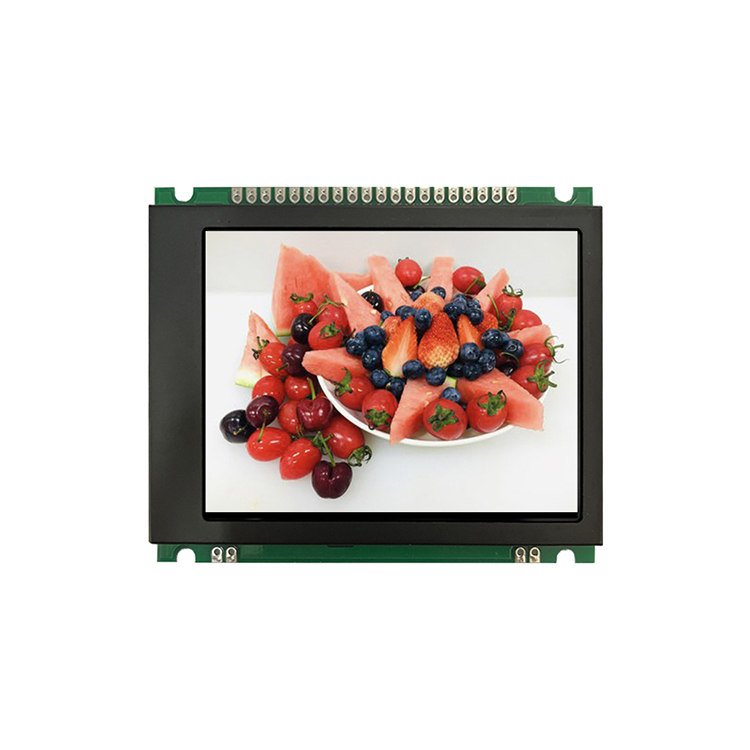

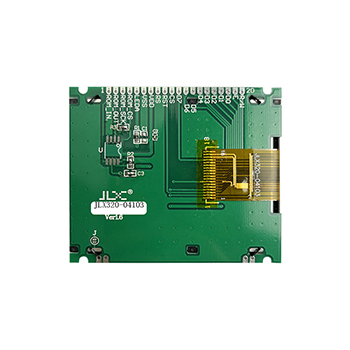

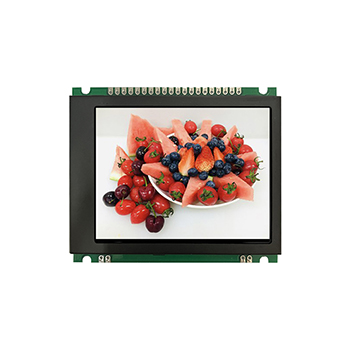

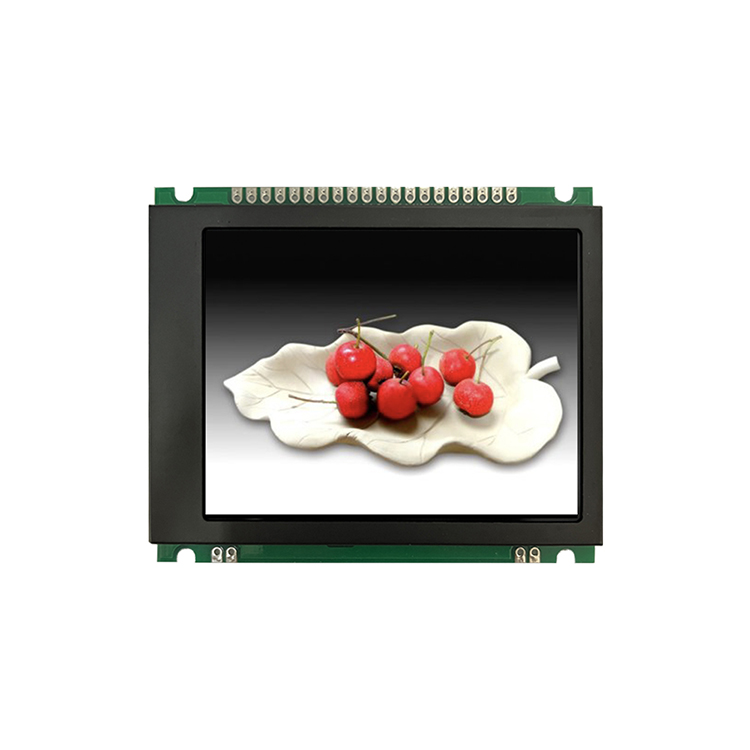

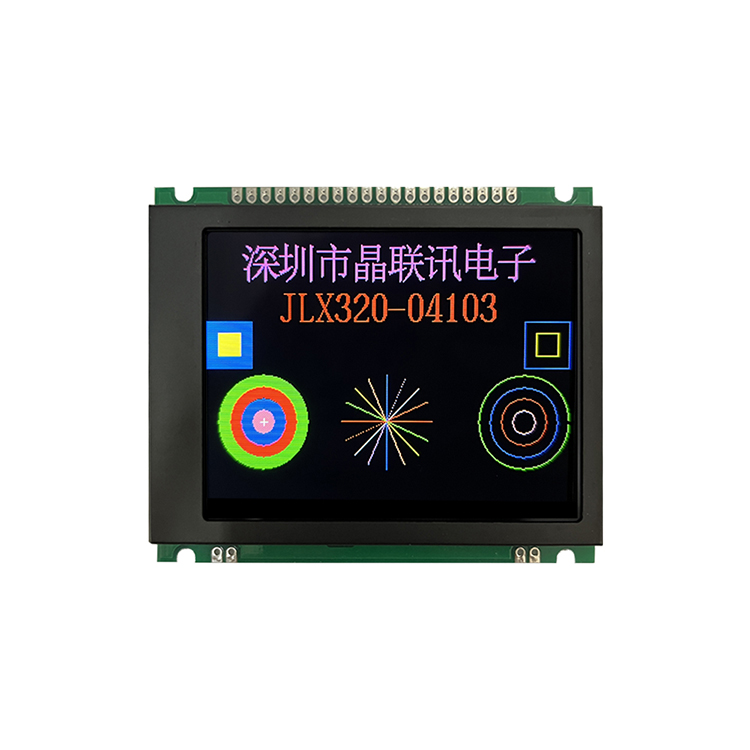

4.产品展示：

JLX320-04103-PN（不带字库）
