JLX192128G-971-PN(不带字库)
品名: 液晶模块

型号:JLX192128G-971-PN(不带字库)

点阵:192*128

外形尺寸:70.7*64.04*6mm

视窗尺寸:66*46.16mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等


详情

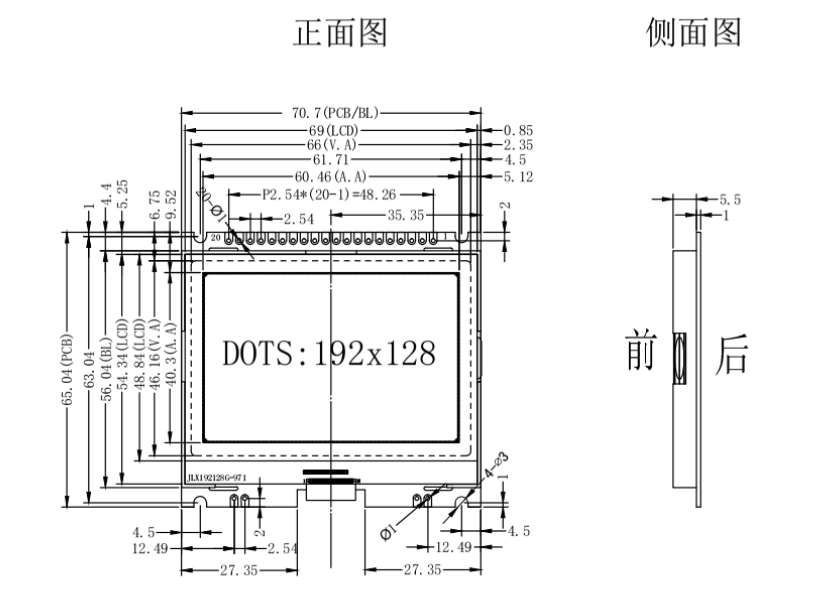

1.产品结构



2.引脚功能

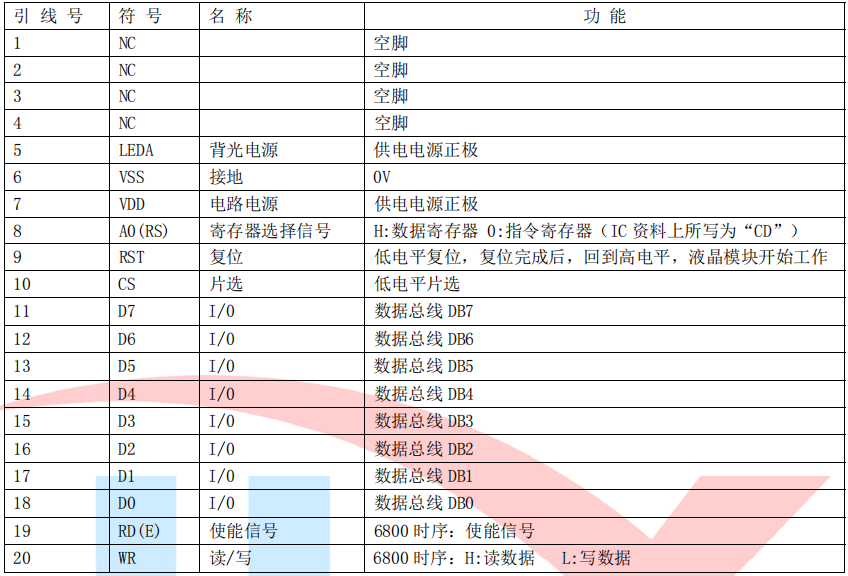

(1)并行时接口引脚功能

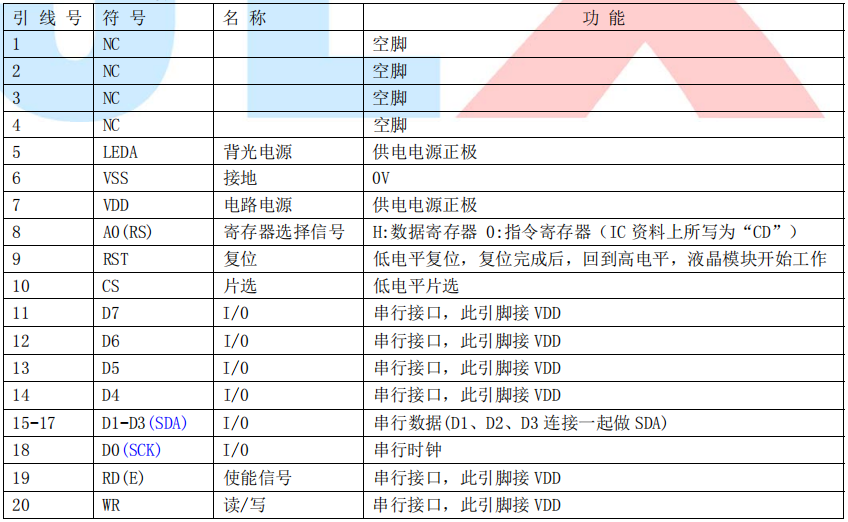

(2)四线串行时接口引脚功能

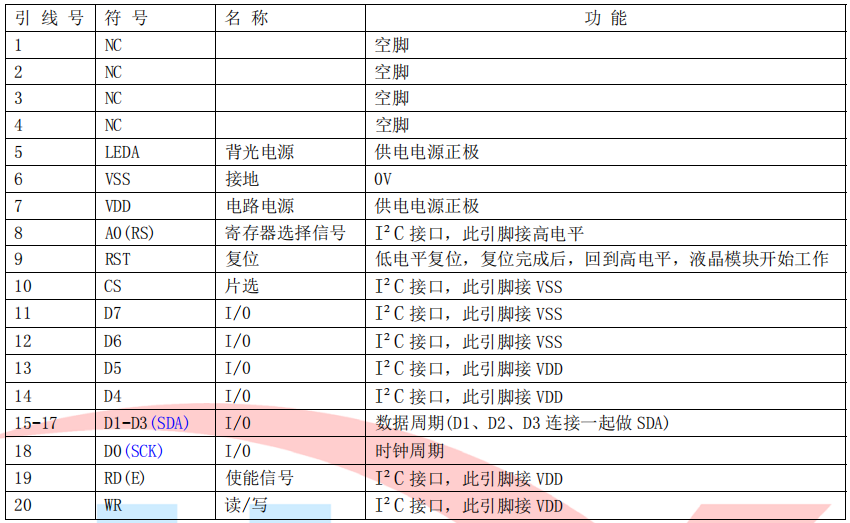

(3)I²C 总线时接口引脚功能



3.产品特点

1.结构牢:LCD、背光、PCB 板;
2.IC 采用ST75256,功能强大,稳定性好
3.功耗低:1 - 100mW(不带背光1mW <3.3V@0.3mA>,带背光不大于100mW<3.3V@30mA>);
4.显示内容:
●192*128 点阵单色图片。
●或显示12 个×8 行=96 个的16*16 点阵的汉字
●或显示24*12 点阵汉字来计算可显示10 字/行*10 行。
●或显示32 个×8 行=256 个的8*16 点阵的英文、数字、符号。
●或显示42 个×16 行的5*8 点阵的英文、数字、符号。;
●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC(JLX-GB2312)来显示汉

5.指令功能强;
6.接口简单方便:可选I²C 总线、4 线SPI 串口、6800 系列并口、8080 系列并口。
7.工作温度宽:-20℃ - 70℃;
8.可靠性高。

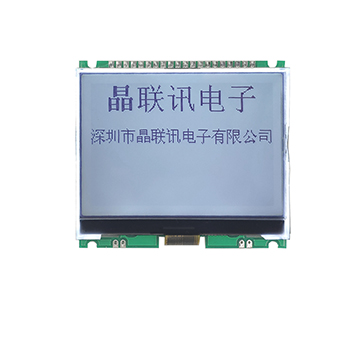

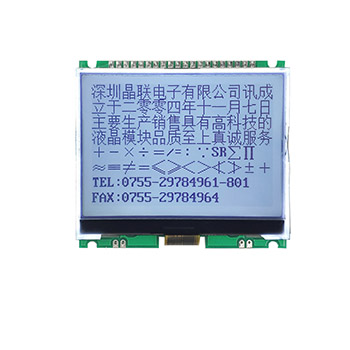

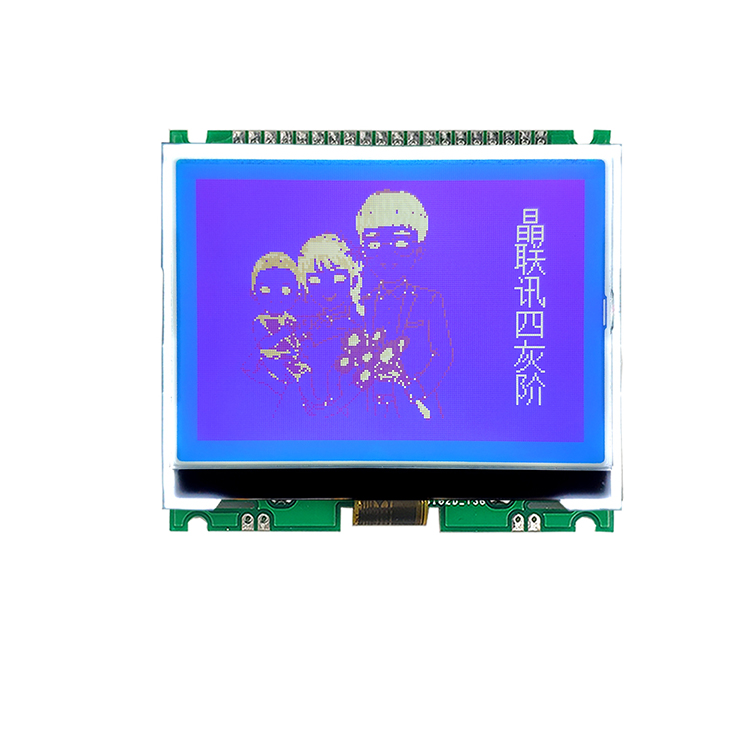

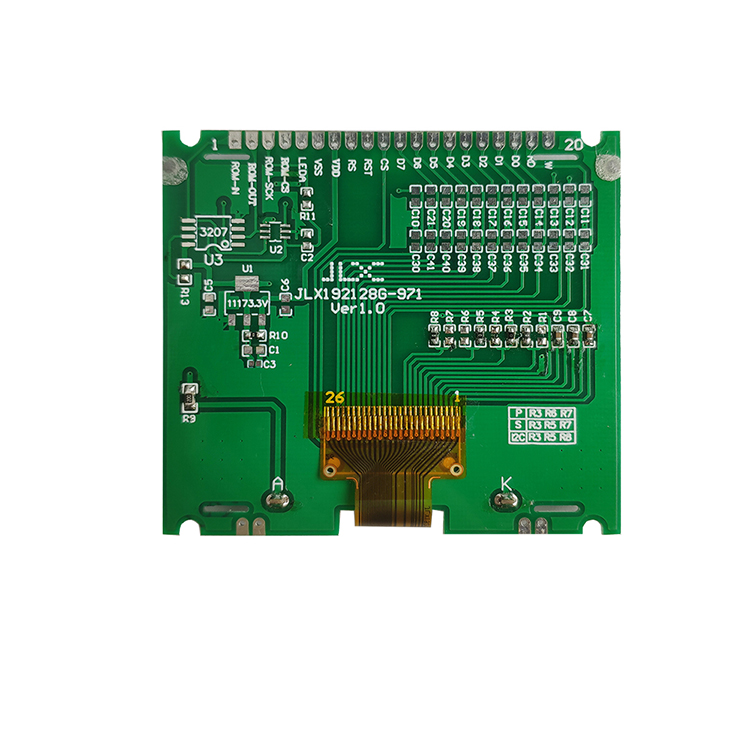

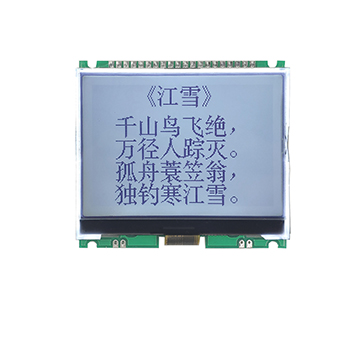

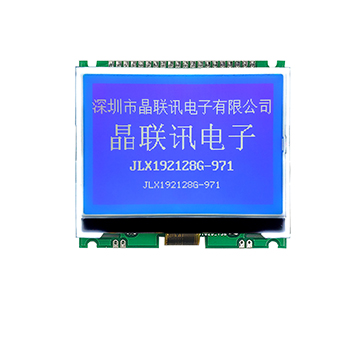

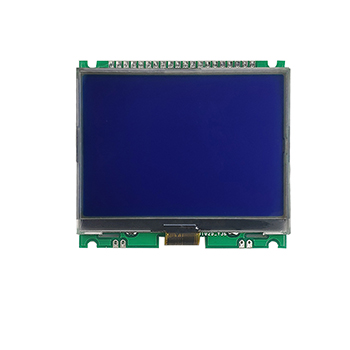

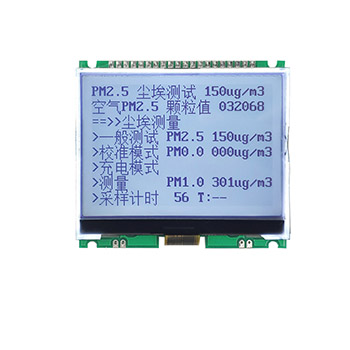

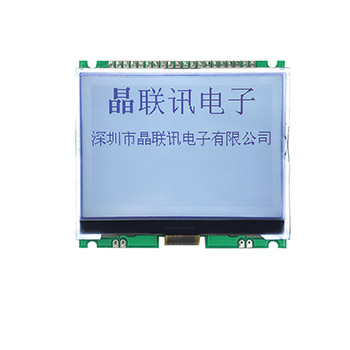

4.产品展示

JLX192128G-971-PN(不带字库)
