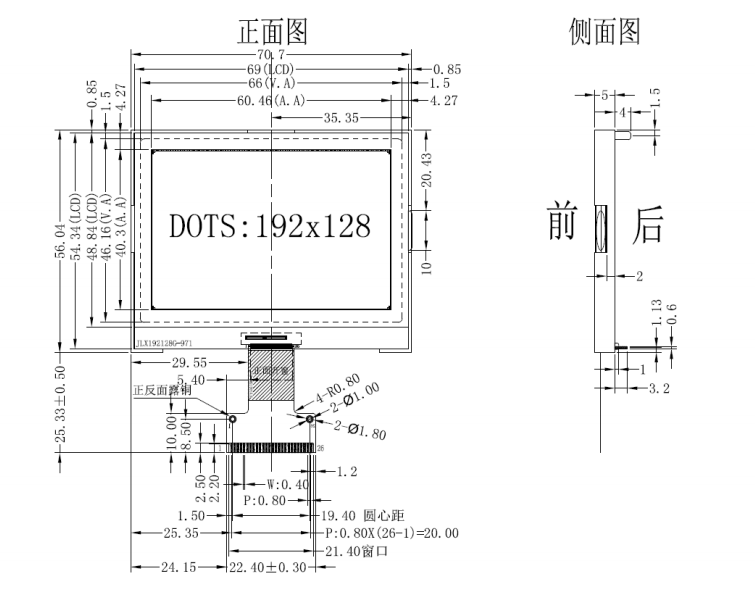

1.产品结构：

2.引脚功能：

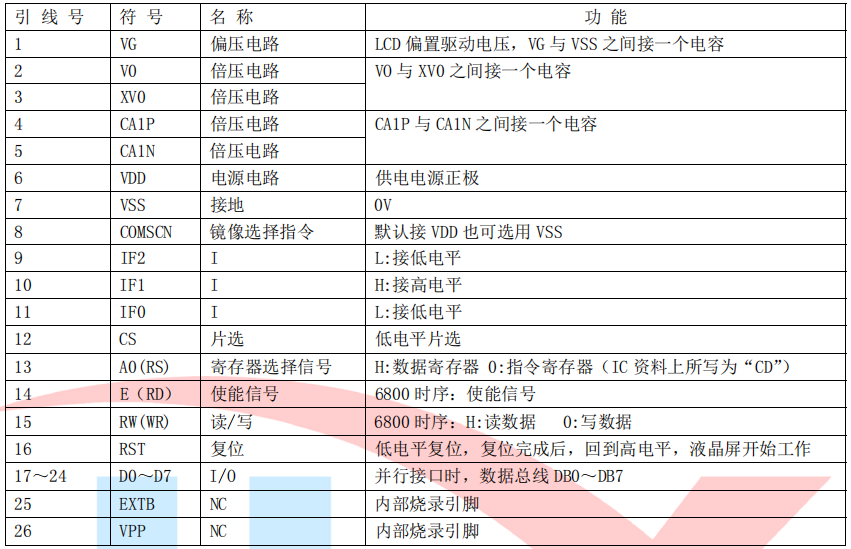

(1)并行时接口引脚功能

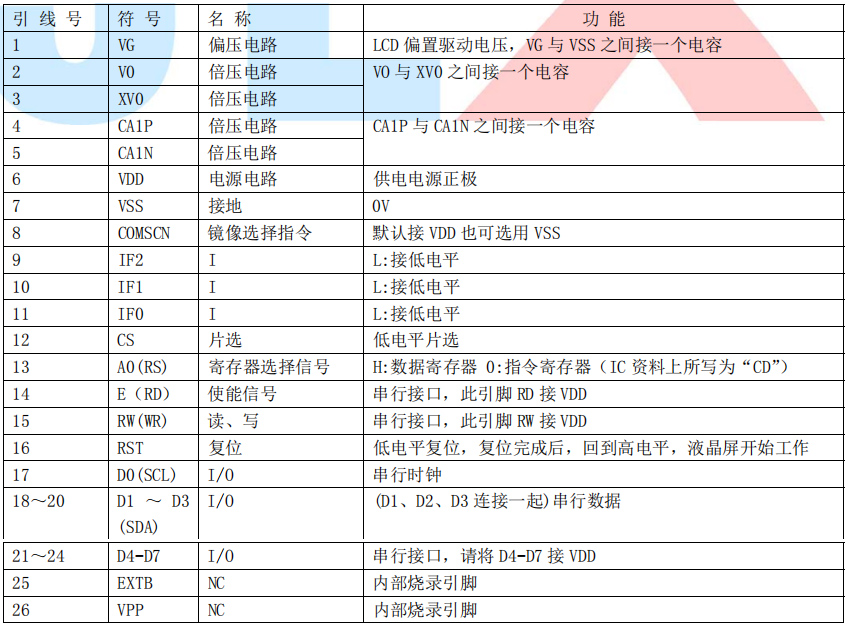

(2)四线串行时接口引脚功能

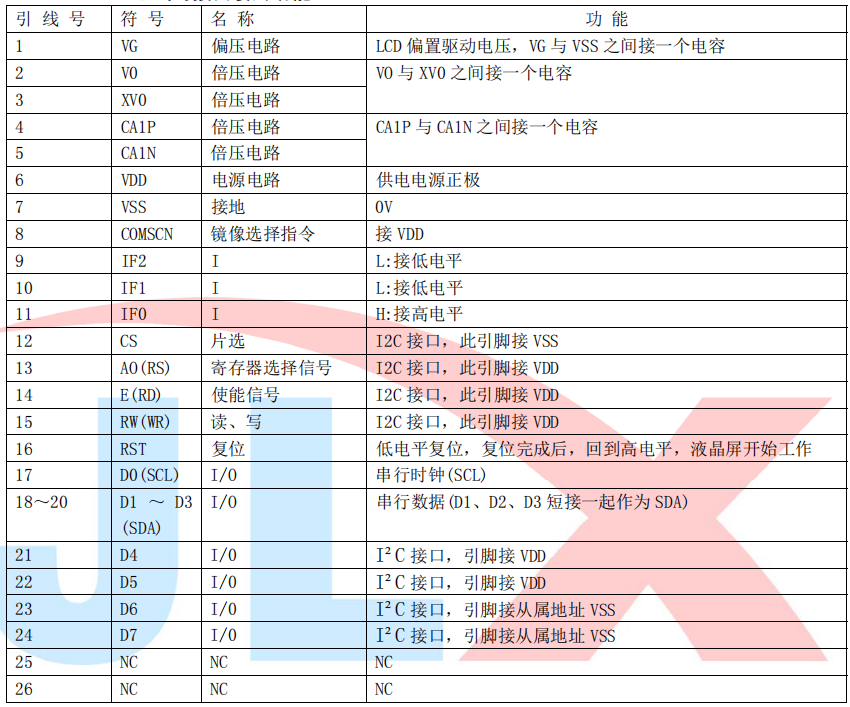

(3)I²C 总线时接口引脚功能

3.产品特点：

1. 结构牢: 背光带有挡墙，焊接式FPC
2. IC 采用矽创公司ST75256,功能强大，稳定性好
3. 功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口，I2C 接口。
5.工作温度宽:-20℃ - 70℃;
6.存温度宽:-30℃ - 80℃;
7.显示内容:
●192*128 点阵单色图片。
●或显示12 个×8 行=96 个的16*16 点阵的汉字，按照24*12 点阵汉字来计算可显示8
字/行*10 行。
●或显示24 个×8 行=192 个的8*16 点阵的英文、数字、符号。
●或显示38 个×16 行的5*8 点阵的英文、数字、符号。;
●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC（JLX-GB2312）
来显示汉字。

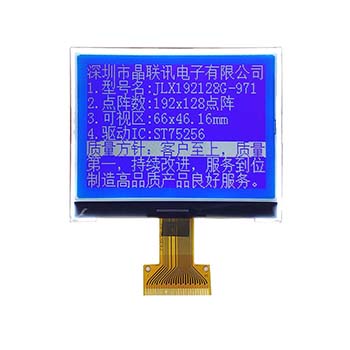

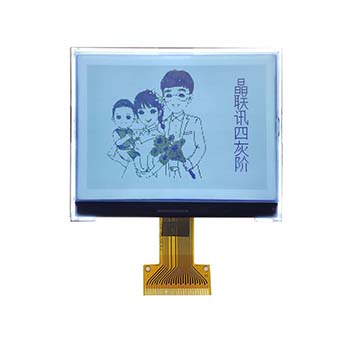

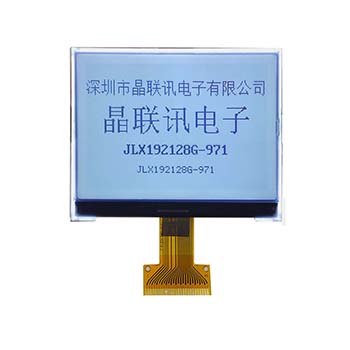

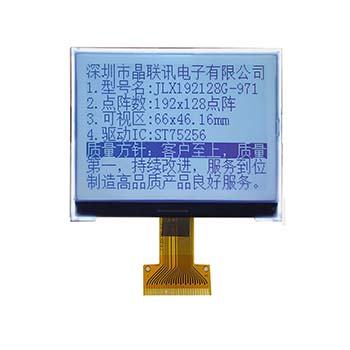

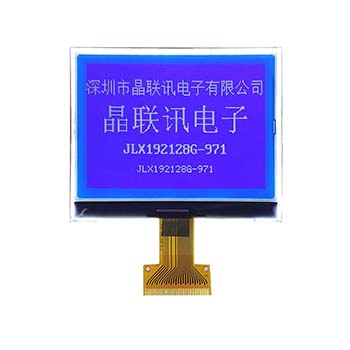

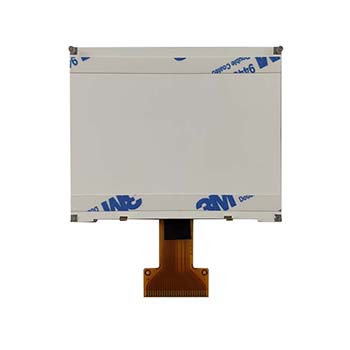

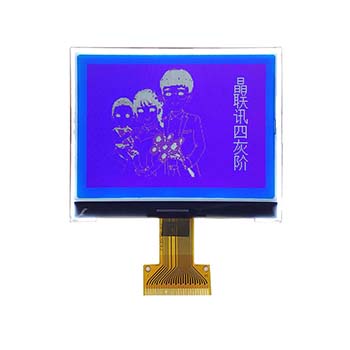

4.产品展示：

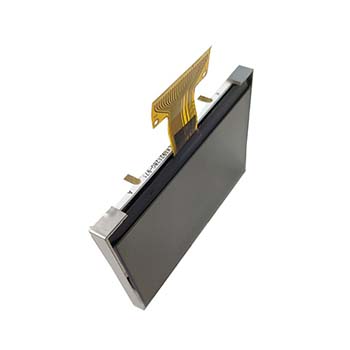

JLX192128G-971-BN(焊接式FPC)
