JLX12864G-54202-PN(不带字库）

品名： 液晶模块

型号：JLX12864G-54202-PN(不带字库）

点阵：128*64

外形尺寸：85.1*64.3*6.1mm

视窗尺寸：79.5*57.2mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST7567+GB2312

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.

详情

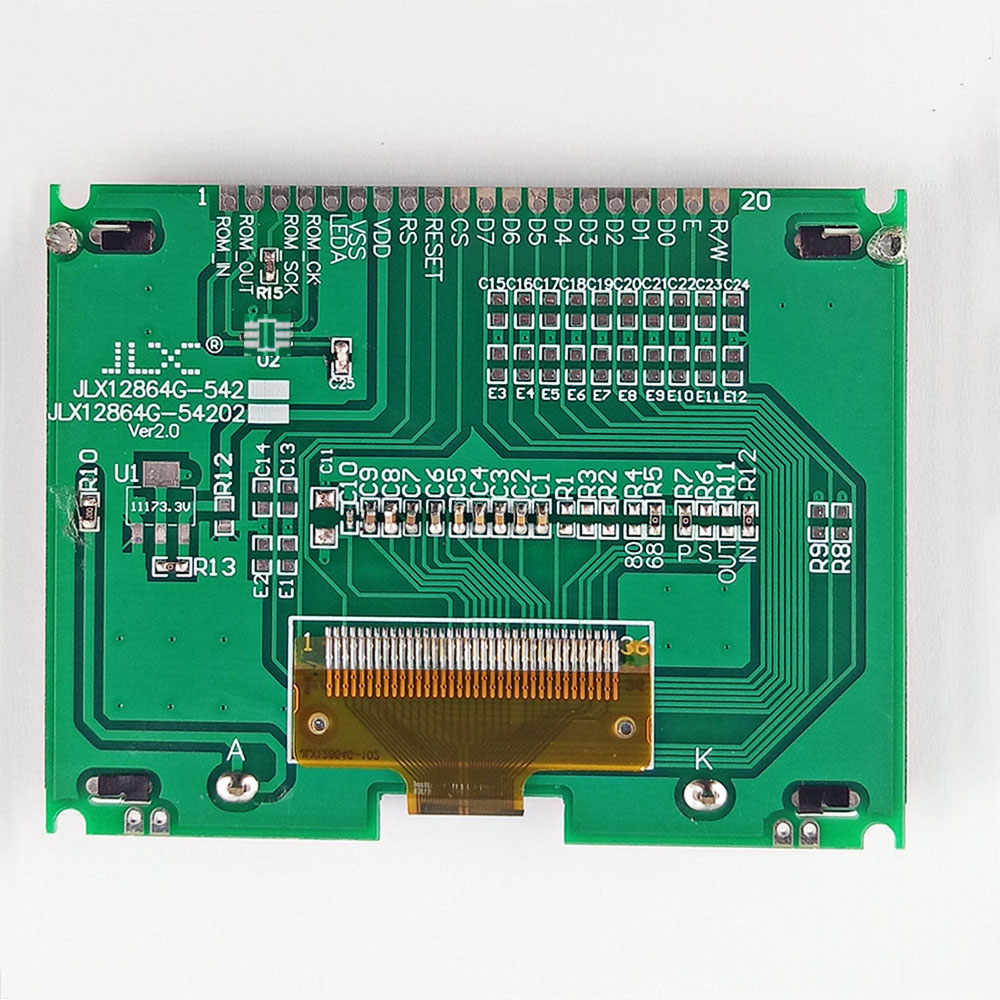

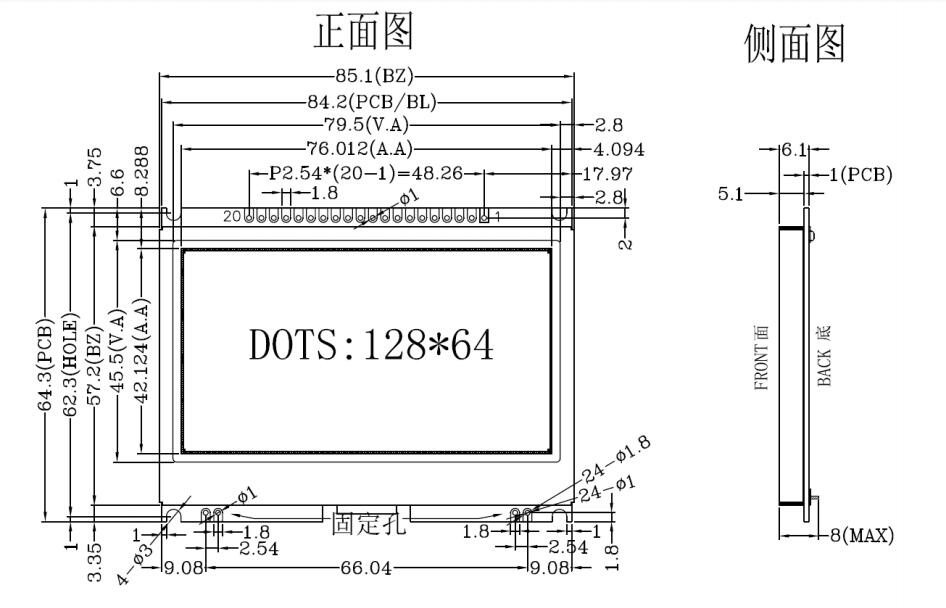

1.产品结构：

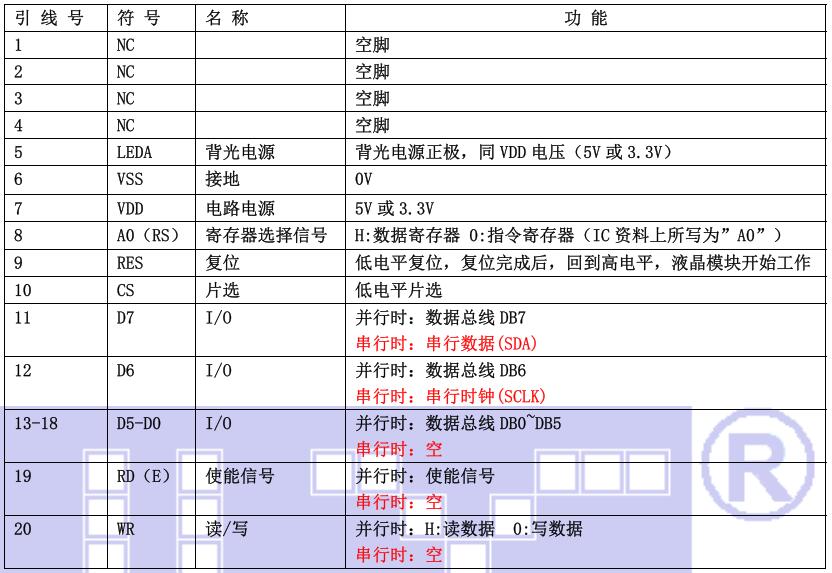

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，铁框，焊接式 FPC。

2. IC 采用矽创公司 ST7567,功能强大，稳定性好

3. 功耗低:2-200mW（不带背光<2mW,带背光<200mW）;

4. 显示内容:

●128*64 点阵单色图片;

●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8

字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。

并口时：可以“读-改-写”;

6. 接口简单方便:可采用 4 线 SPI 串行接口，或选择并行接口（6800 时序和 8080 时序可选）。

7. 工作温度宽: -20℃∽+70℃；

8. 储存温度宽: -30℃∽+80℃；

9. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

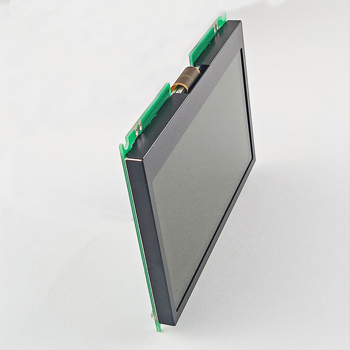

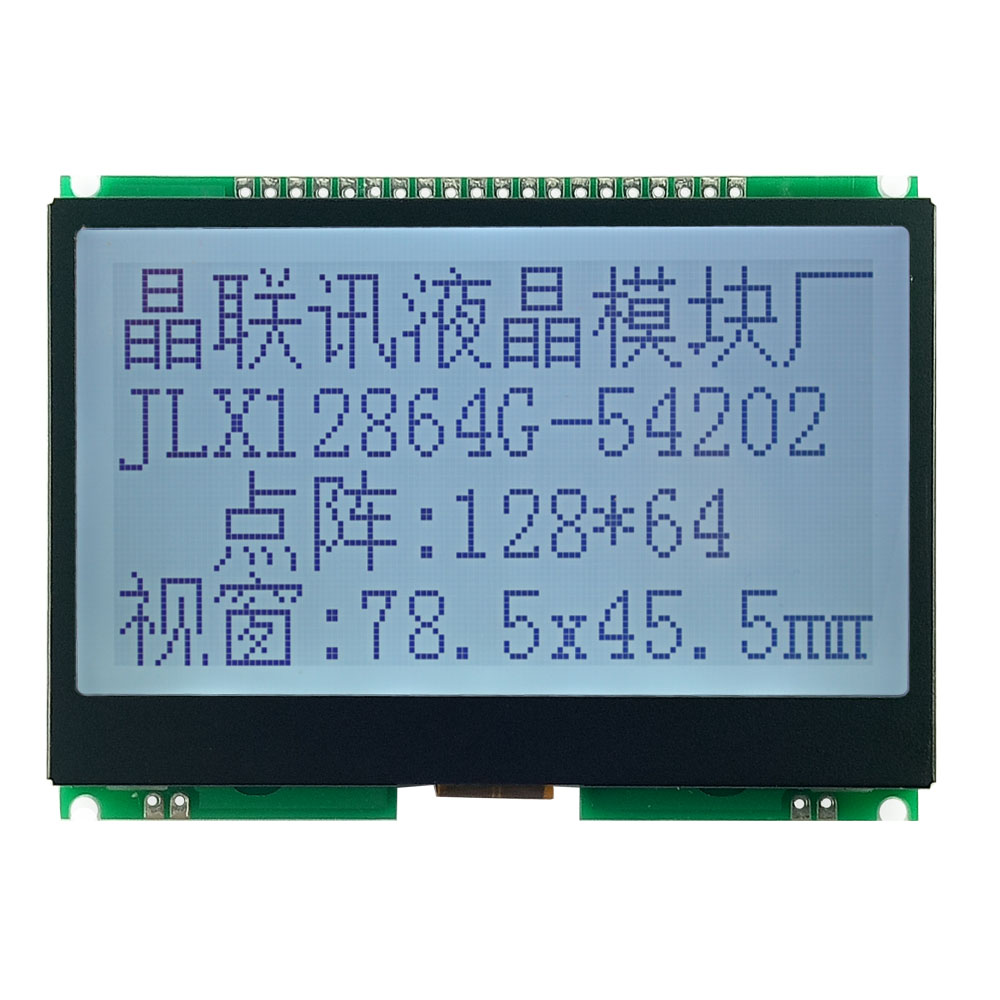

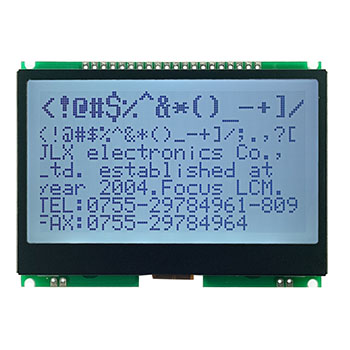

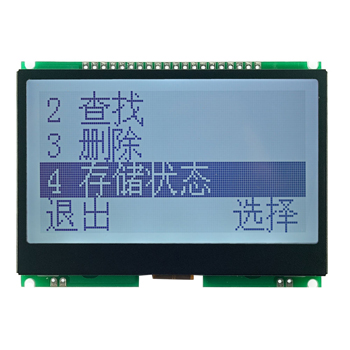

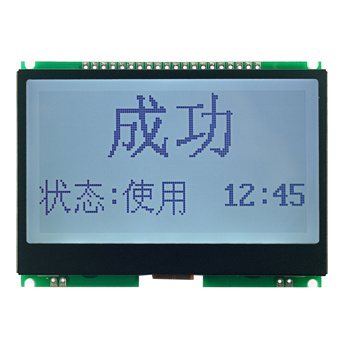

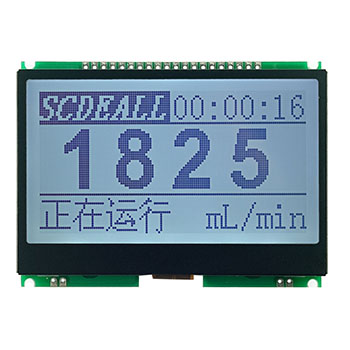

4.产品展示：

JLX12864G-54202-PN（不带字库）

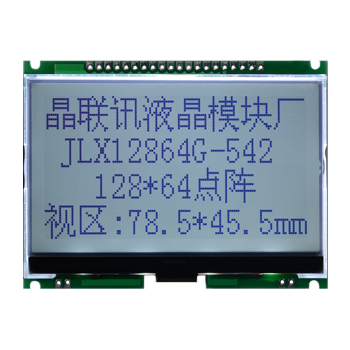

需要不带铁框的请点击下图：

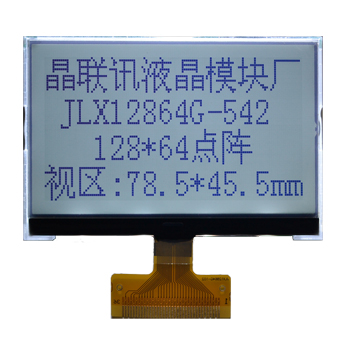

需要FPC排线接口的请点击下图：
