JLX12864G-542-PC(带字库)
品名: 液晶模块

型号:JLX12864G-542-PC(带字库)

点阵:128*64

外形尺寸:84.2*64.3*5.8mm

视窗尺寸:78.5*45.5mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7565R (驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

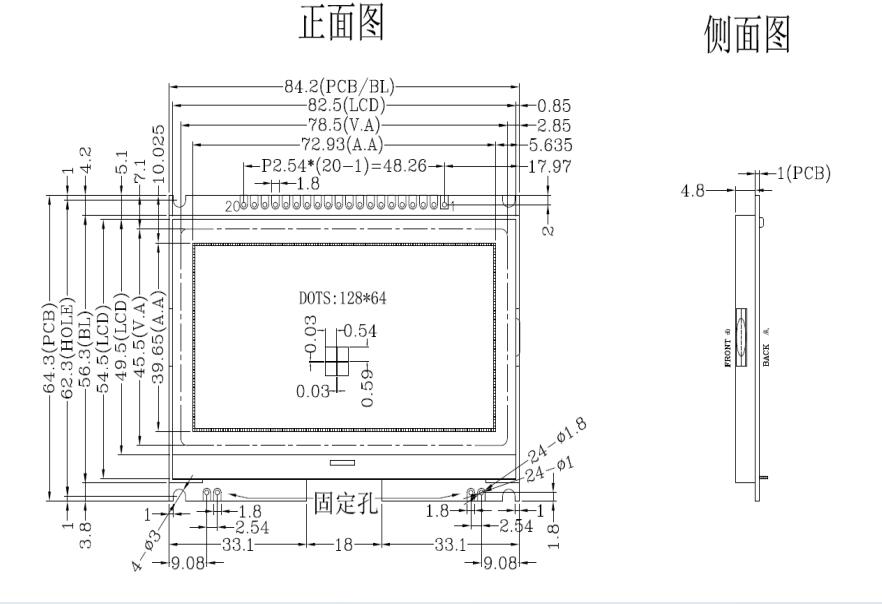

1.产品结构:





2.引脚功能:

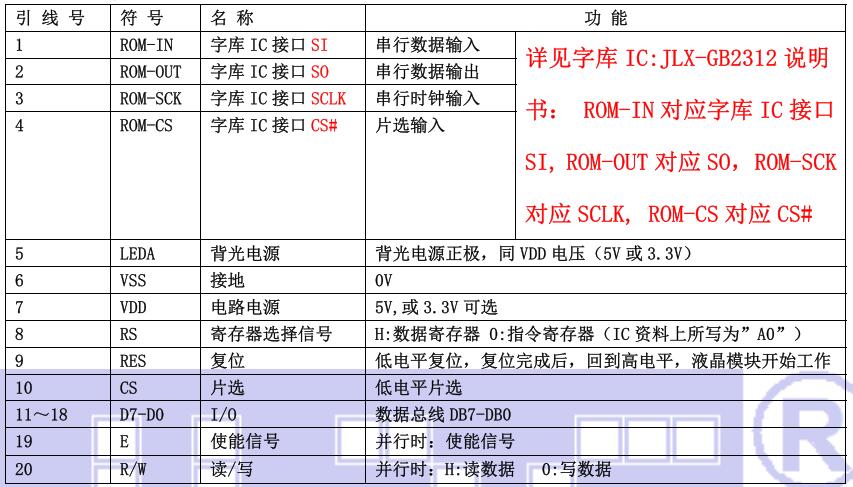

(1)并行时接口引脚功能

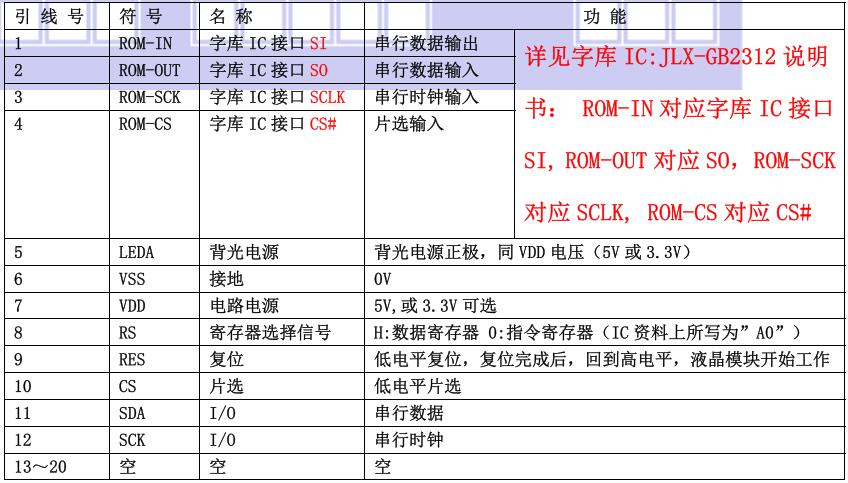

(2)串行时接口引脚功能




3.产品特点:

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用矽创公司ST7565R,功能强大,稳定性好
3. 功耗低:2-200mW(不带背光<2mW,带背光<200mW);
4. 显示内容:
     ●128*64 点阵单色图片;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。并口时:可以“读-改-写”;
6. 接口简单方便:可采用4 线SPI 串行接口,或选择并行接口(6800 时序和8080 时序可选)。
7. 工作温度宽:-20℃ - 70℃;
8. 工作温度宽:-30℃ - 80℃;

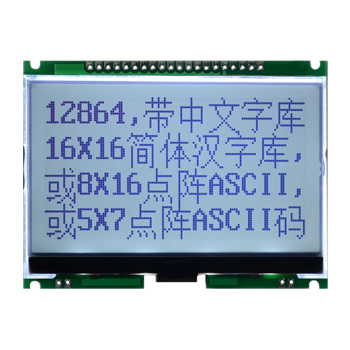

4.产品展示:



JLX12864G-542-PC(带字库)

需要不带PCB板(玻璃+背光)的请点击下图:

需要带 PCB板+铁框 的请点击下图:
