JLX160160G-161-PN(不带字库)
品名:液晶模块

型号:JLX160160G-161-PN(不带字库)

点阵:160*160

外形尺寸:67.15*80.30*6.25mm

视窗尺寸:59.42*59.42mm

显示颜色: 白底黑字

IC: UC1698U

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

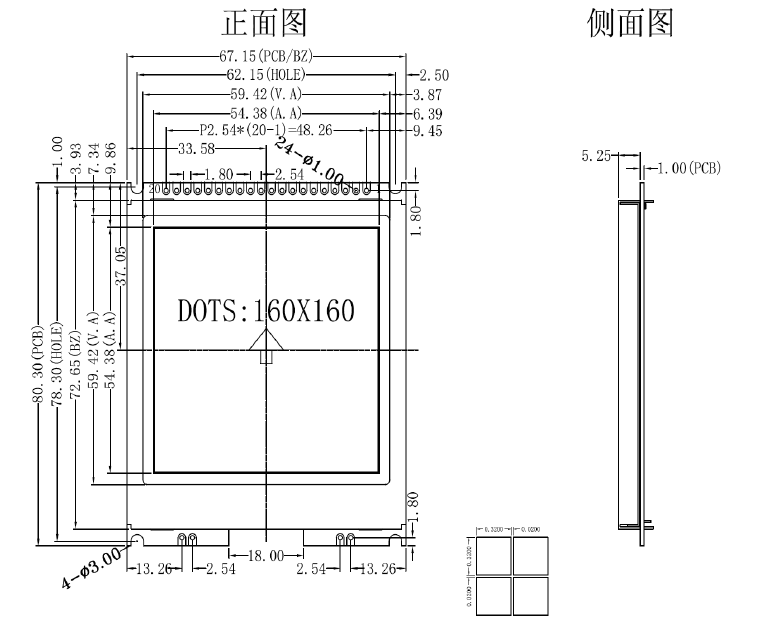

1.产品结构

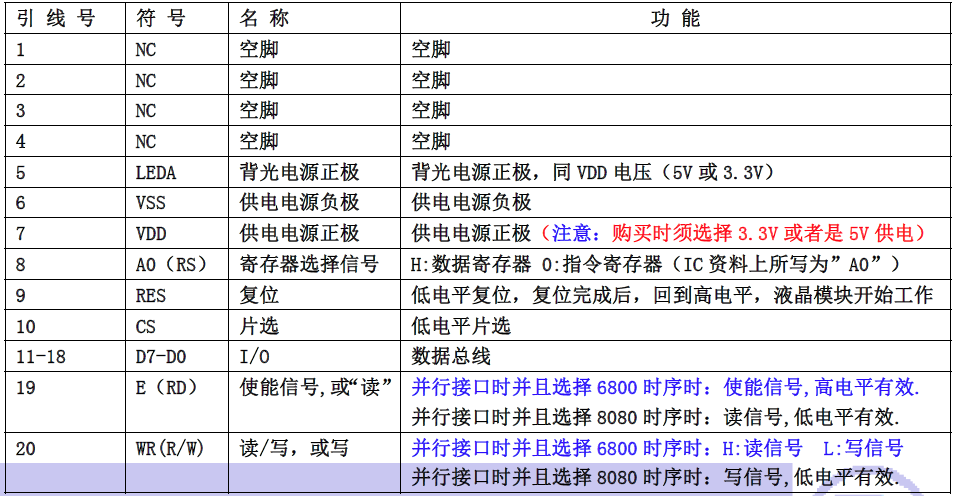

2.引脚功能


3.产品特点

1. 结构牢:带挡墙背光;
2. IC 采用UC1698u,功能强大,稳定性好
3. 功耗低:1 - 270mW(不开背光1mW <3.3V@0.3mA>,开背光不大于270mW<3.3V@80mA>);
4. 显示内容:
     ●160*160 点阵单色图片,
     ●或显示10 个×10 行=100 个的16*16 点阵的汉字,按照12*12 点阵汉字来计算可显示
13 字/行*13 行。
     ●或显示20 个×10 行=200 个的8*16 点阵的英文、数字、符号。
     ●或显示32 个×20 行的5*8 点阵的英文、数字、符号。
     ● 可选用16*16 点阵或其它点阵的图片来自编汉字, 也可配合晶联讯字库IC
(JLX-GB2312-1602)来显示汉字。
5.指令功能强;
6. 接口简单方便:并口(6800 时序或8080 时序可选择)。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

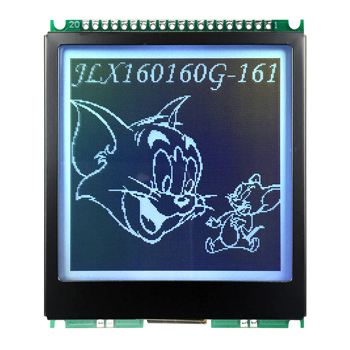

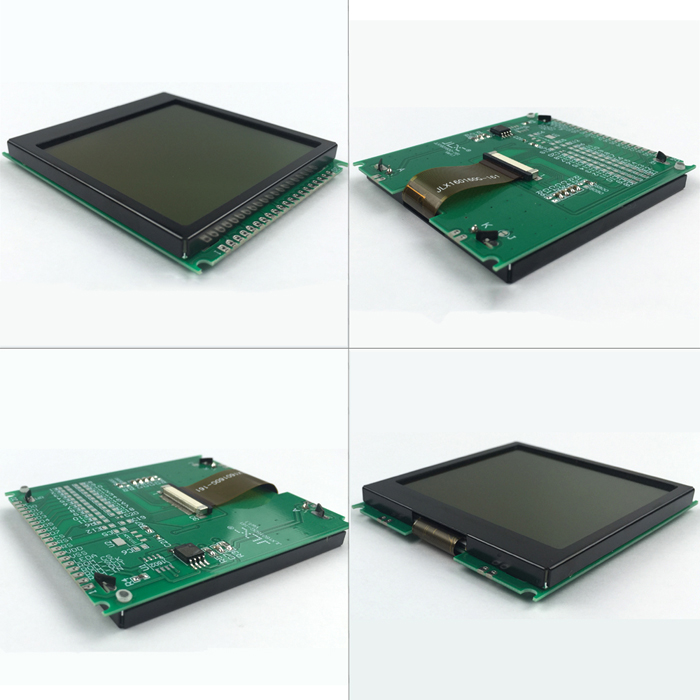

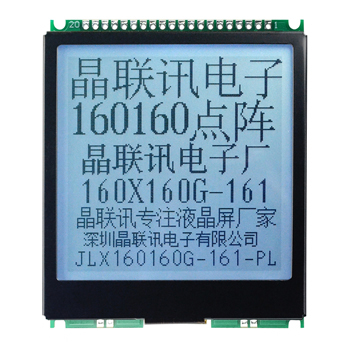

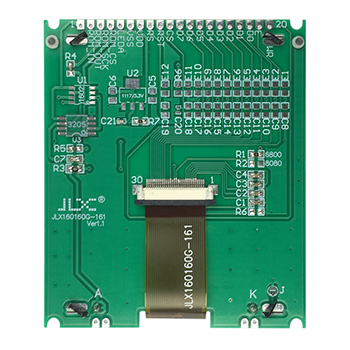

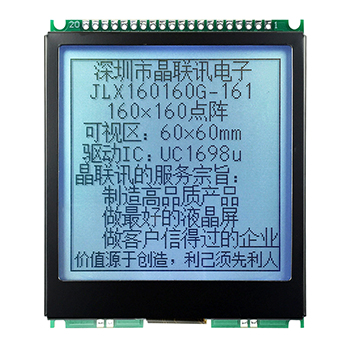

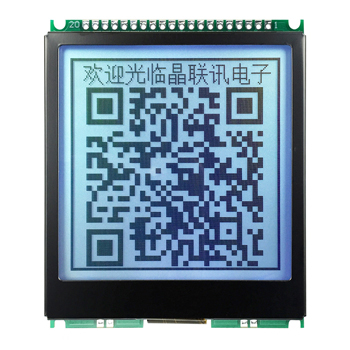

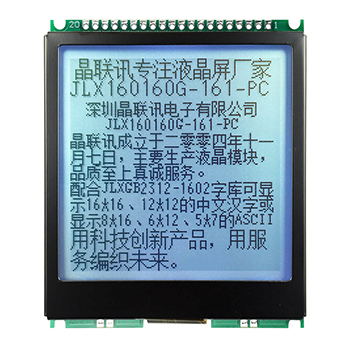

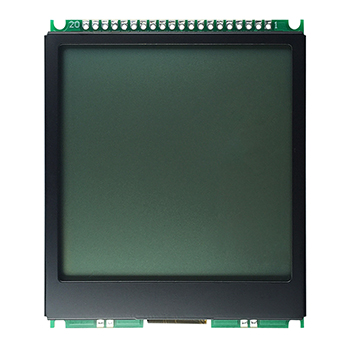

4.产品展示



JLX160160G-161-PN(不带字库)
