JLX19264G-74006(插接式FPC)
品名: 液晶模块

型号:JLX19264G-74006(插接式FPC)

点阵:192*64

外形尺寸:55.6*26.1*3.9mm

视窗尺寸:51*17.2mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7525-G4

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

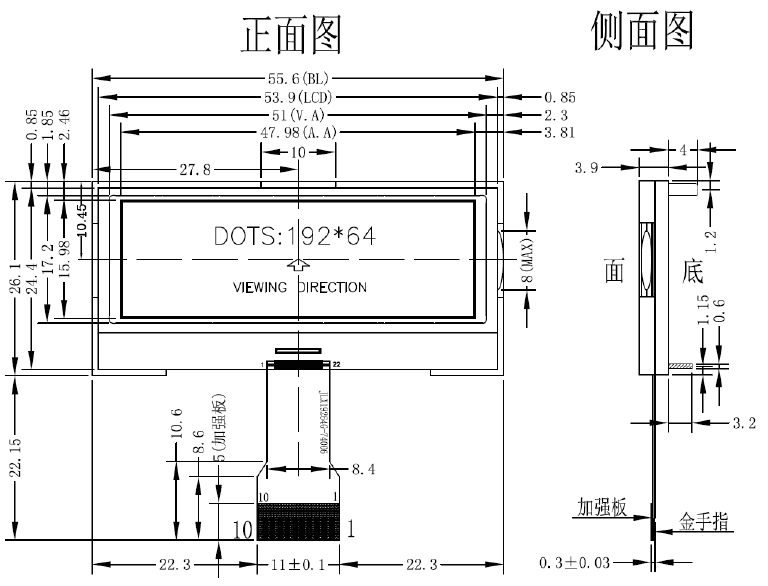

1.产品结构

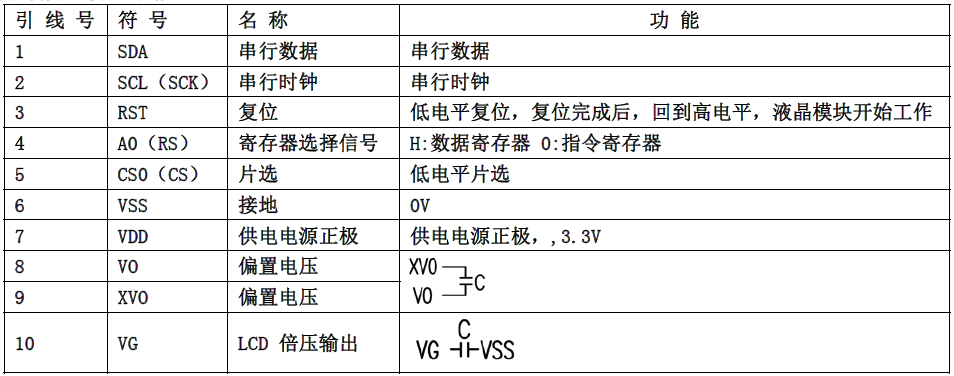

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙,插接式FPC。
2. IC 采用ST7525,功能强大,稳定性好
3. 功耗低: 不带背光1mW(3.3V*0.34mA),带背光不大于101mW(3.3V*30mA);
4. 显示内容:
     (1)192*64 点阵单色图片,或其它小于192*64 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示12 字*4 行;
     (3)按照 8*16 点阵汉字来计算可显示24 字*4 行;
     (4)按照 5*8 点阵汉字来计算可显示32 字*8 行;
5. 指令功能强;
6. 接口简单方便:采用4 线SPI 串行接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

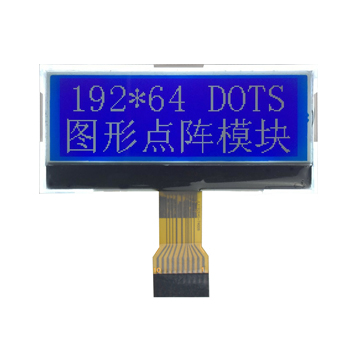

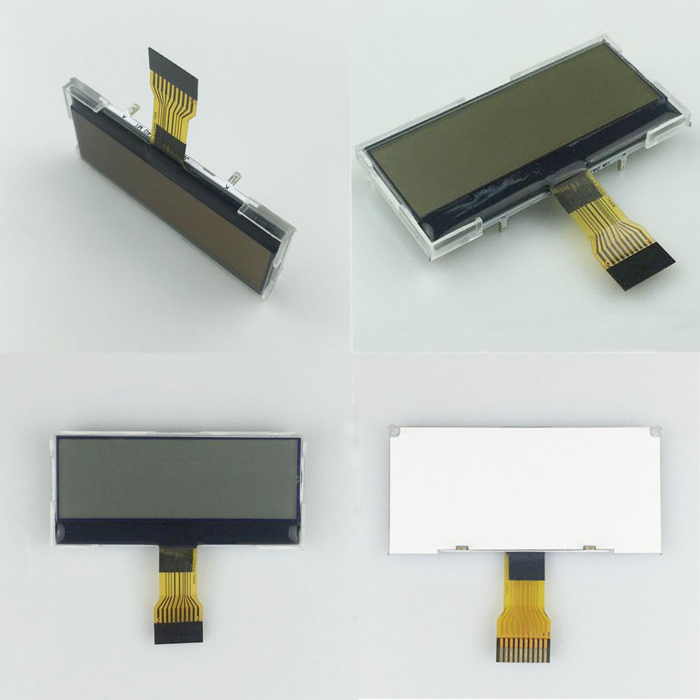

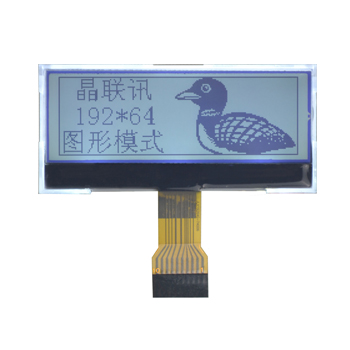

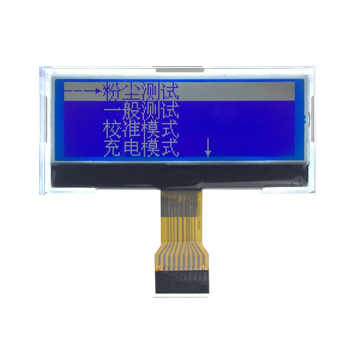

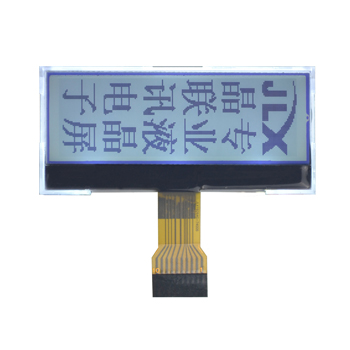

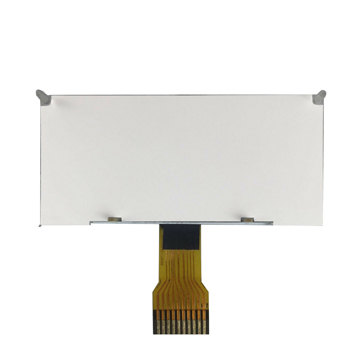

4.产品展示




JLX19264G-74006(插接式FPC)
