JLX19264G-26018-PC(带字库)
品名: 液晶模块

型号: JLX19264G-26018-PC(带字库)

点阵:192*64

外形尺寸:91.99*33.55*6.4mm


视窗尺寸:66.6*22.19mm


显示颜色: 白底黑字

IC: UC1604C(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

1.产品结构


2.引脚功能

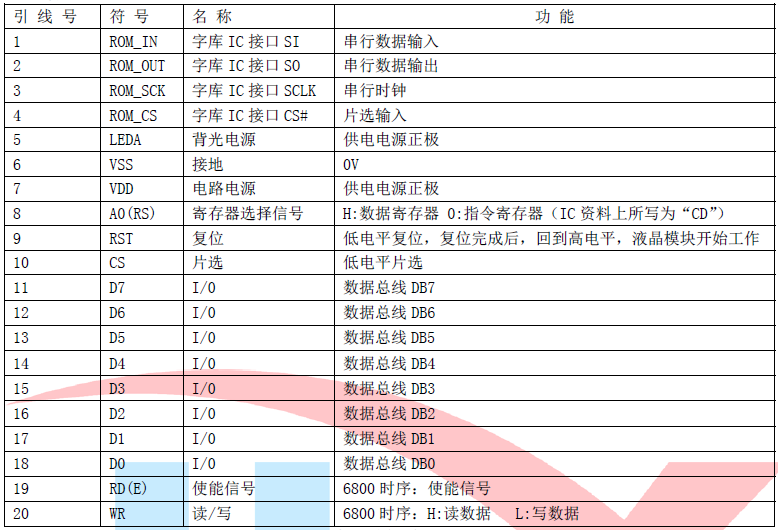

(1)并行时接口引脚功能

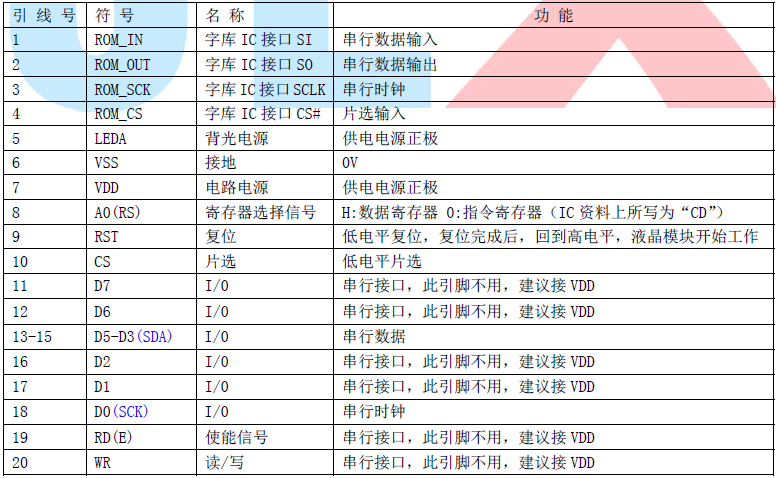

(2)四线串行时接口引脚功能

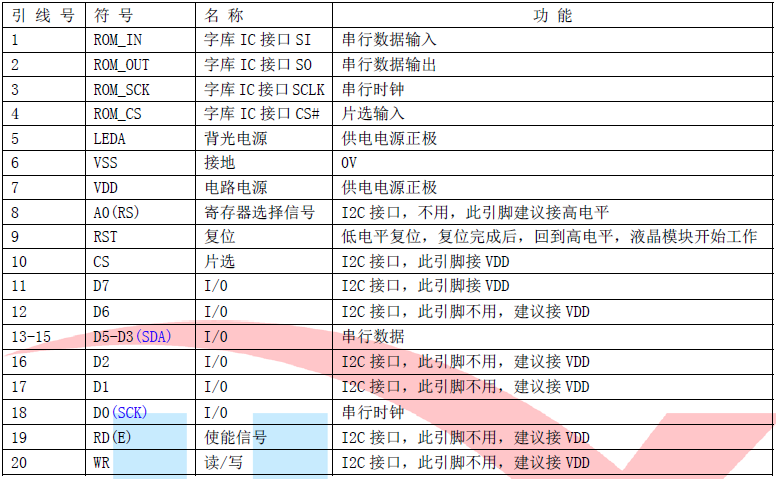

(3)I²C 总线时接口引脚功能

3.产品特点

1. 结构轻、薄、带背光、铁框、PCB 板。
2.IC 采用UC1604c,功能强大,稳定性好
3.功耗低:当电压为3.3V 时,功耗低:不带背光1mW(3.3V*0.3mA),带背光不大于100mW
(3.3V*45mA);
4. 显示内容:
    (1)192*64 点阵单色图片,或其它小于192*64 点阵的单色图片;
    (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示12 字*4 行;
    (3)按照12*12 点阵汉字来计算可显示15 字*4 行;
    (4)按照 8*16 点阵汉字来计算可显示24 字*4 行;
    (5)按照 5*8 点阵汉字来计算可显示31 字*8 行;
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
6. 接口简单方便:并行、串行、IIC 接口。
7.工作温度:-20℃ - +70℃;

8.储存温度:-30℃ - +80℃;

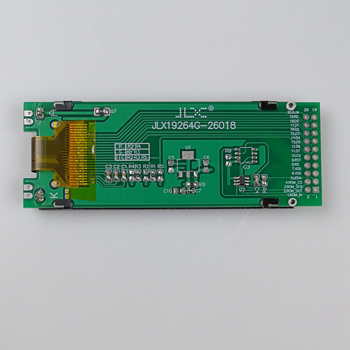

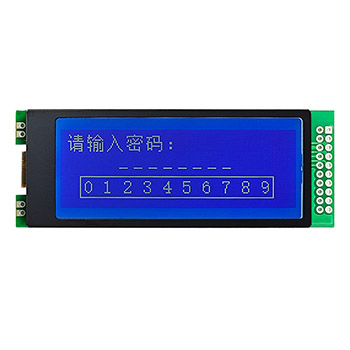

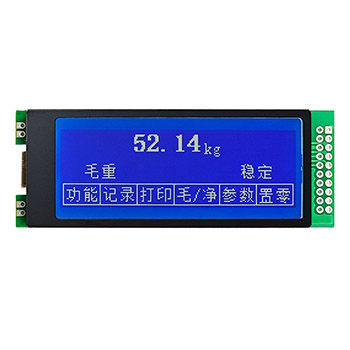

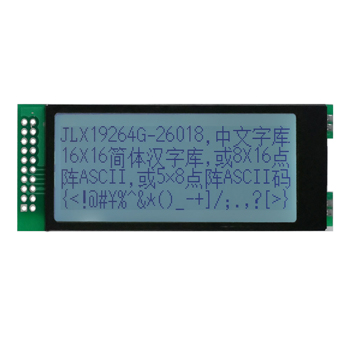

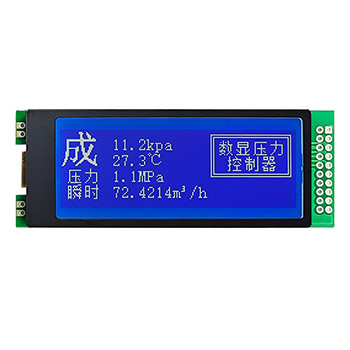

4.产品展示




 JLX19264G-26018-PC(带字库)
