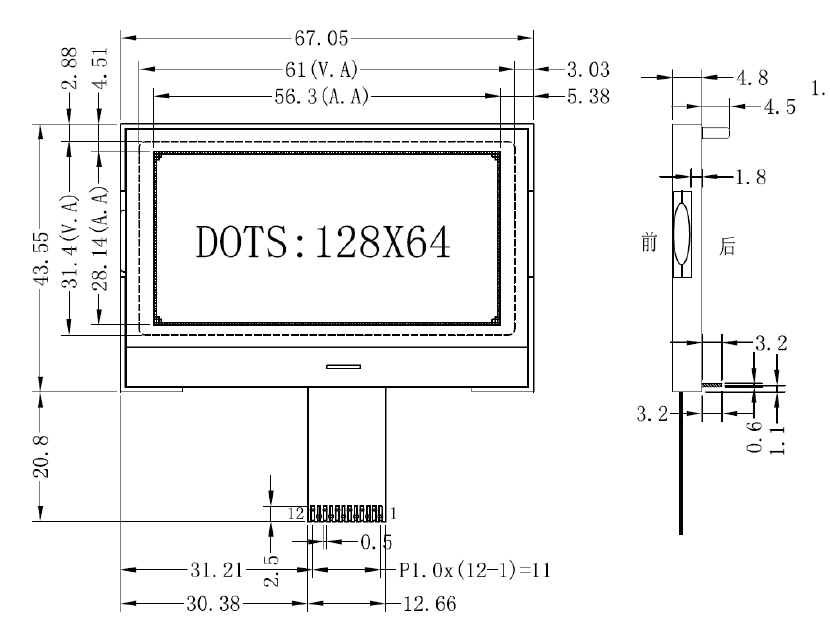

1.产品结构：

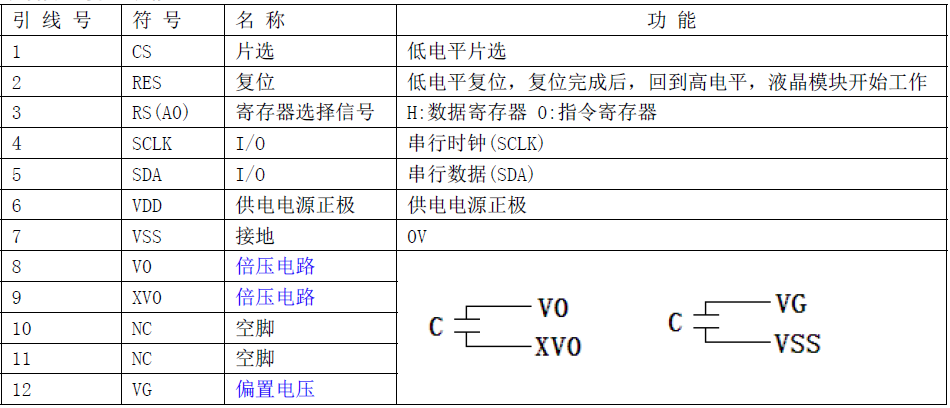

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大，稳定性好
3. 功耗低:1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于 100mW）;

4. 显示内容:
     ● 128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180度使用）。”;

6.接口简单方便:采用 4 线 SPI 串口。
7. 工作温度:-10℃ - 60℃，

8. 储存温度:-20℃ - 70℃；

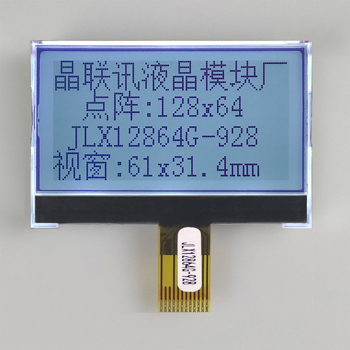

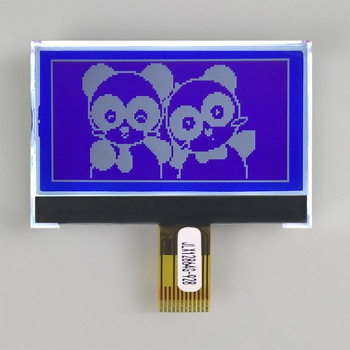

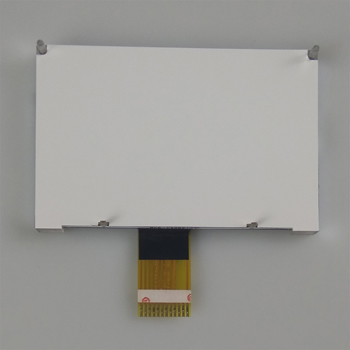

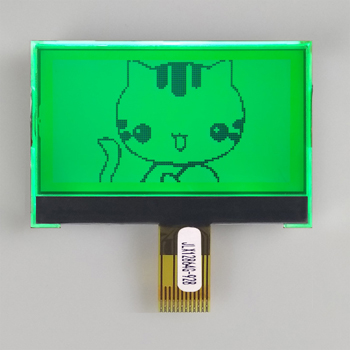

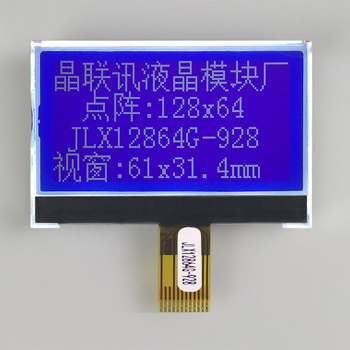

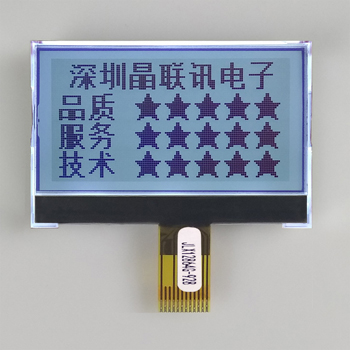

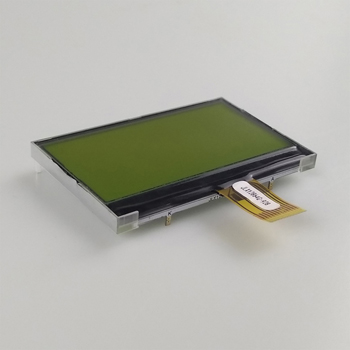

4.产品展示：

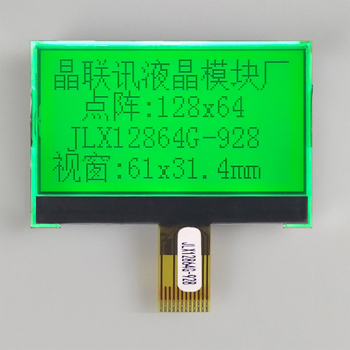

JLX12864G-928-BN(焊接式FPC)
