JLX12832G-040-BN(插接式FPC)
品名: 液晶模块

型号:JLX12832G-040-BN(插接式FPC)

点阵:128*32

外形尺寸:56.8*25*4.1 mm

视窗尺寸:52*16 mm

显示颜色: 白底黑字

IC: ST7567

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等


详情

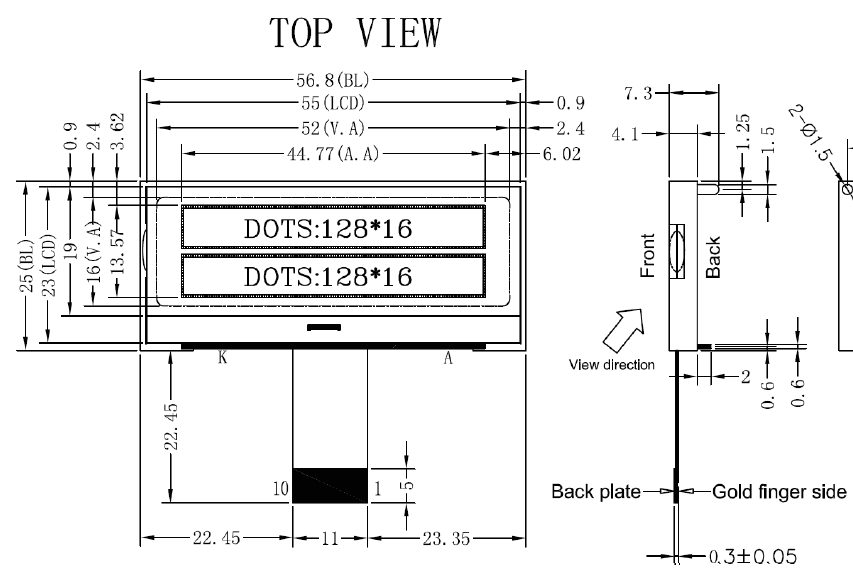

1.产品结构

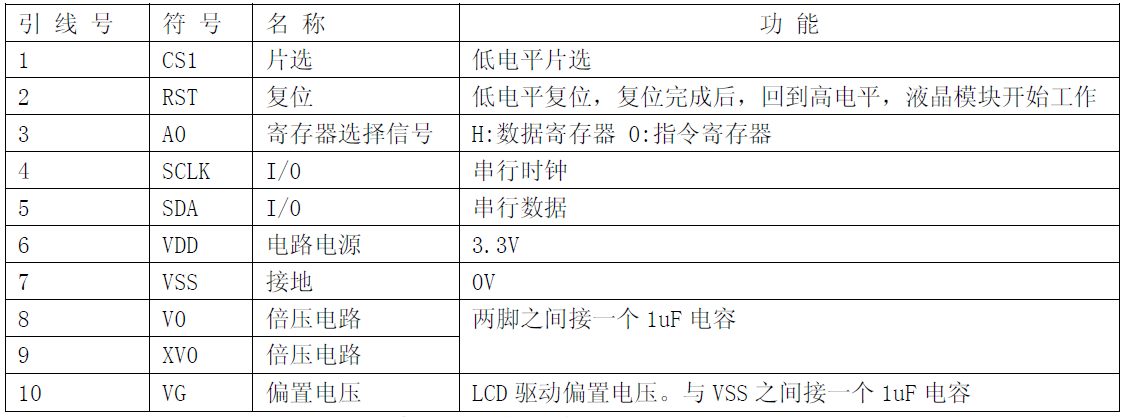

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙。插接式 FPC
2.IC 采用矽创公司 ST7567,功能强大,稳定性好
3. 功耗低:10 - 100mW(不带背光 10mW,带背光不大于 100mW);

4.显示内容:
     ● 128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字*4 行。

     ● 按照 12*12 点阵汉字来计算可显示 10 字/行*2 行。
     ● 可显示 16 个*2 行 8*16 点阵的英文、数字、符号。
     ● 可显示 21 个*4 行 5*8 点阵的英文、数字、符号。
5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。

6.接口简单方便:采用 4 线 SPI 串口。
7.工作温度:-20℃ - 70℃;

8.储存温度:-30℃ - 80℃;

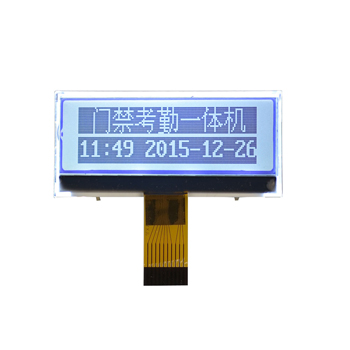

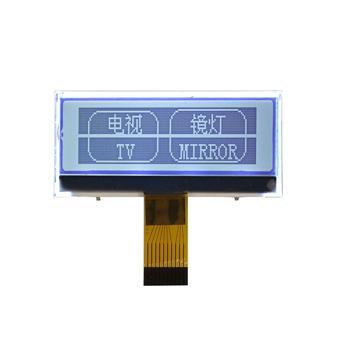

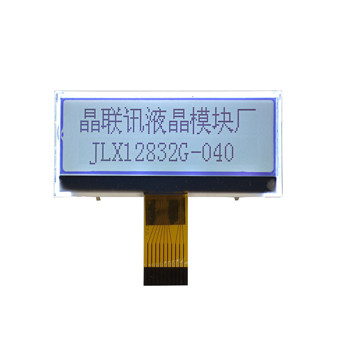

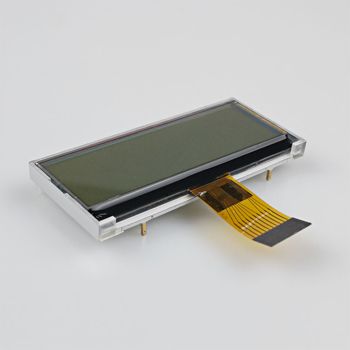

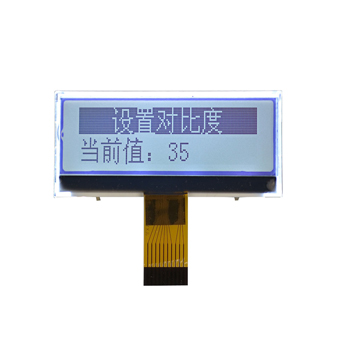

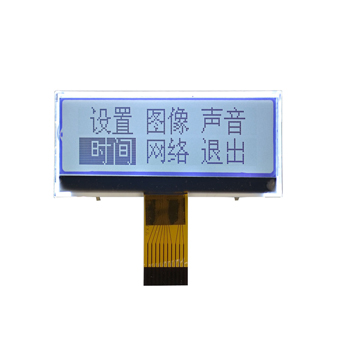

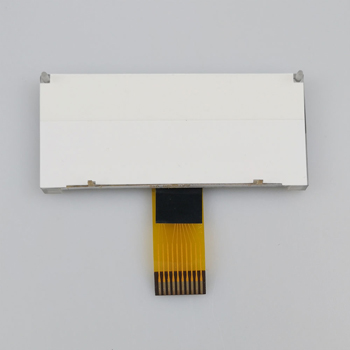

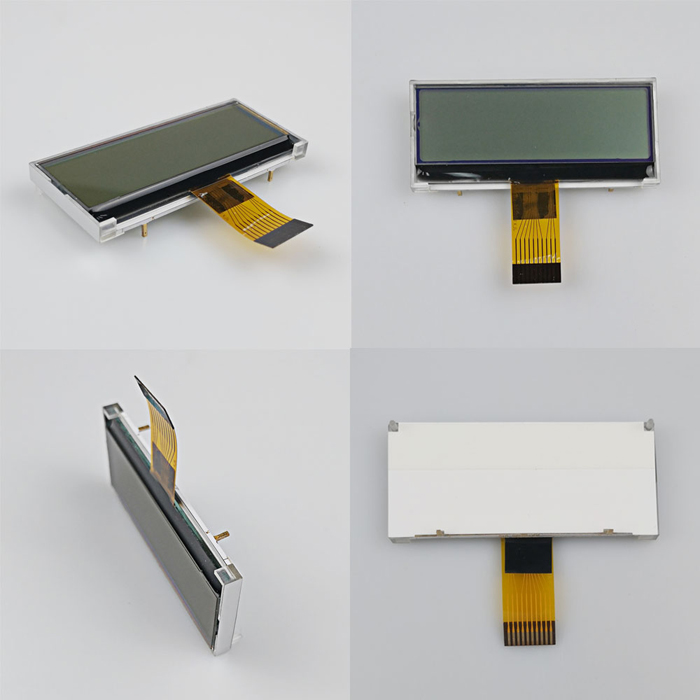

4.产品展示


JLX12832G-040-BN(插接式FPC)
