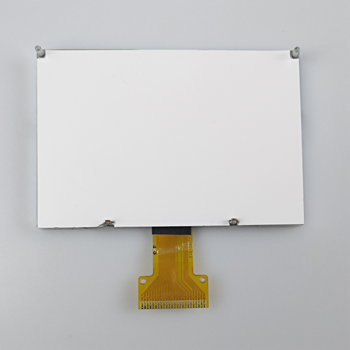

JLX19296G-919-BN(焊接式FPC)
品名: 液晶模块

型号:JLX19296G-919-BN(焊接式FPC)

点阵:192*96

外形尺寸:79.4*53.8*5.0mm

视窗尺寸:74.6*41.3mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等


详情

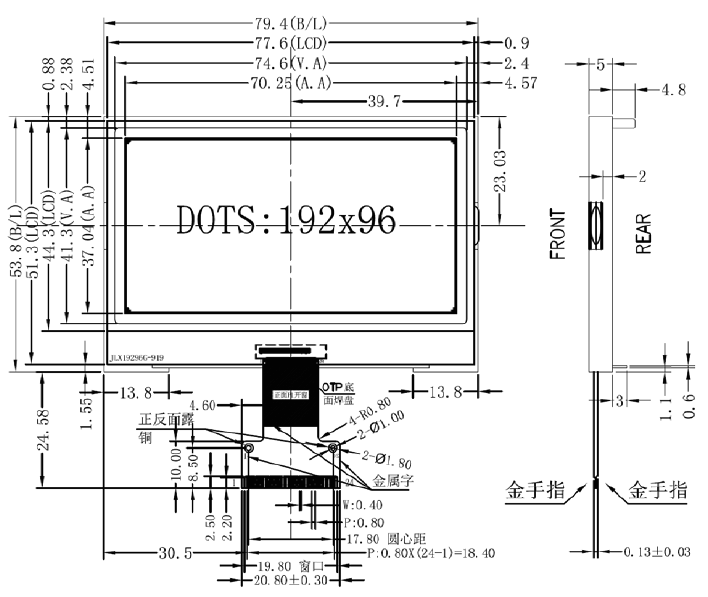

1.产品结构



2.引脚功能

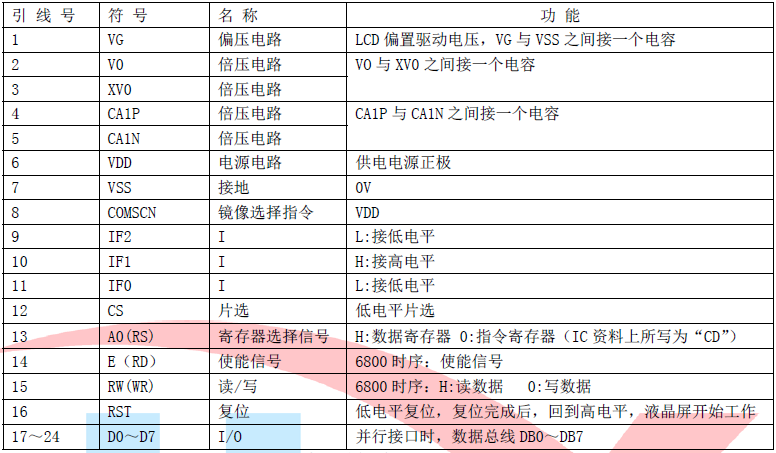

(1)并行时接口引脚功能

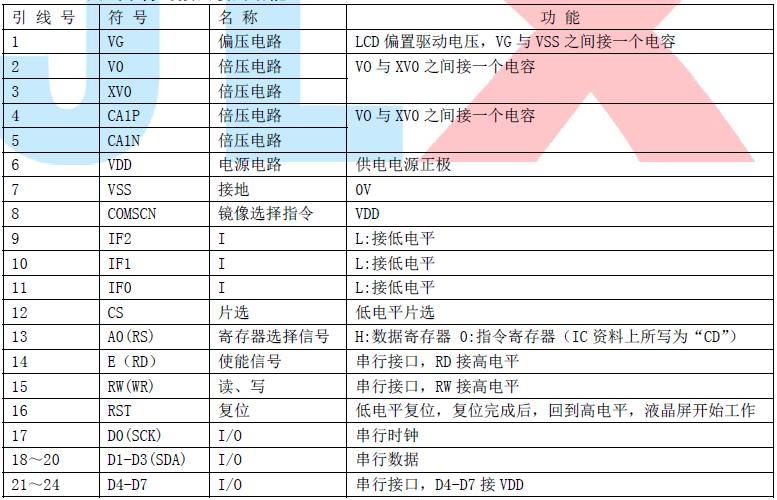

(2)四线串行时接口引脚功能

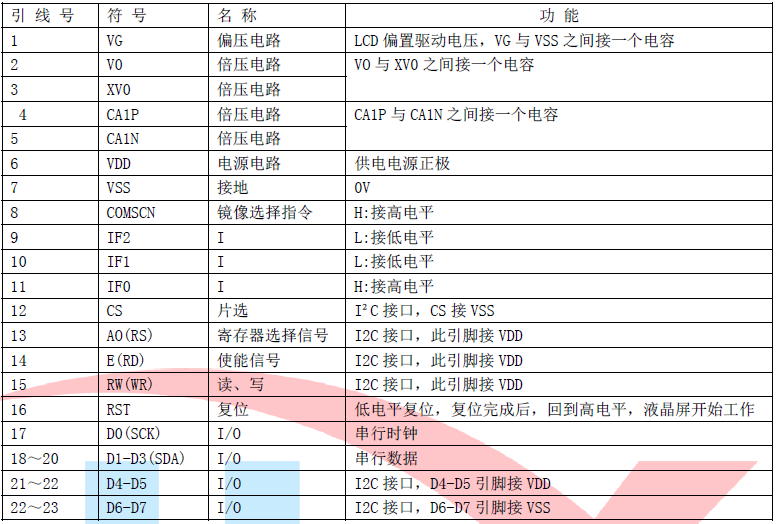

(3)I²C 总线时接口引脚功能


3.产品特点

1.结构牢: 背光带有挡墙,焊接式FPC
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3.功耗低。
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口,I2C 接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
     ●192*96 点阵单色图片。
     ●或显示12 个×6 行=72 个的16*16 点阵的汉字,按照24*12 点阵汉字来计算可显示8
字/行*8 行。
     ●或显示24 个×6 行=144 个的8*16 点阵的英文、数字、符号。
     ●或显示38 个×24 行的5*8 点阵的英文、数字、符号。;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC(JLX-GB2312)
来显示汉字。

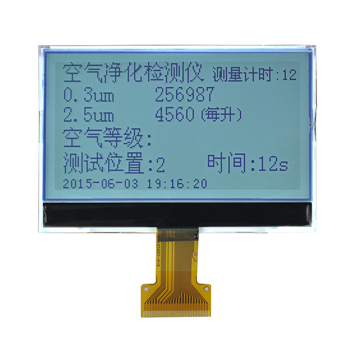

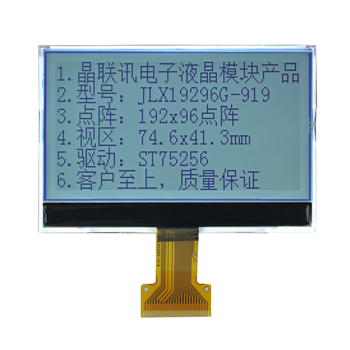

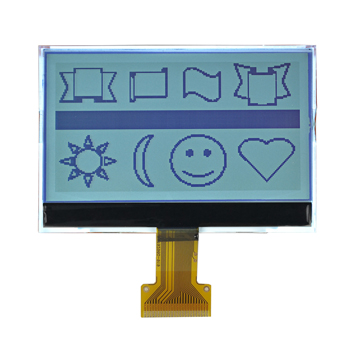

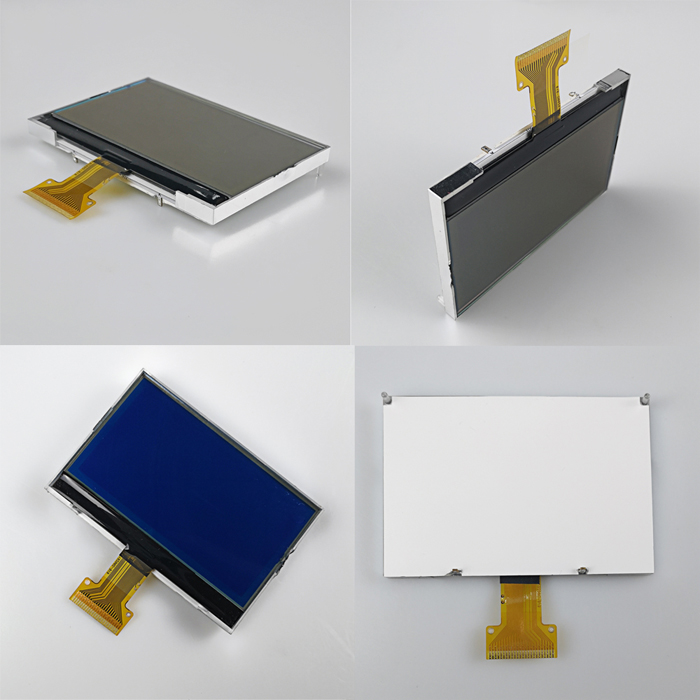

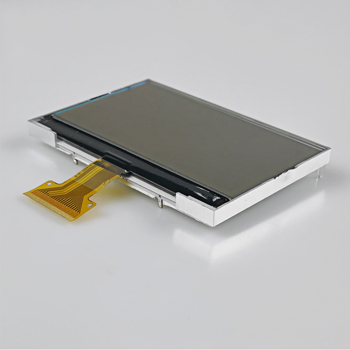

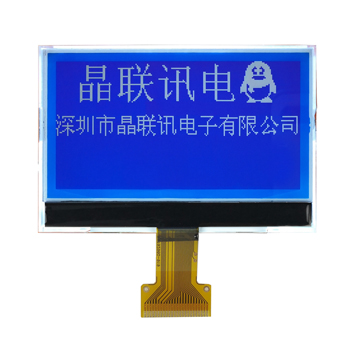

4.产品展示


JLX19296G-919-BN(焊接式FPC)

温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

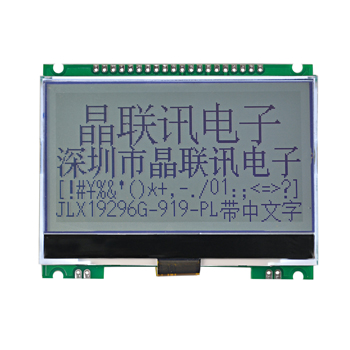

需要带PCB板的请点击下图:
