JLX19296G-38006-BN(插接式FPC)
品名:液晶模块

型号:JLX19296G-38006-BN(插接式FPC)

点阵:192*96

外形尺寸:71.3*48.2*5.3mm

视窗尺寸:66*38mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 各种仪器仪表上,考勤系统,门禁系统


详情

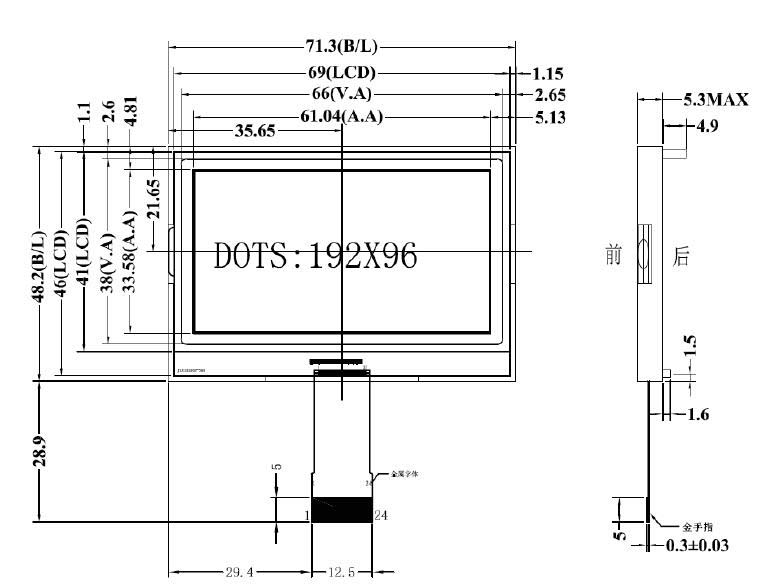

1.产品结构


2.引脚功能

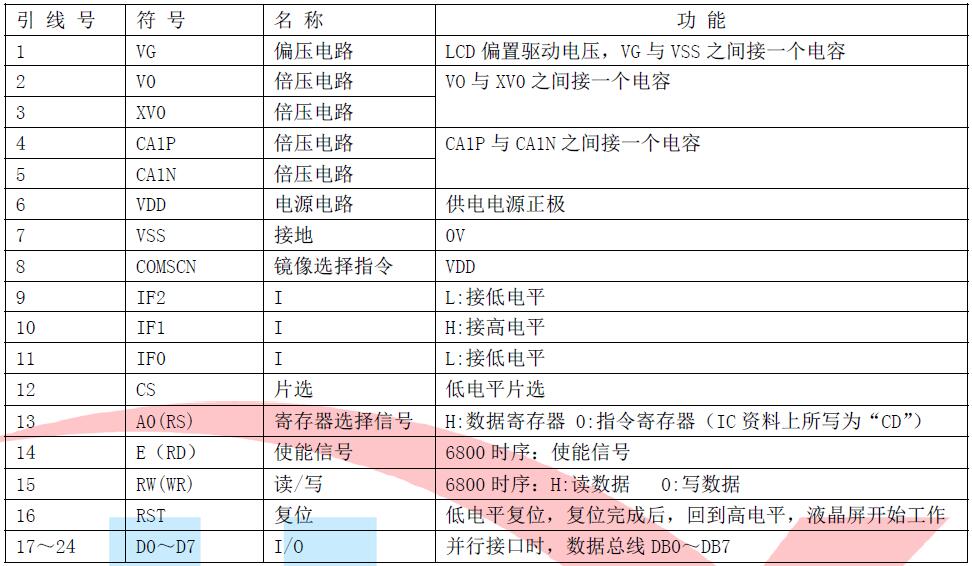

(1)并行时接口引脚功能

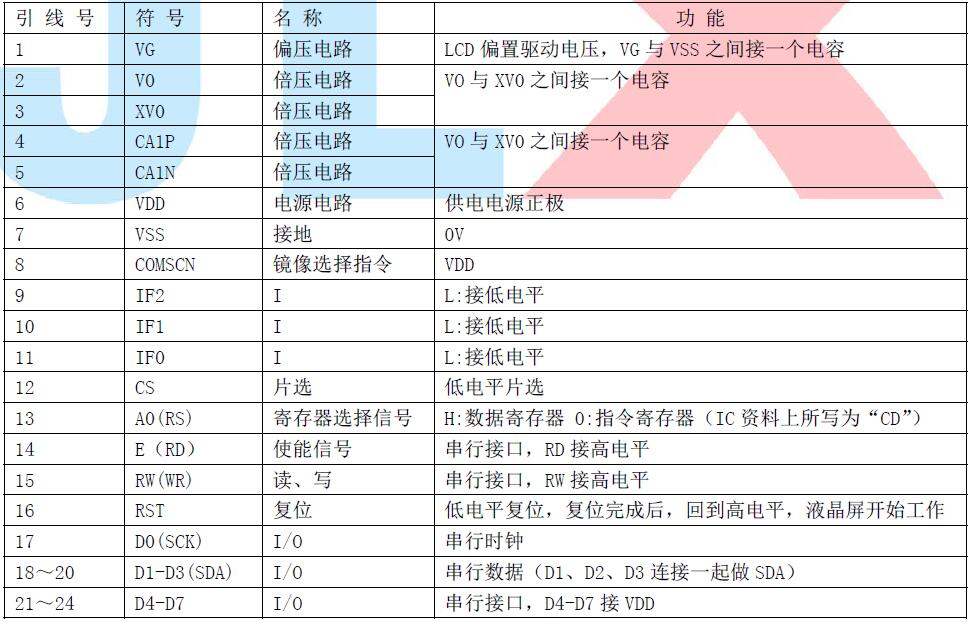

(2)四线串行时接口引脚功能

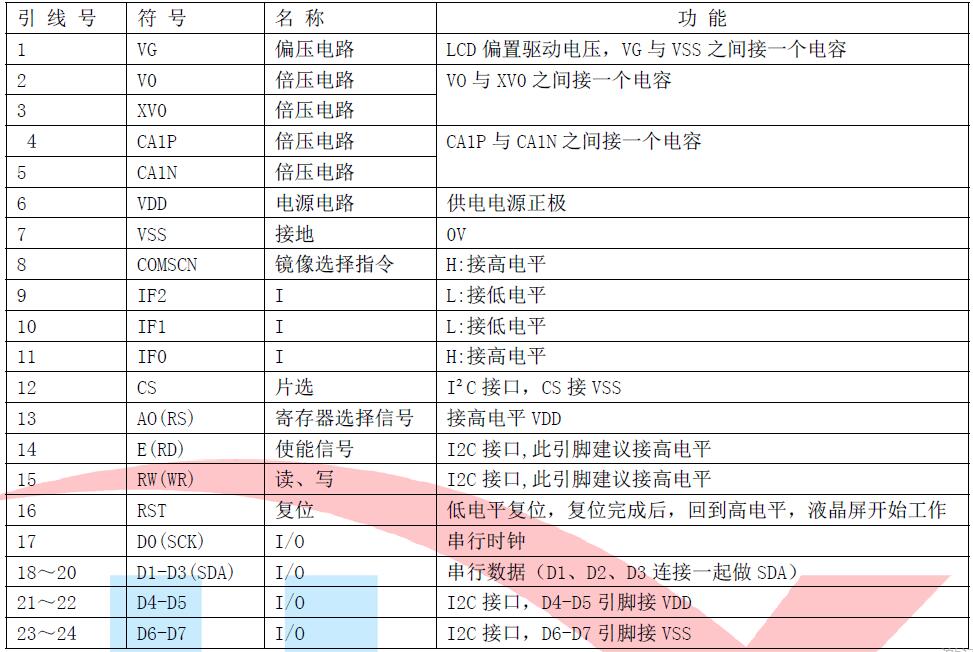

(3)I²C 总线时接口引脚功能



3.产品特点

1. 结构牢: 背光带有挡墙,插接式FPC
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗低。
4.接口简单方便:可采用4 线SPI 串行接口、并行接口,I2C 接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
      ●192*96 点阵单色图片。
      ●或显示12 个×6 行=72 个的16*16 点阵的汉字,按照24*12 点阵汉字来计算可显示8
字/行*8 行。
      ●或显示24 个×6 行=144 个的8*16 点阵的英文、数字、符号。
      ●或显示38 个×24 行的5*8 点阵的英文、数字、符号。;
      ●可选用16*16 点阵或其他点阵的图片来自编汉字也可配合晶联讯字库IC(JLX-GB2312)
来显示汉字。

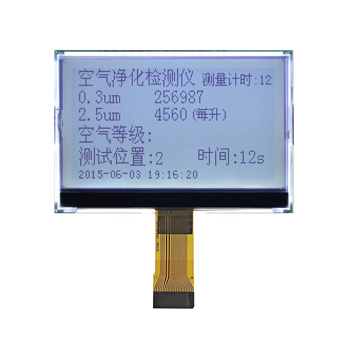

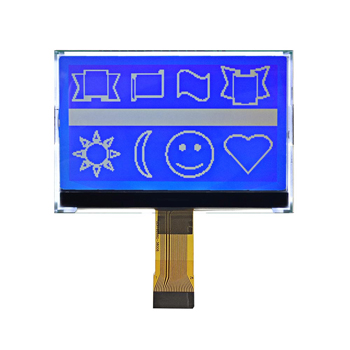

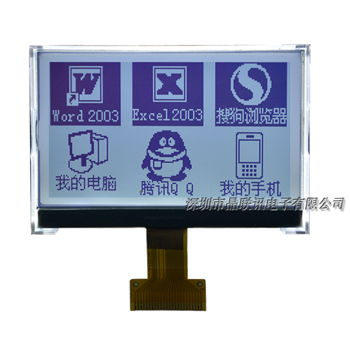

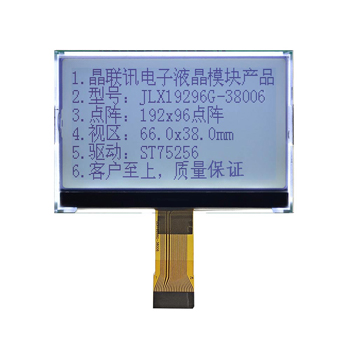

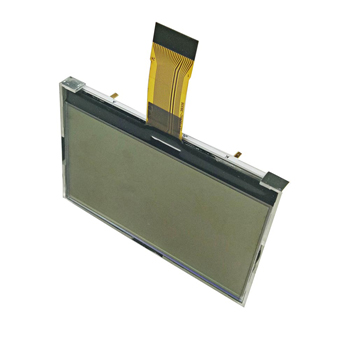

4.产品展示


JLX19296G-38006-BN(插接式FPC)


需要焊接式的FPC排线请点击下图:

JLX19296G-380-BN
