JLX12864G-042-PC(带字库)
品名: 液晶模块

型号:JLX12864G-042-PC(带字库)

点阵:128*64

外形尺寸:79.4*60.8*6.04mm

视窗尺寸:73.6*40.2mm

显示颜色: 白底黑字

IC: ST7565R (驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

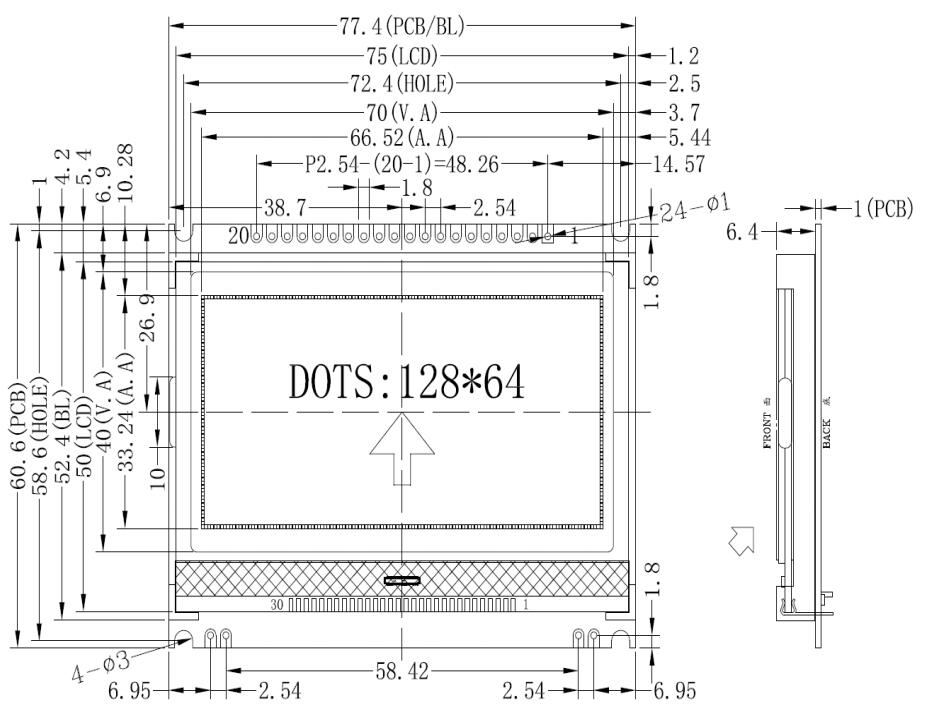

1.产品结构:

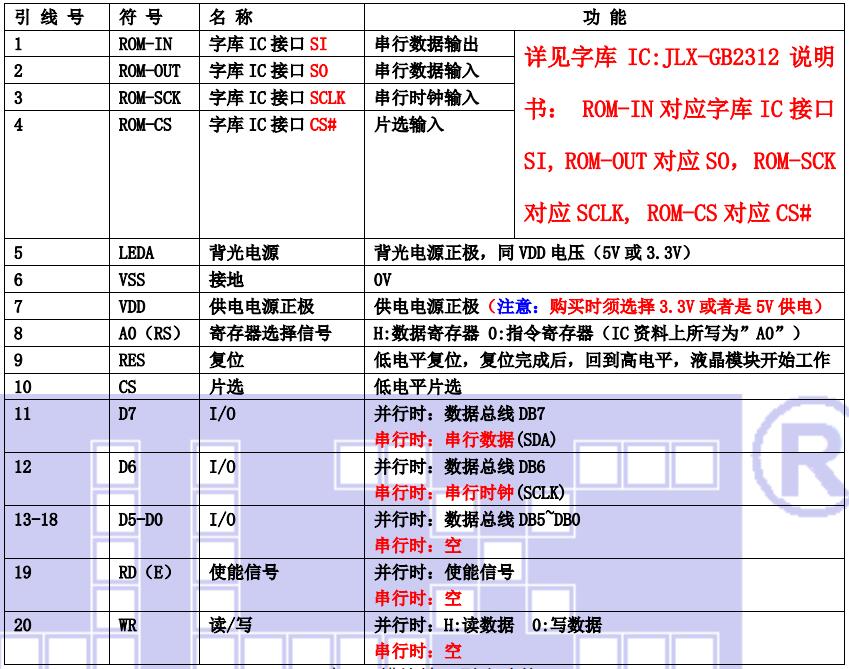

2.引脚功能:



3.产品特点:

1. 结构牢,背光有挡墙。
2.IC 采用矽创公司ST7565R,功能强大,稳定性好
3. 功耗低: 1~269mW(关掉背光:0.3mA@3.3V,打开背光不大于269mW);
4. 显示内容:
      ●128*64 点阵单色图片;
      ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。
      ●按照 8*16 点阵汉字来计算可显示16 字*4 行;
      ●按照 5*8 点阵汉字来计算可显示21 字*8 行;
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。并口时:可以“读-改-写”;
6. 接口简单方便: 可采用4 线SPI 串口,或选择并口(6800 时序和8080 时序可选)。
7. 工作温度宽:-20℃ - 70℃;
8.  储存温度宽:-30℃ - 80℃;

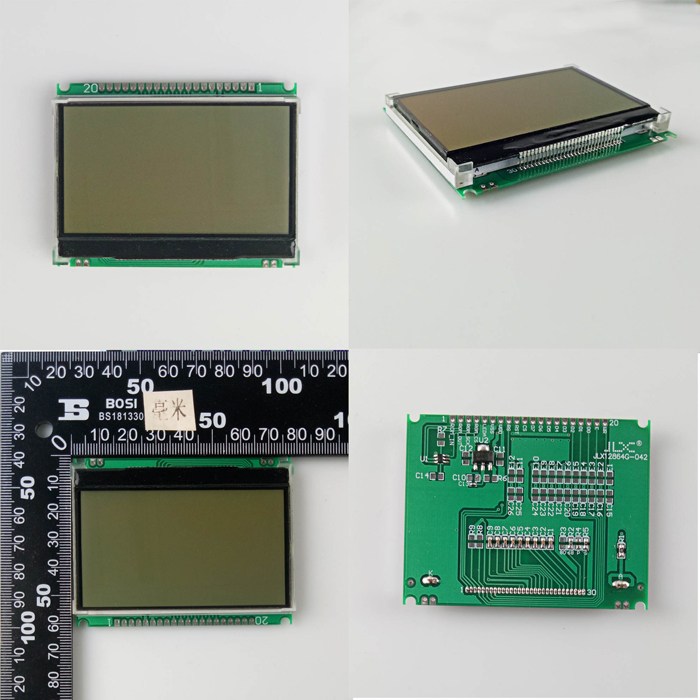

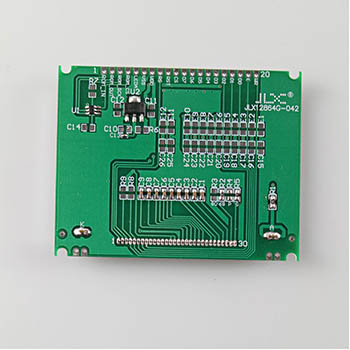

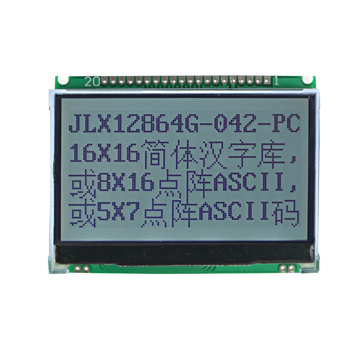

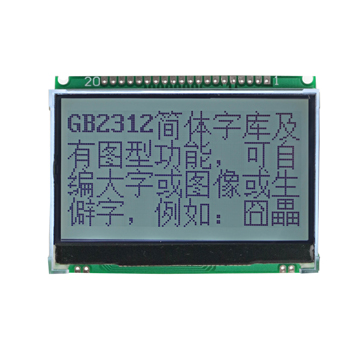

4.产品展示:




JLX12864G-042-PC(带字库)
