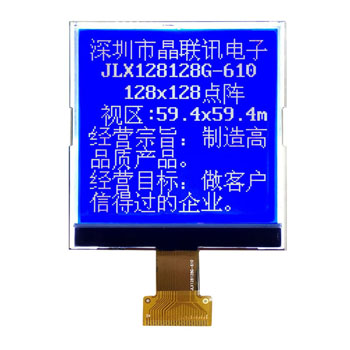

JLX128128G-610-BN(焊接式FPC)
品名: 液晶模块

型号:JLX128128G-610-BN(焊接式FPC)

点阵:128*128

外形尺寸:66*71.5*4.85mm

视窗尺寸:60*59.6mm

显示颜色: 白底黑字

IC: ST7571

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

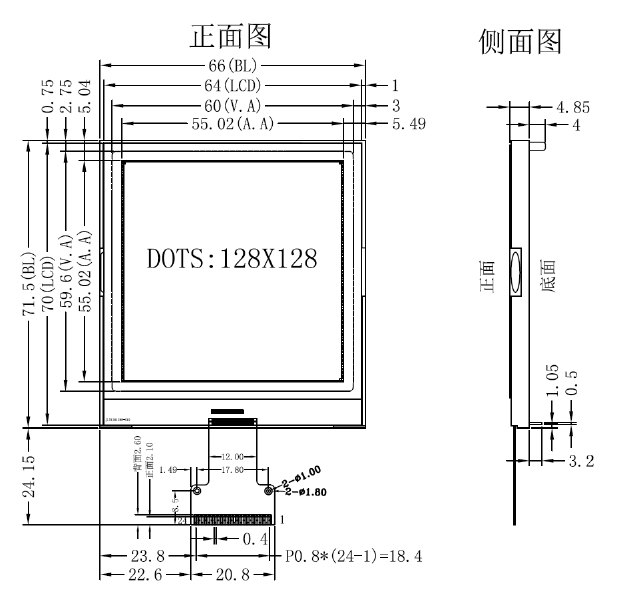

1.产品结构

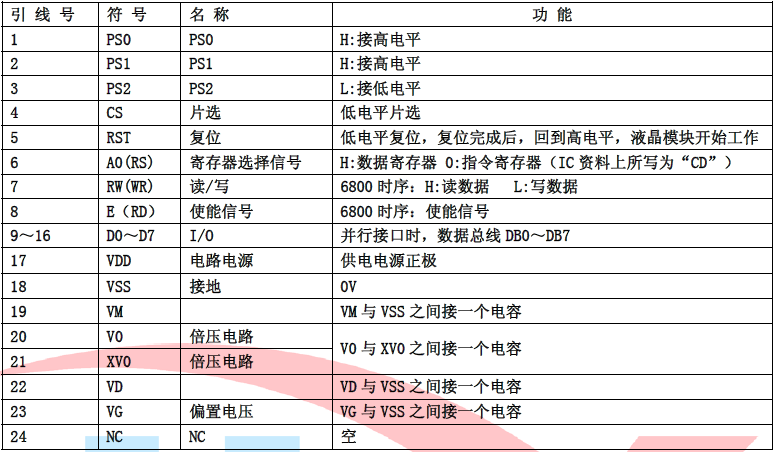

2.引脚功能

(1)并行6800 时接口引脚功能

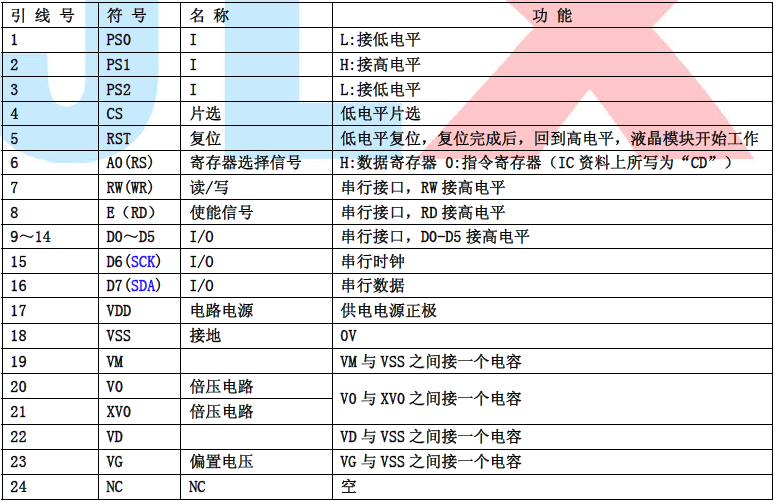

(2)四线串行时接口引脚功能

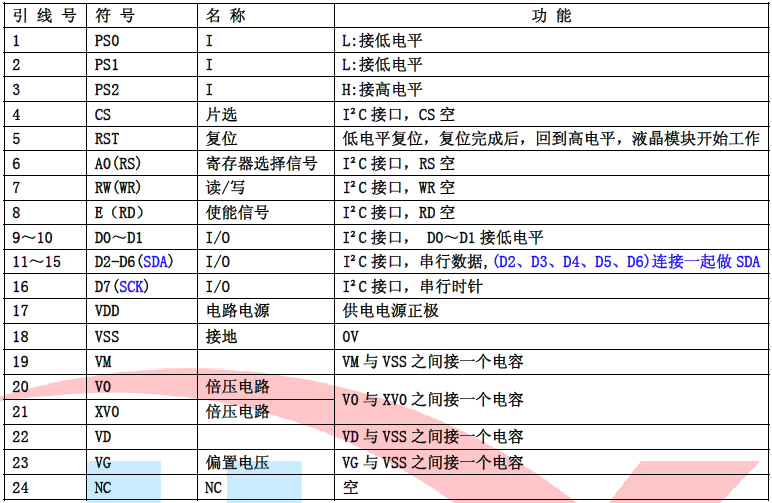

(3)I²C 总线时接口引脚功能


3.产品特点

1. 结构牢:带挡墙背光;
2. IC 采用ST7571,功能强大,稳定性好
3. 功耗低:1 - 270mW(不开背光1mW <3.3V@0.3mA>,开背光不大于270mW<3.3V@80mA>);
4. 显示内容:
      ●128*128 点阵单色图片或4 灰度级的图片,
      ●或显示8 个×8 行=64 个的16*16 点阵的汉字。
     ●或显示16 个×8 行=128 个的8*16 点阵的英文、数字、符号。
     ●或显示21 个×16 行的5*8 点阵的英文、数字、符号。
     ●可选用16*16 点阵或其他点阵的图片来自编汉字,也可配合晶联讯字库IC(JLX-GB2312)
来显示汉字。
5. 指令功能强;
6. 接口简单方便:可选I²C 总线、4 线SPI 串口、并口(6800 时序或8080 时序可选择)。
7.工作温度:-20℃ - 70℃;
8.储存温度:-30℃ - 80℃;

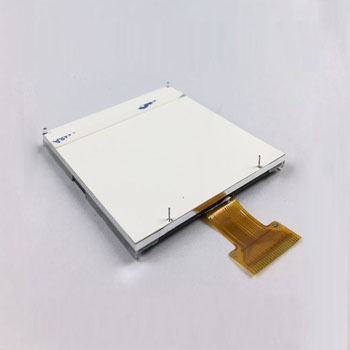

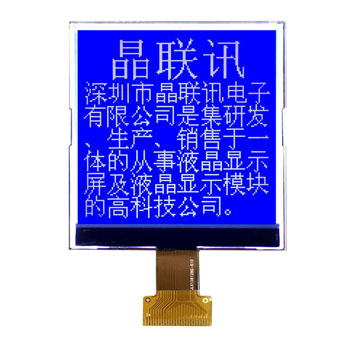

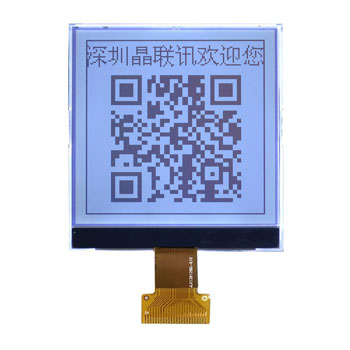

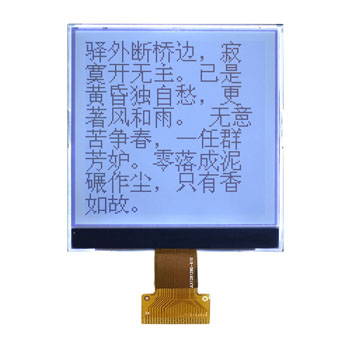

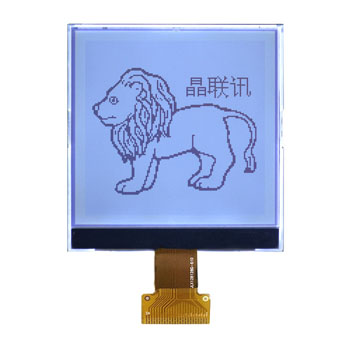

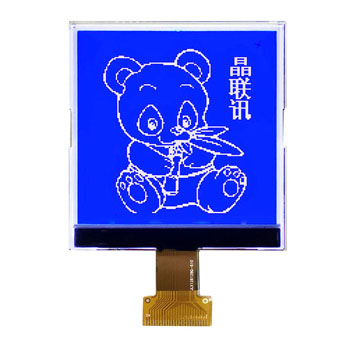

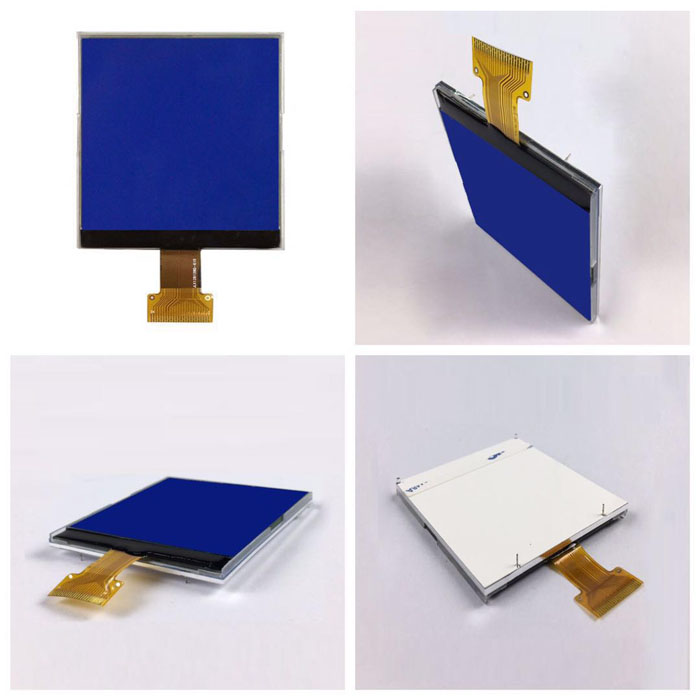

4.产品展示



JLX128128G-610-BN(焊接式FPC)
