JLX172104G-590-PC(带字库)
品名: 液晶模块

型号:JLX172104G-590-PC(带字库)

点阵:172*104

外形尺寸:50.25*48.75*5.0mm

视窗尺寸:45*28mm

显示颜色: 白底黑字

IC: ST75256(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,通信设备系统,环保系列,金融系列等
详情

1.产品结构

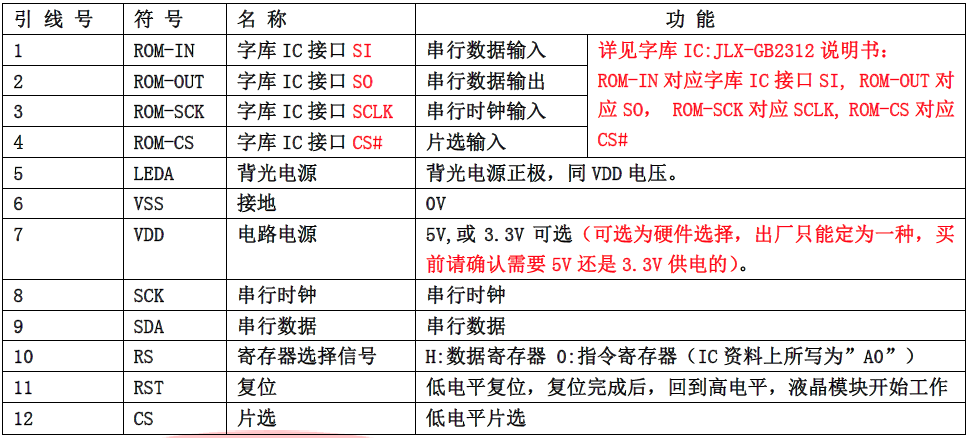

2.引脚功能


3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗低: 不带背光1mW(3.3V*0.3mA),带背光不大于150mW(3.3V*45mA);
4. 显示内容:
     (1)172*104 点阵单色图片,或其它小于172*104 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示10 字*6 行;
     (3)按照 8*16 点阵汉字来计算可显示21 字*6 行;
     (4)按照 5*8 点阵汉字来计算可显示21 字*13 行;
5.指令功能强: 可软件调对比度;
6.接口简单方便: 采用4 线SPI 串行接口。
7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

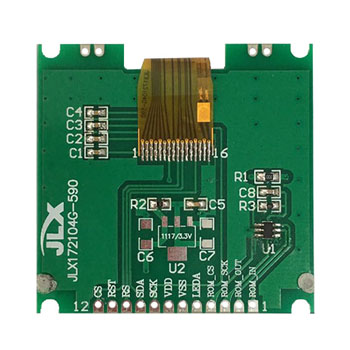

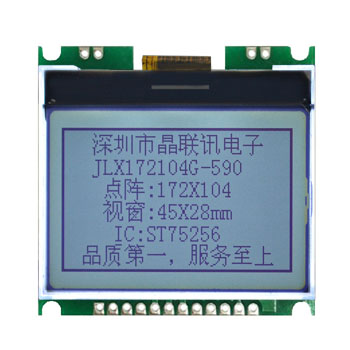

4.产品展示

JLX172104G-590-PC(带字库)
