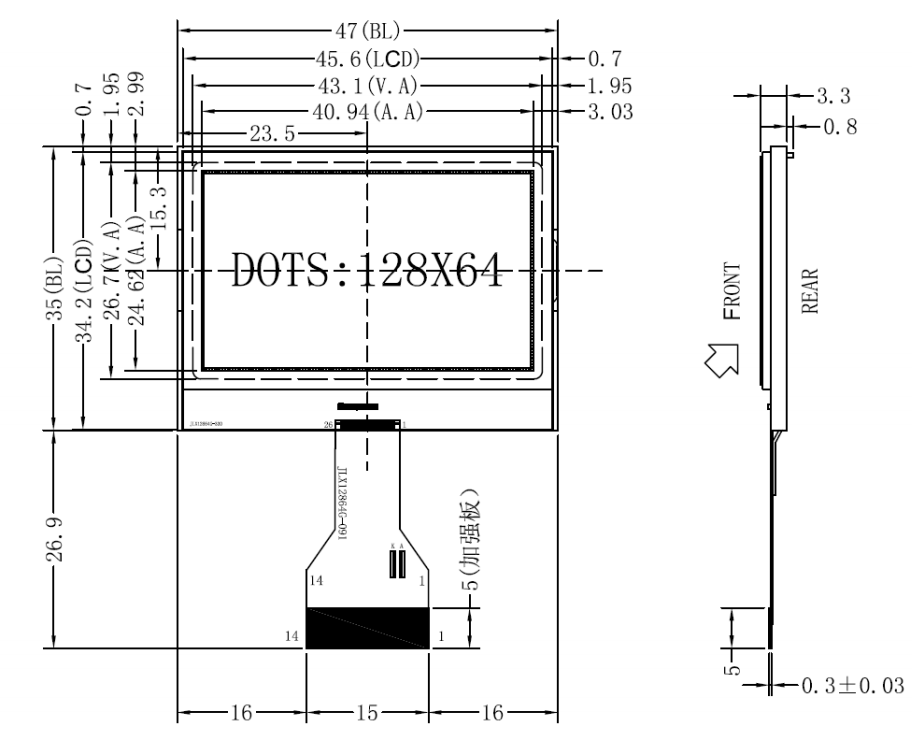

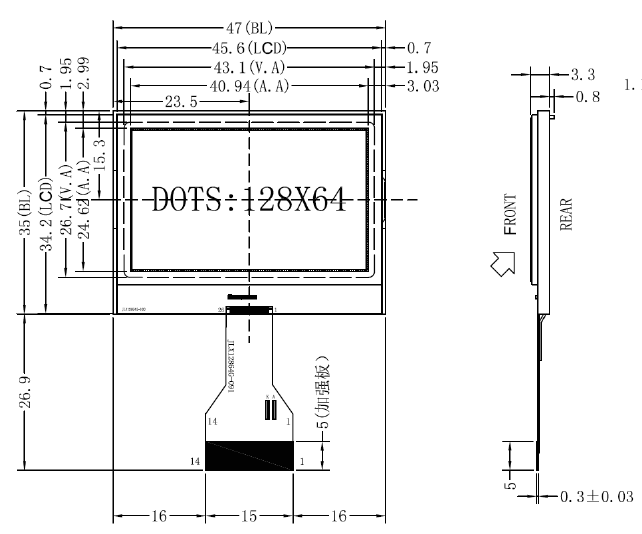

1.产品结构：

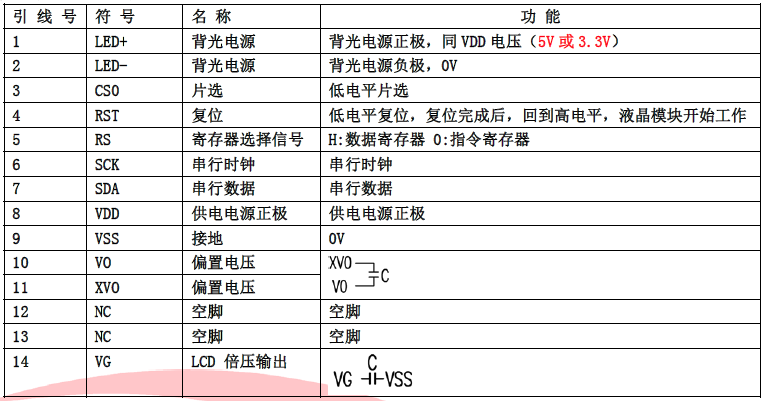

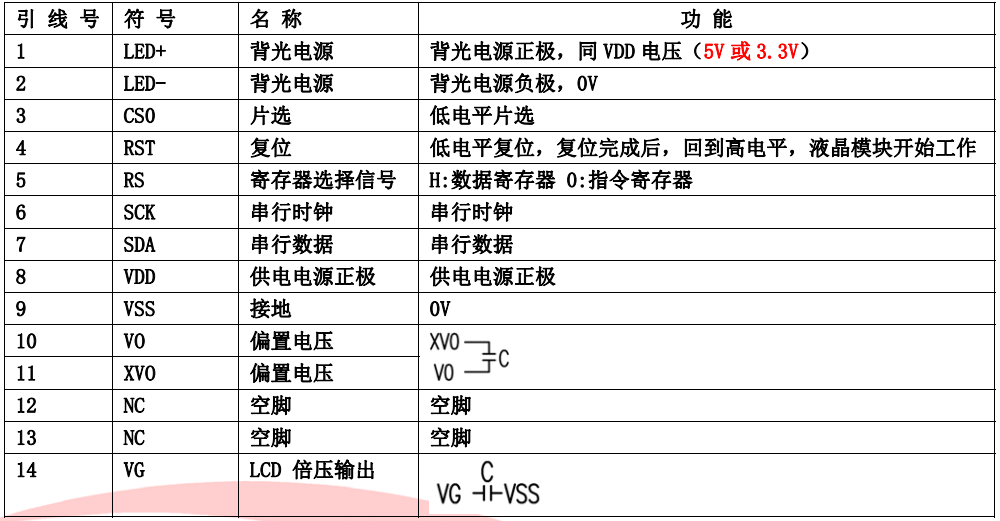

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，插接式 FPC。
2.IC 采用矽创公司 ST7567,功能强大，稳定性好
3.功耗低: 1～100mW（关掉背光：0.3mA@3.3V,打开背光不大于 100mW）;

4. 显示内容:
     ● 128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。并口时：可以“读-改-写”;

6. 接口简单方便: 采用 4 线 SPI 串行接口。

7. 工作温度:-20℃ - 70℃;
8. 储存温度:-30℃ - 80℃;

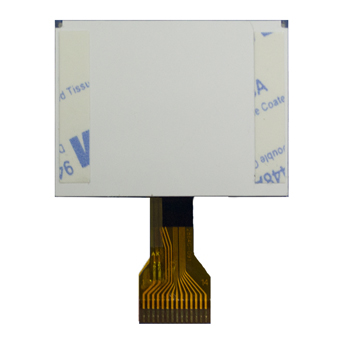

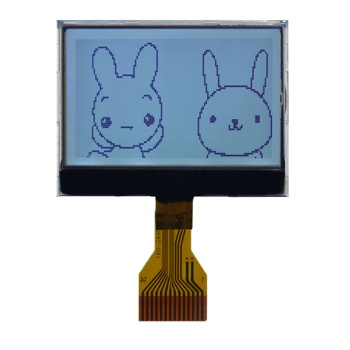

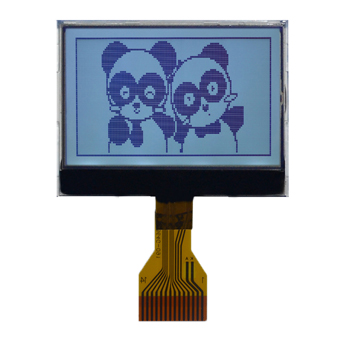

4.产品展示：

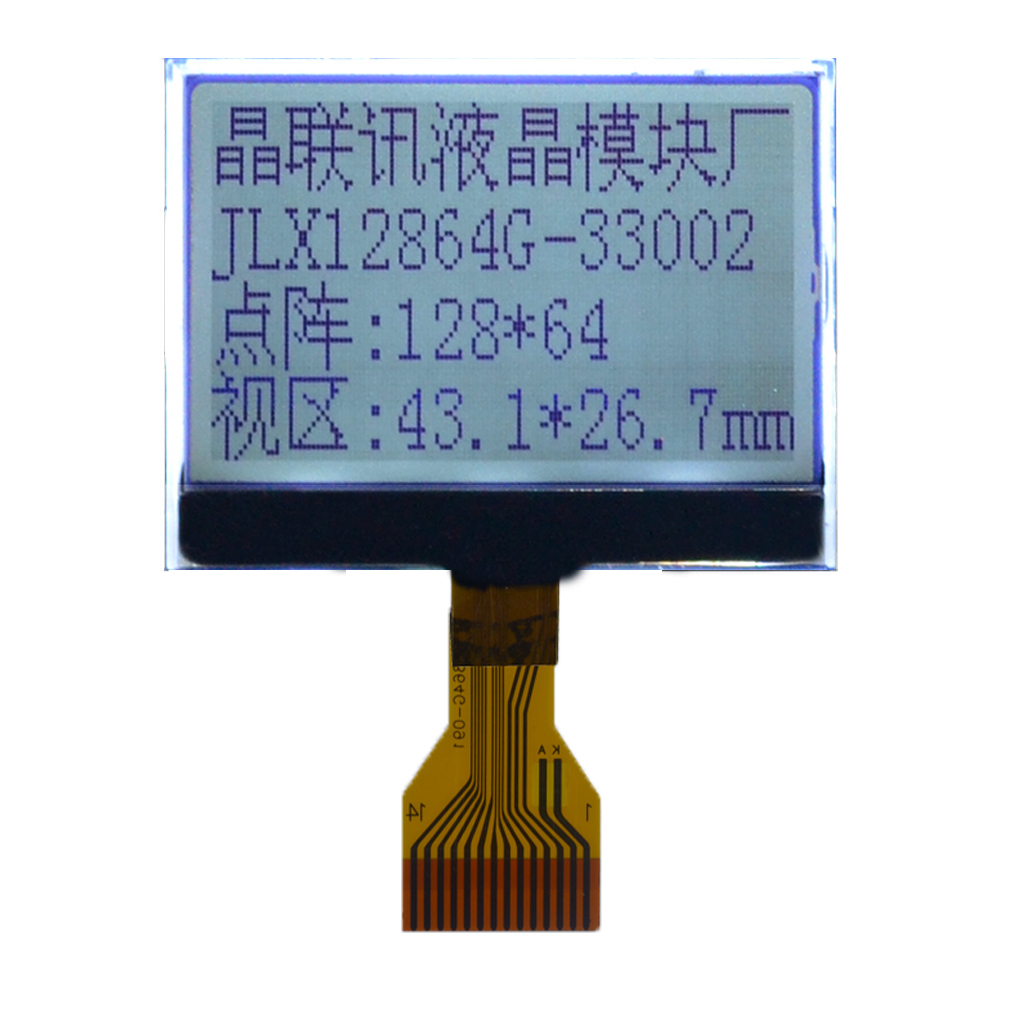

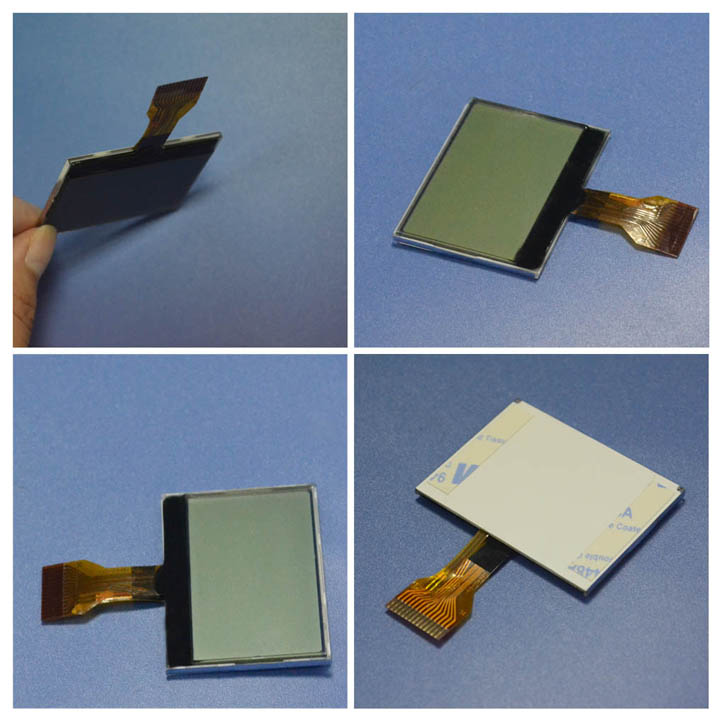

JLX12864G-33002-BN(插接式FPC)

需要焊接式FPC排线的请点击下图：
