JLX12864G-350-PC(带字库)
品名: 液晶模块

型号:JLX12864G-350-PC(带字库)

点阵:128*64

外形尺寸:47*42.8*4.3mm

视窗尺寸:43.1*26.7mm

显示颜色: 白底黑字

IC: UC1701X (驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.
详情

1.产品结构

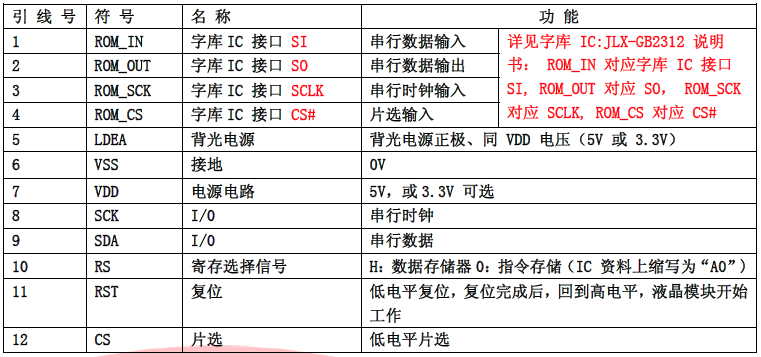

2.引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用UC1701X,功能强大,稳定性好.
3. 功耗低:不带背光1mW(3.3V*0.3mA),带背光不大于150mW(3.3V*45mA)
4. 显示内容:
      ●128*64 点阵单色图片;或其它小于128*64点阵的单色图片:
      ●可选用16*16 点阵或其他点阵的图片来自编汉字,
按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。

5. 指令功能强:
6. 接口简单方便:采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;

8.储存温度宽:-30℃ - 80℃;

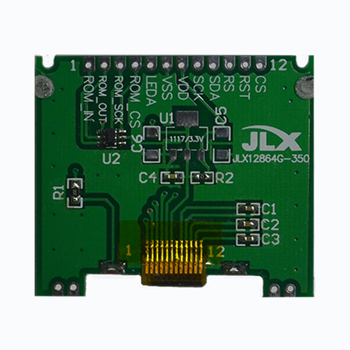

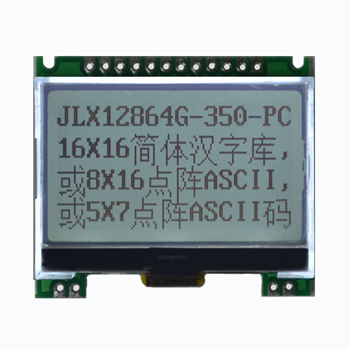

4.产品展示

JLX12864G-350-PC(带字库)

需要不带PCB板(玻璃+背光)的请点击下图:
