JLX12864G-135-BN(焊接式FPC)
品名: 液晶模块

型号:JLX12864G-135-BN(焊接式FPC)

点阵:128*64

外形尺寸:29.90*22.10*6.7mm

视窗尺寸:25.5*13.3mm

显示颜色: 白底黑字/黑底白字可选

IC: UC1701X

应用范围: 各种仪器仪表上,考勤系统,门禁系统
详情

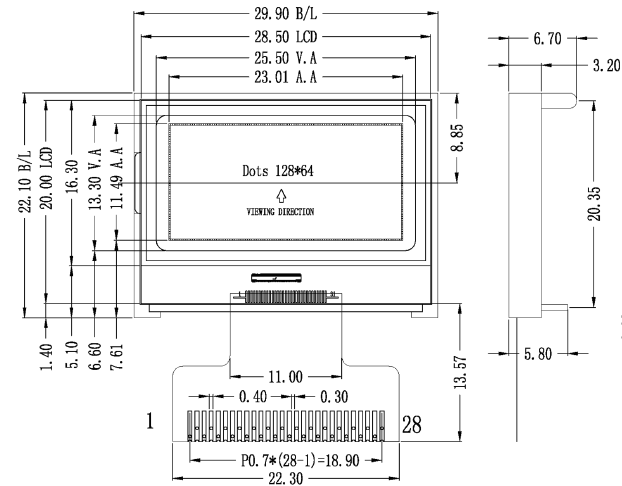

1.产品结构

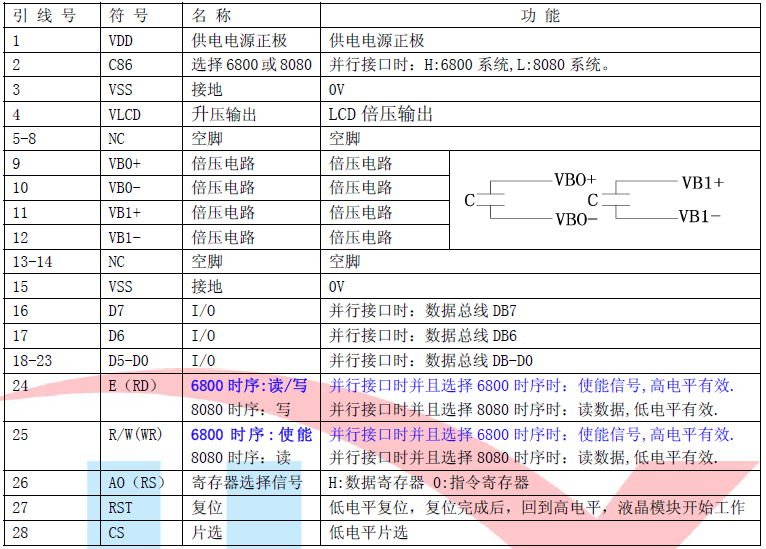

2.引脚功能



3.产品特点

1.结构牢:背光带有挡墙,焊接式 FPC。
2.IC 采用矽创公司 UC1701X,功能强大,稳定性好

3. 显示内容:
     ● 128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

4.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。并口时:可以“读-改-写”;

5. 接口简单方便:采用并行接口
6. 工作温度宽:0℃ +50℃;
7. 功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

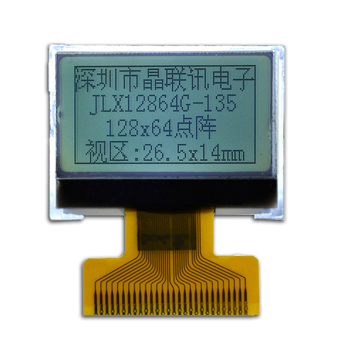

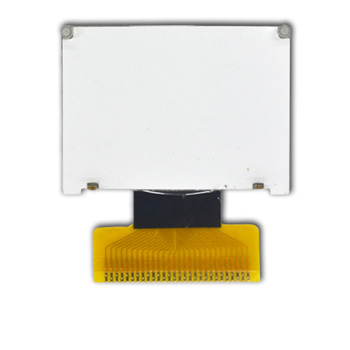

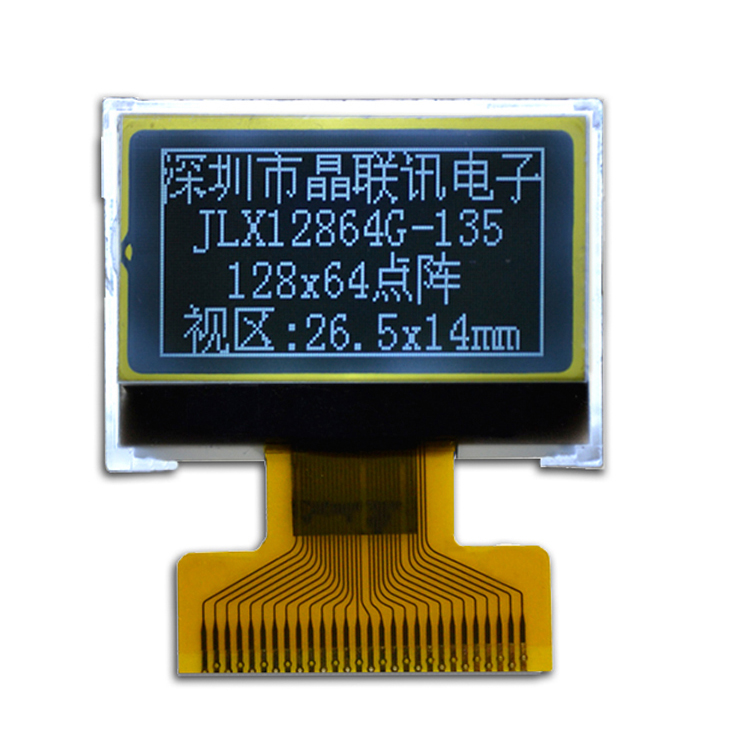

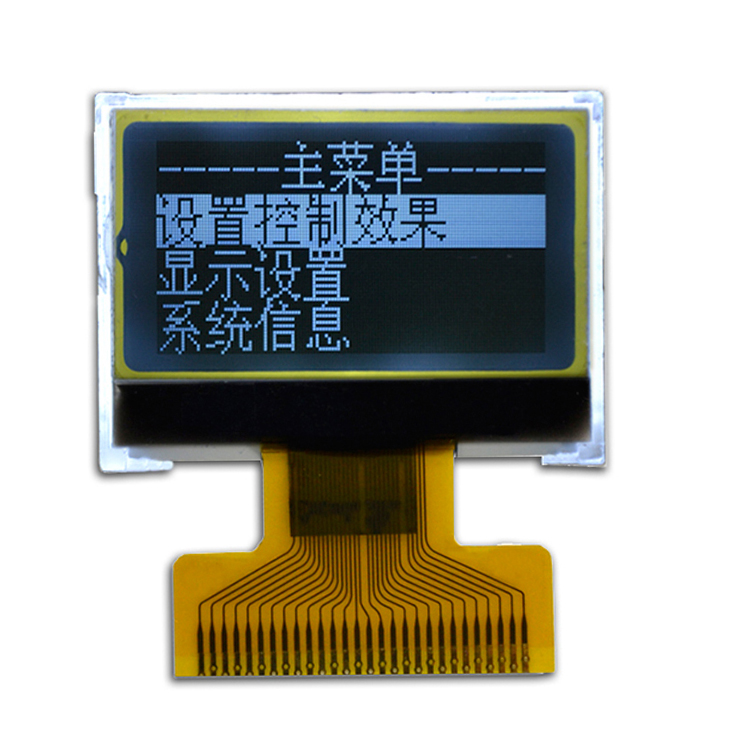

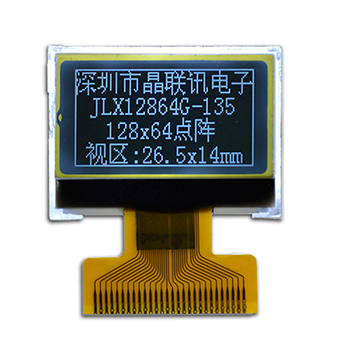

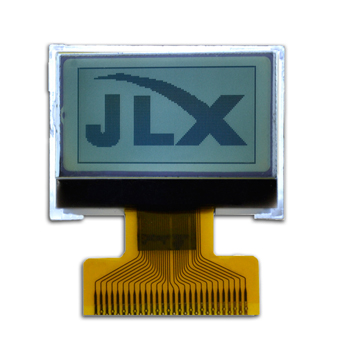

4.产品展示:

JLX12864G-135-BN(焊接式FPC)
