1.产品结构：

2.引脚功能：

3.产品特点：

1. 结构牢：背光带有挡墙，焊接式 FPC。
2.IC 采用矽创公司 ST7565R,功能强大，稳定性好
3. 功耗低:5 - 100mW（不带背光 5mW,带背光不大于 100mW）;

4.显示内容:
     ● 128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5.指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;

6. 接口简单方便:可采用 4 线 SPI 串行接口，或选择并行接口。
7. 工作温度:-20℃ - 70℃;

8. 储存温度:-30℃ - 80℃;
9. 可靠性高:寿命为 50,000 小时(25℃)。

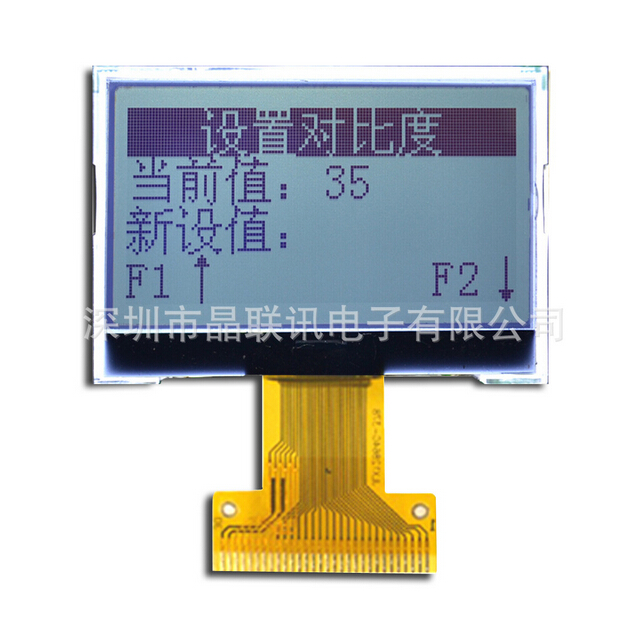

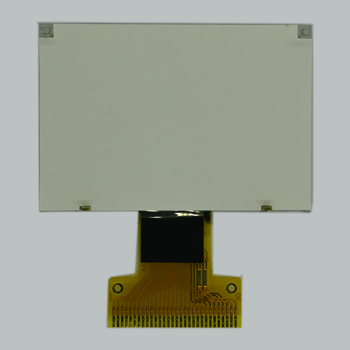

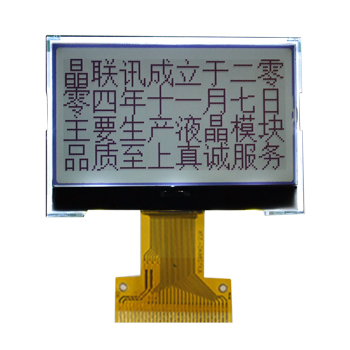

4.产品展示：

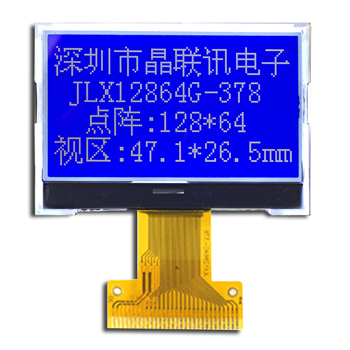

JLX12864G-378-BN(焊接式FPC)

温馨提示：

带PCB板的可以选择3.3V或5V,带字库或不带字库；不带PCB板的只能是3.3V，不带字库。

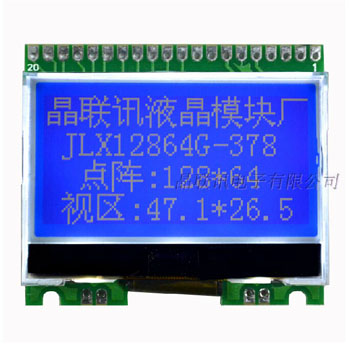

需要带PCB板的请点击下图：
