JLX12864G-139-PN(不带字库)

品名： 液晶模块

型号：JLX12864G-139-PN(不带字库)

点阵：128*64

外形尺寸：70*54.8*5.3mm

视窗尺寸：54.2*32.5mm

显示颜色： 白底黑字/绿底黑字/蓝底白字可选

IC: ST7565R

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.

详情

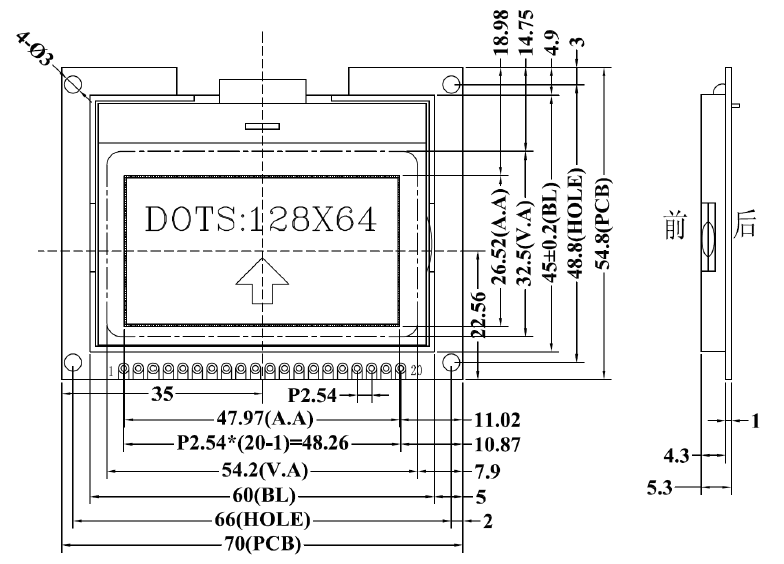

1.产品结构：

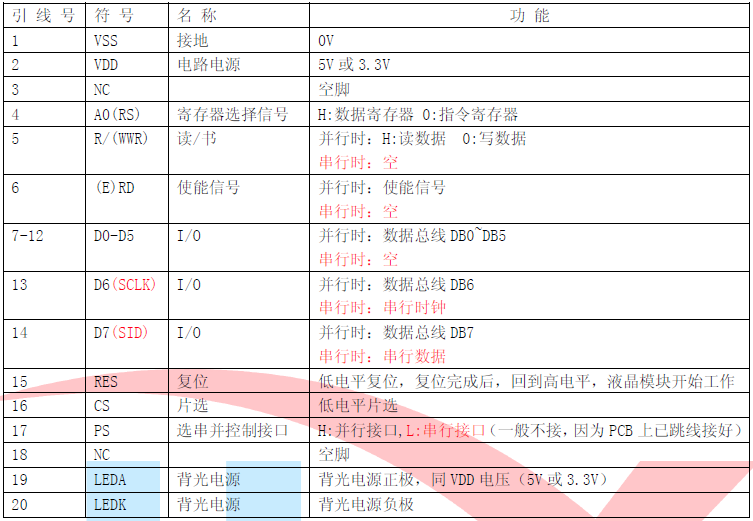

2.引脚功能：

3.产品特点：

1. 结构牢。
2.IC 采用矽创公司ST7565R,功能强大，稳定性好
3. 功耗低:2-200mW（不带背光<2mW,带背光<200mW）;
4. 显示内容:
●128*64 点阵单色图片;
●可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可显示8
字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5.指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6.接口简单方便:可采用4 线SPI 串行接口，或选择并行接口。
7.工作温度宽:-20℃ - 70℃;

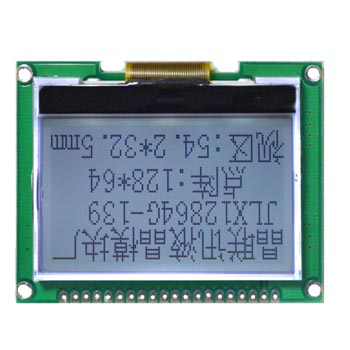

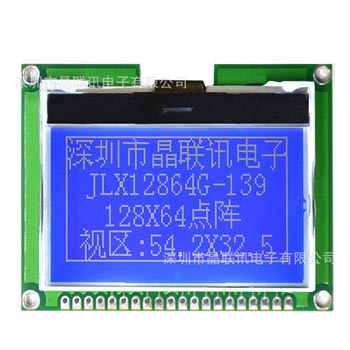

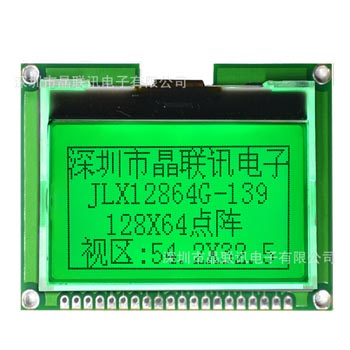

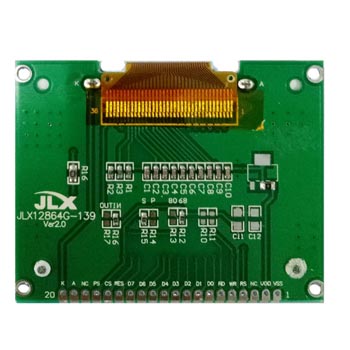

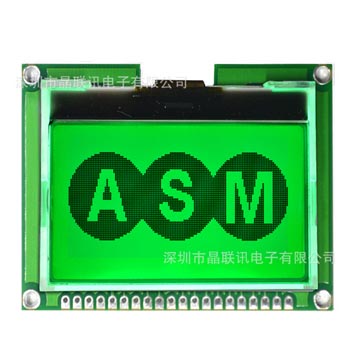

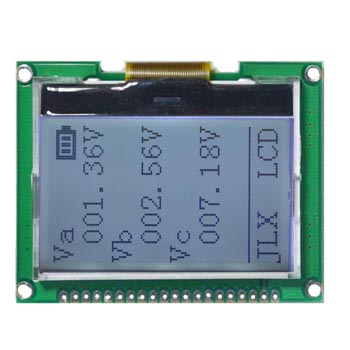

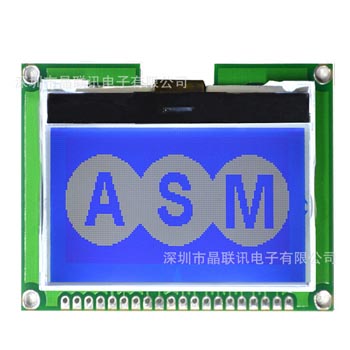

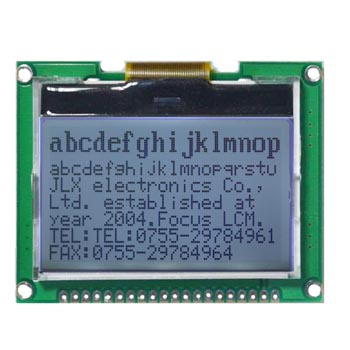

4.产品展示：
