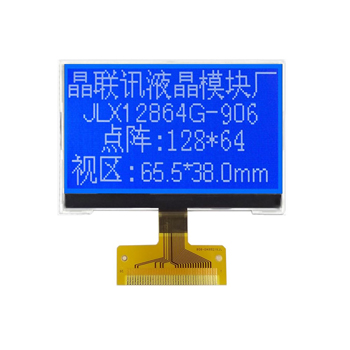

JLX12864G-906-BN(焊接式FPC)
品名: 液晶模块

型号:JLX12864G-906-BN(焊接式FPC)

点阵:128*64

外形尺寸:71.3*48.2*5.3mm

视窗尺寸:66*38mm

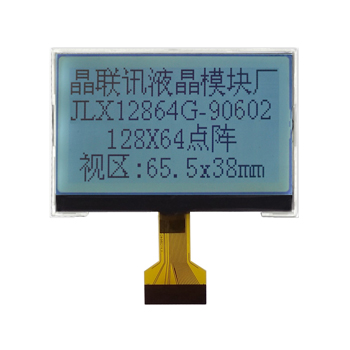

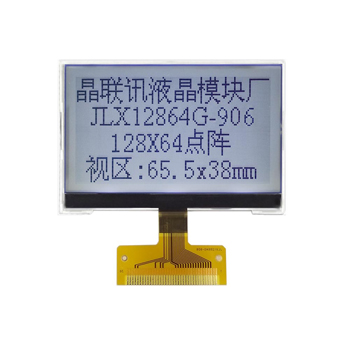

显示颜色: 白底黑字/蓝底白字/绿底黑字可选

IC: ST7567

应用范围: 各种仪器仪表上,考勤系统,门禁系统


详情

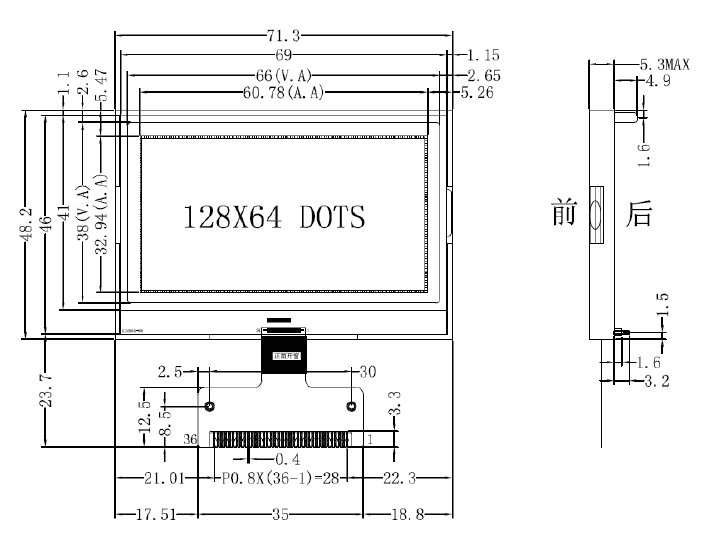

1.产品结构

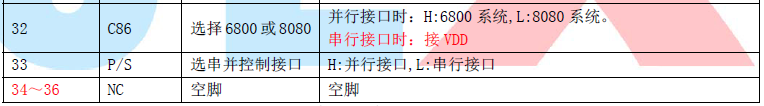

2.引脚功能




3.产品特点

1.结构牢:背光带有挡墙,焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大,稳定性好
3. 功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);

4. 显示内容:
      128*64 点阵单色图片;
     ● 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。

5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。并口时:可以“读-改-写”;

6.接口简单方便:可采用 4 线 SPI 串口,或选择并口(6800 时序和 8080 时序可选)。

7. 工作温度:-20℃ - 70℃

8. 储存温度:-30℃ - 80℃

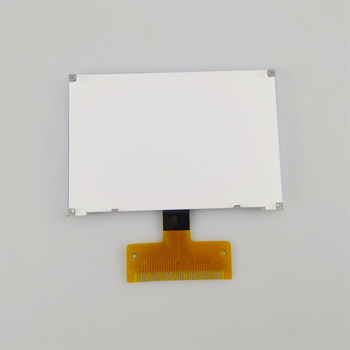

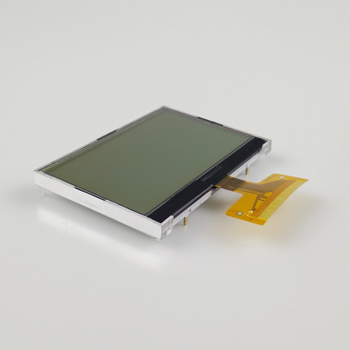

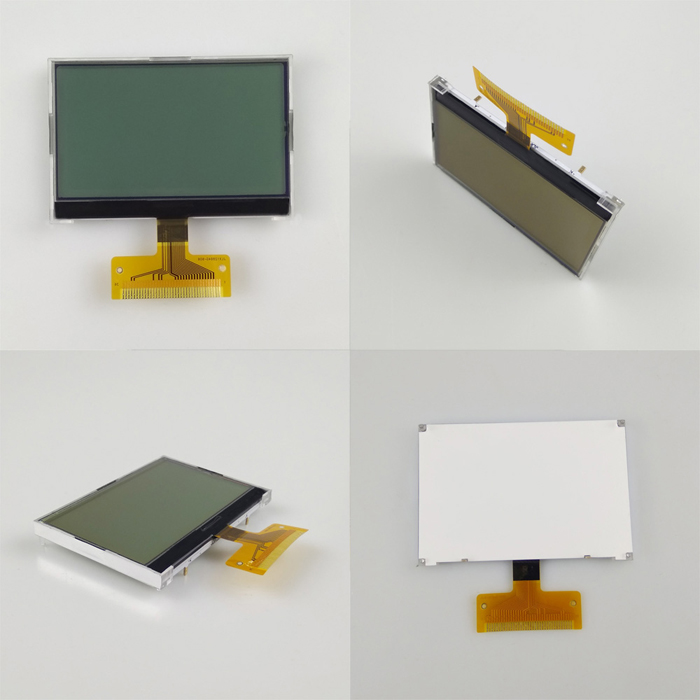

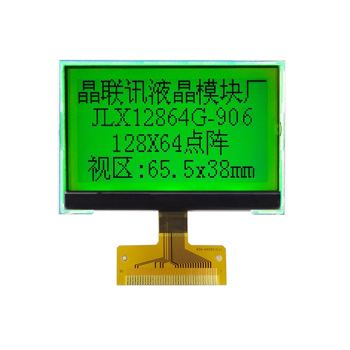

4.产品展示














JLX12864G-906-BN(焊接式FPC)

需要插座式FPC排线的请点击下图:
