JLX16080G-9801-BN（焊接式FPC）
品名： 液晶模块

型号：JLX16080G-9801-BN（焊接式FPC）

点阵：160*80

外形尺寸：71.3*48.2*5mm

视窗尺寸：65.8*38mm

显示颜色： 白底黑字/蓝底白字可选

IC: ST75256

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.
详情

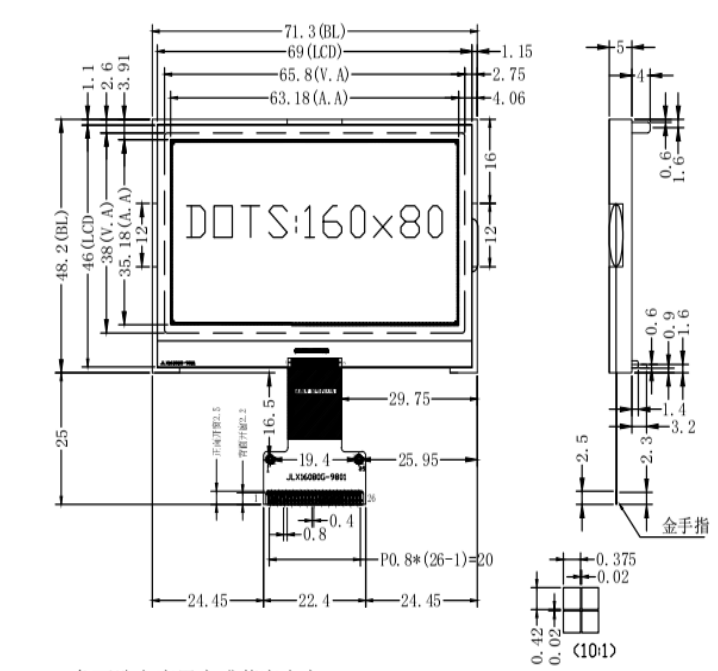

1.产品结构：



2.引脚功能：

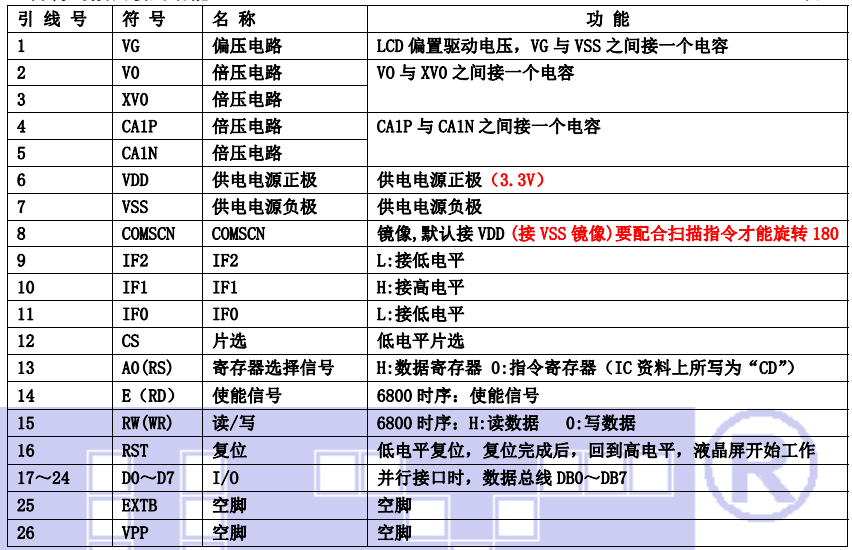

（1）并行时接口引脚功能

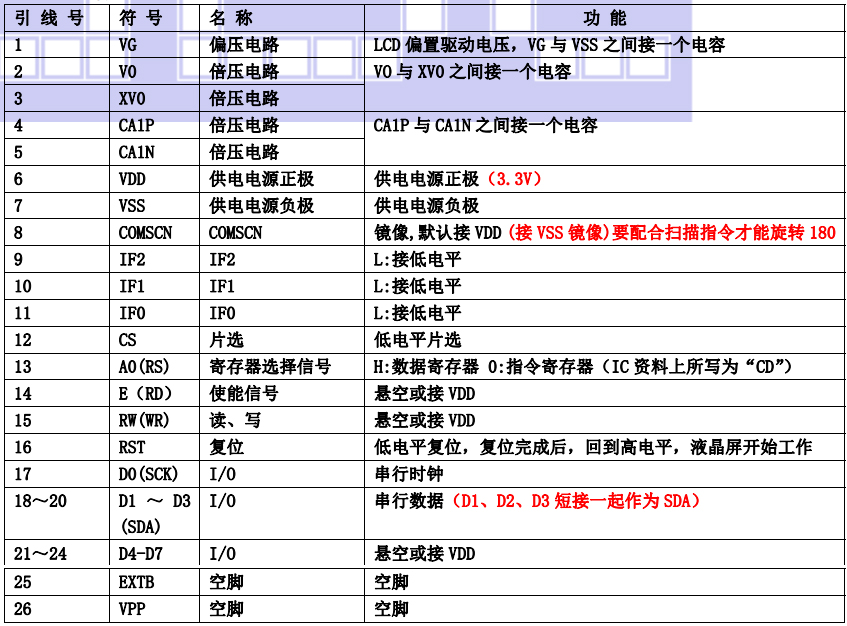

（2）四线串行时接口引脚功能

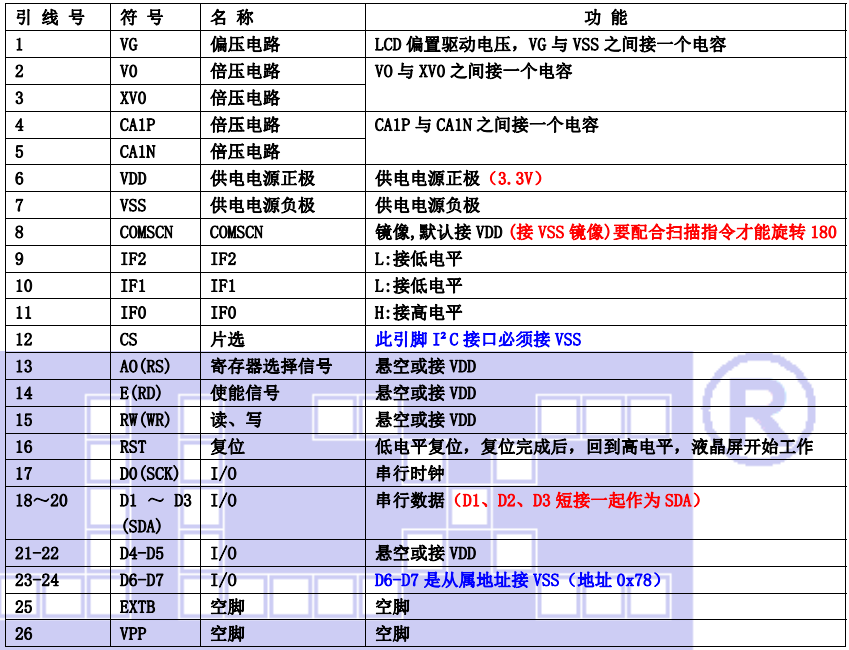

（3）I²C 总线时接口引脚功能


3.产品特点：

1. 结构牢，焊接式 FPC。
2. IC 采用矽创公司 ST75256,功能强大，稳定性好
3. 功耗低不带背光 1mW（3.3V*0.3mA）,带背光不大于 200mW（3.3V*60mA）;
4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口，I2 C 接口。
5. 工作温度宽: -20℃∽+70℃；
6. 储存温度宽: -30℃∽+80℃；
7. 显示内容:
●或显示 10 个×5 行 16*16 点阵的汉字;
●或显示 13 个×6 行 12*12 点阵的汉字;
●或显示 20 个×5 行 8*16 点阵的汉字;
●或显示 26 个×10 行 5*8 点阵的汉字;
●或显示其他的 ASCII 码等;
8. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放

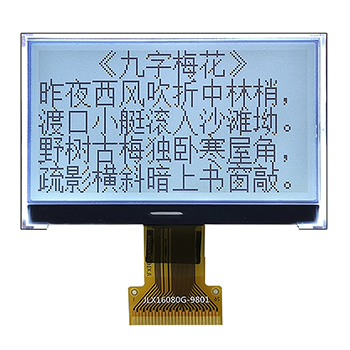

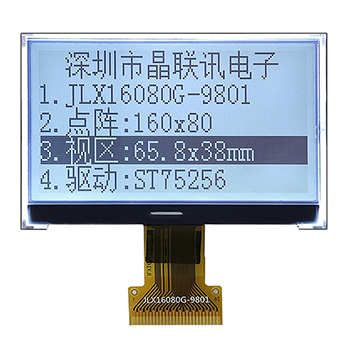

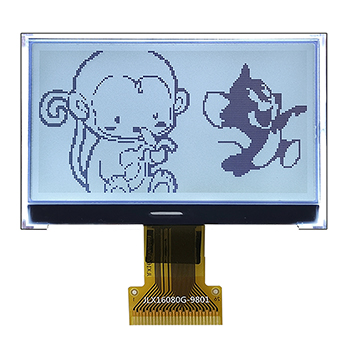

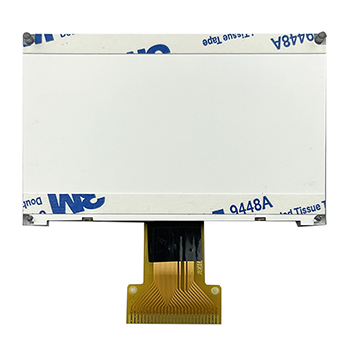

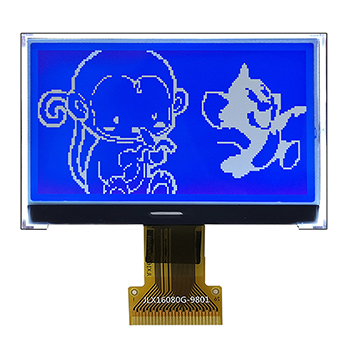

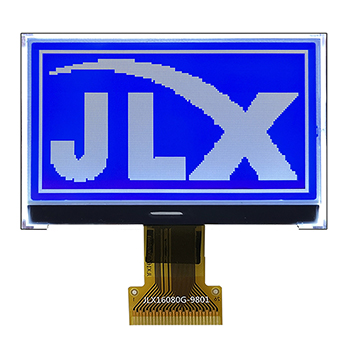

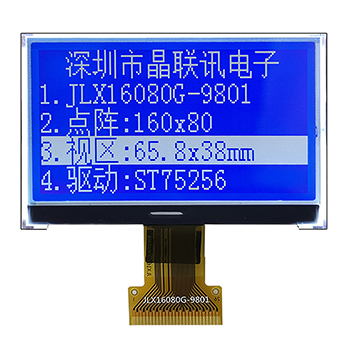

4.产品展示：


JLX16080G-9801-BN（焊接式FPC）

上一个：JLX177-015-PN(不带字库)
下一个：JLX12864G-13605-PC(带字库）
