JLX320160G-976-PN(不带字库)
品名: 液晶模块

型号:JLX320160G-976-PN(不带字库)


点阵:320*160


外形尺寸:83.3*62.3*6.5mm


视窗尺寸:77*41.4mm


显示颜色: 白底黑字/蓝底白字可选

IC: ST7586S

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.

详情

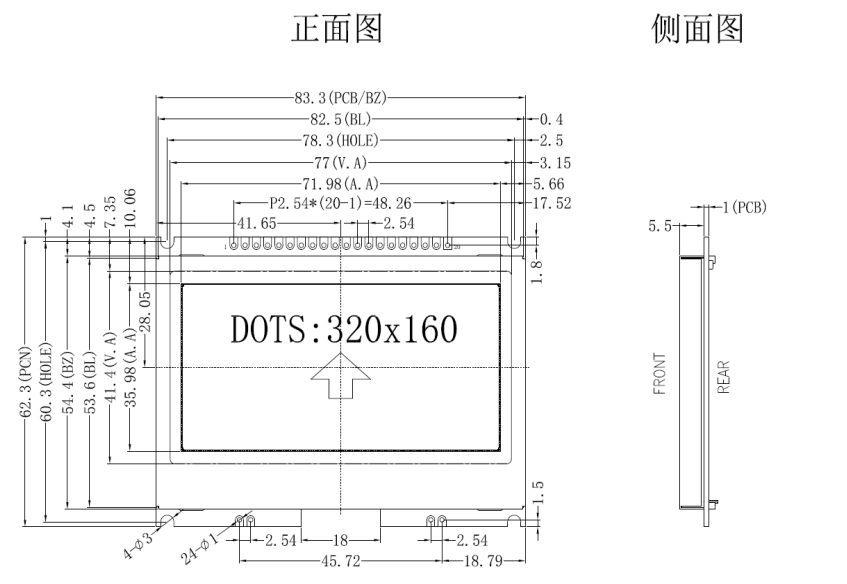

1.产品结构


2.引脚功能

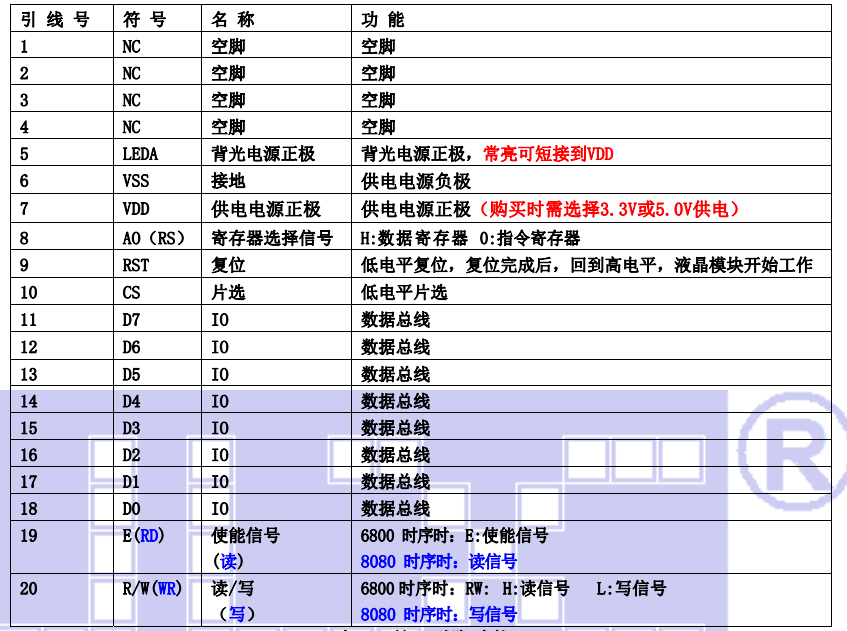

(1)并行时接口引脚功能:

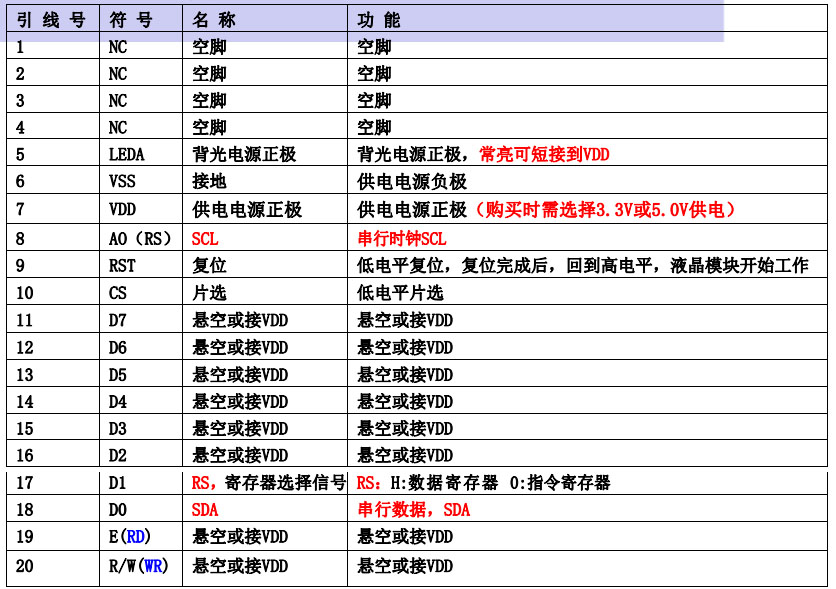

(2)四线串行时接口引脚功能:


3.产品特点

1. 结构牢,焊接式 FPC,带铁框。2. IC 采用矽创公司 ST7586S,功能强大,稳定性好3. 功耗低不带背光 1mW(3.3V*0.7mA),带背光不大于 302mW(3.0V*100mA);4. 接口简单方便:可采用 4 线 SPI 串行接口、并行接口。5. 工作温度宽: -20℃∽+70℃;6. 储存温度宽: -30℃∽+80℃;7. 显示内容:●320*160 点阵单色或 4 灰度级图片;●或显示 10 个×5 行 32*32 点阵的汉字;●或显示 13 个×6 行 24*24 点阵的汉字;●或显示 20 个×10 行 16*16 点阵的汉字;●或显示 26 个×13 行 12*12 点阵的汉字;●或显示 40 个×10 行 8*16 点阵的汉字;●或显示 53 个×20 行 5*8 点阵的汉字;●或显示其他的 ASCII 码等;8. 液晶模块是易碎的玻璃盒,请小心使用,轻拿轻放

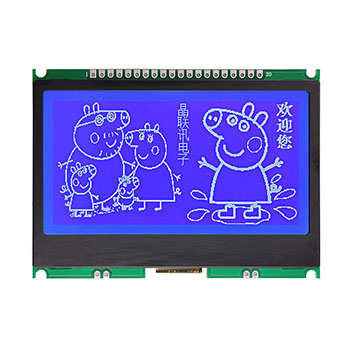

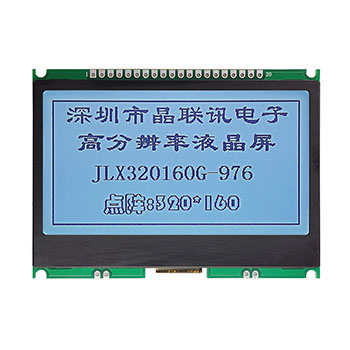

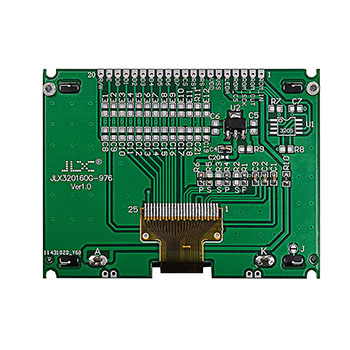

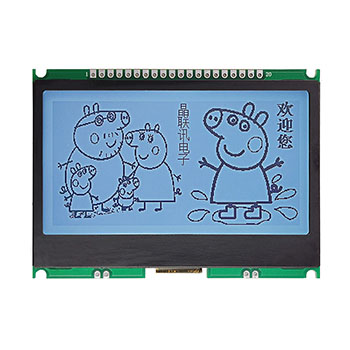

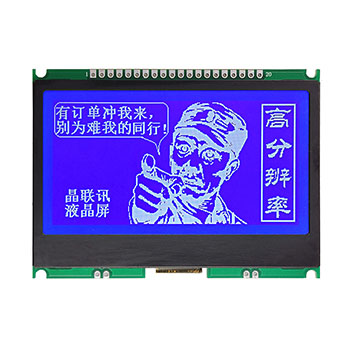

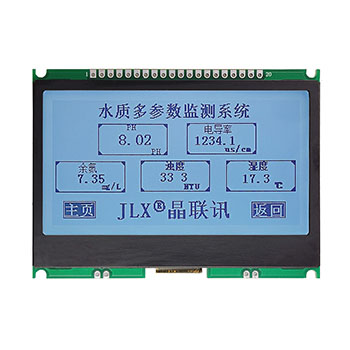

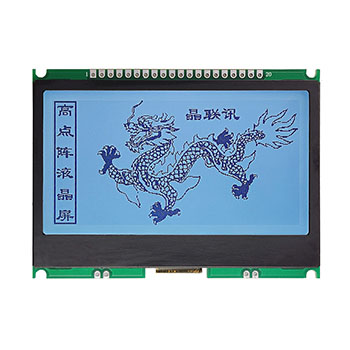

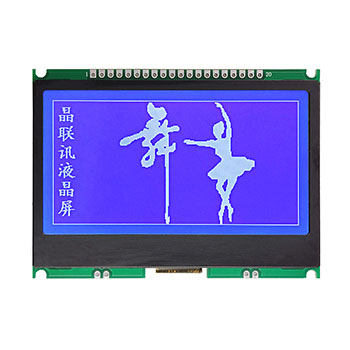

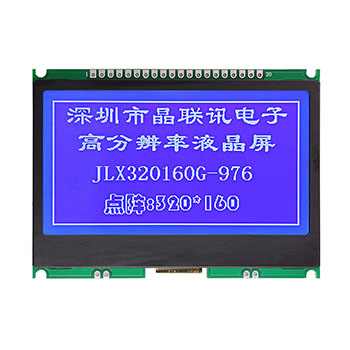

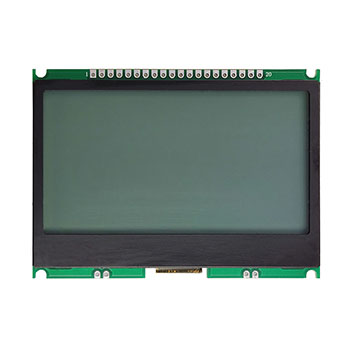

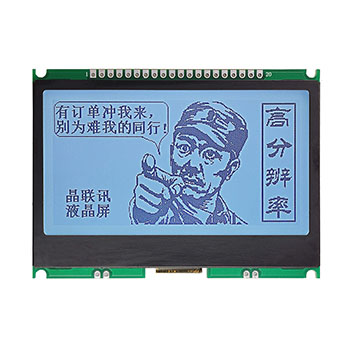

4.产品展示

JLX320160G-976-PN(不带字库)
