JLX12864G-650-BN(焊接式FPC)
品名: 液晶模块

型号:JLX12864G-650-BN(焊接式FPC)

点阵:128*64

外形尺寸:51.3*35.8*4.2mm

视窗尺寸:47.1*26.5mm

显示颜色: 白底黑字

IC: ST7567

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.
详情

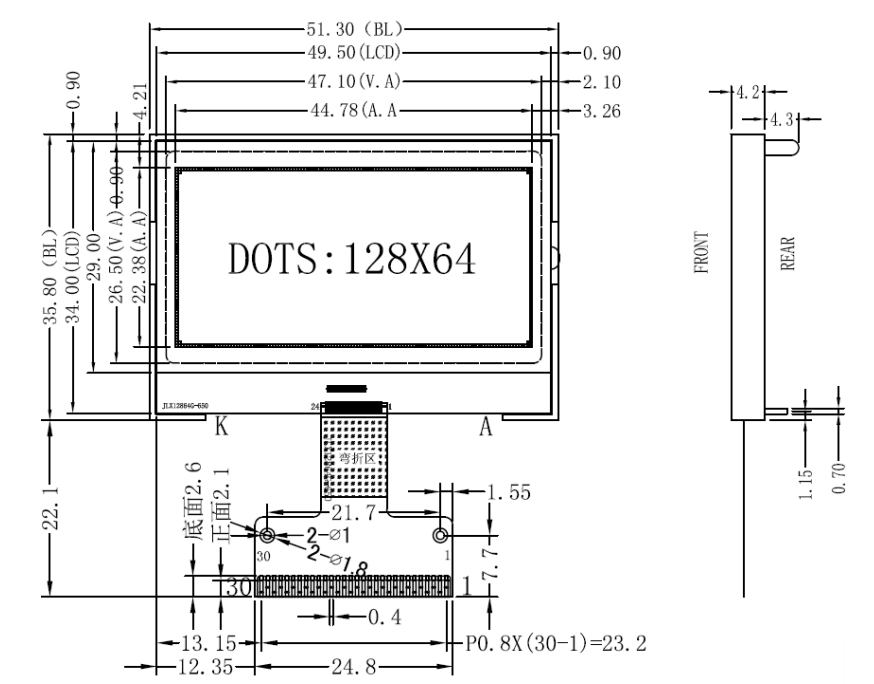

1.产品结构

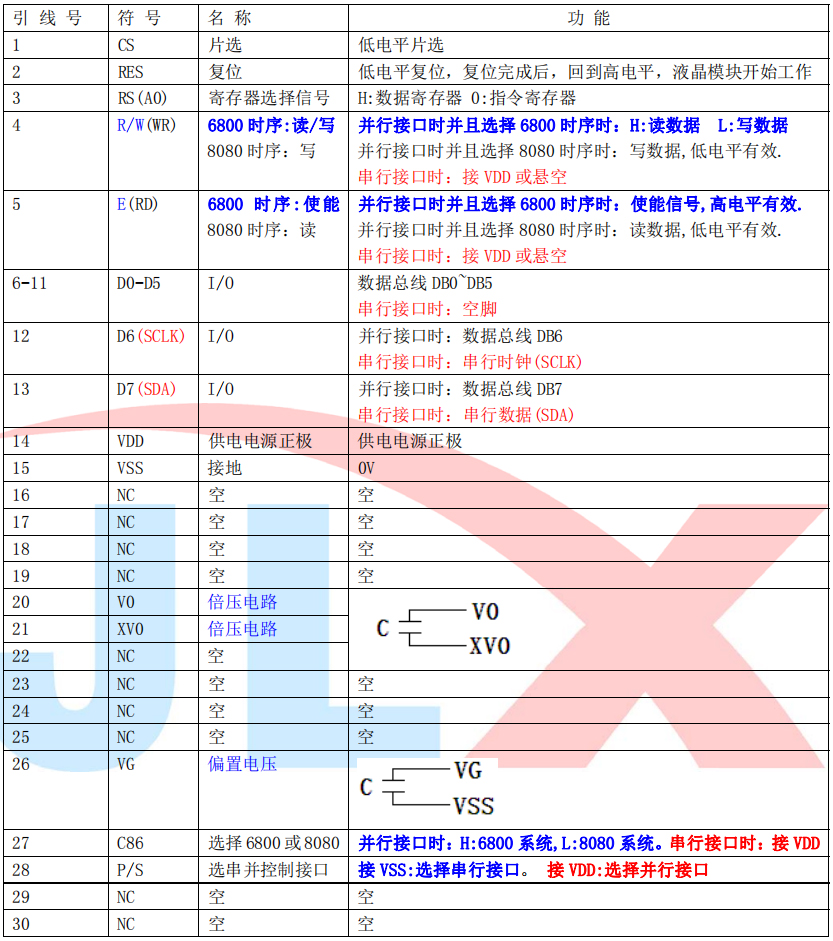

2.引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大,稳定性好
3.功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于 100mW);
4. 显示内容:
●128*64 点阵单色图片;
●可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8
字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。
并口时:可以“读-改-写”;
6. 接口简单方便:可采用 4 线 SPI 串口,或选择并口(6800 时序和 8080 时序可选)。
7.工作温度宽:-20℃ - 70℃,储存温度:-30℃ - 80℃;

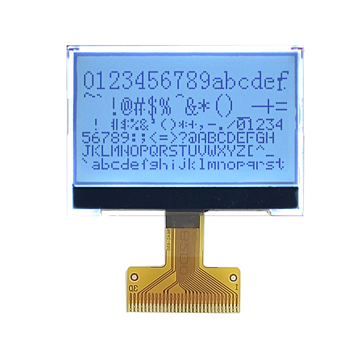

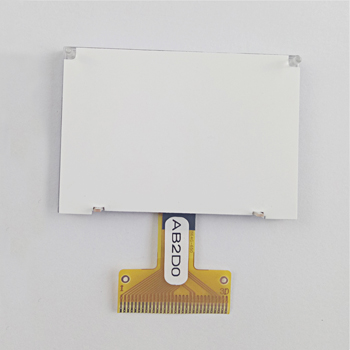

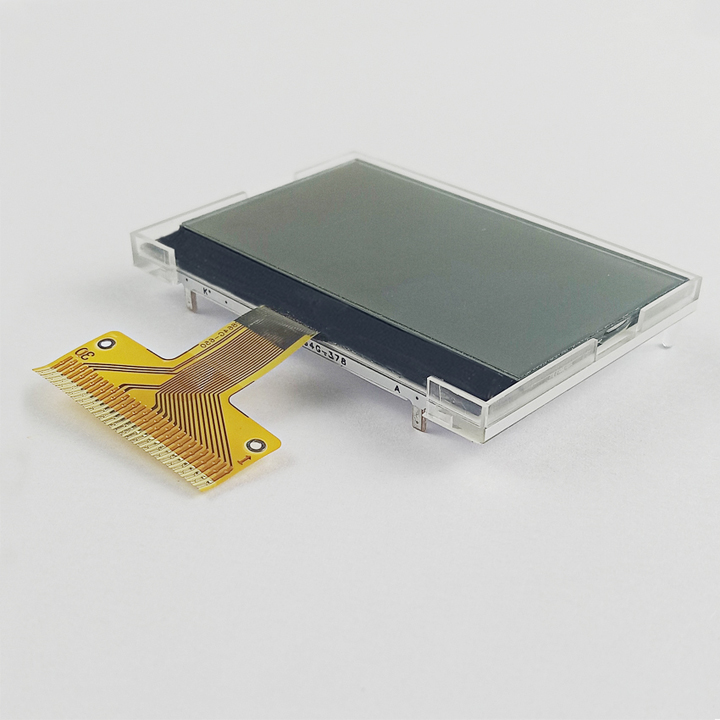

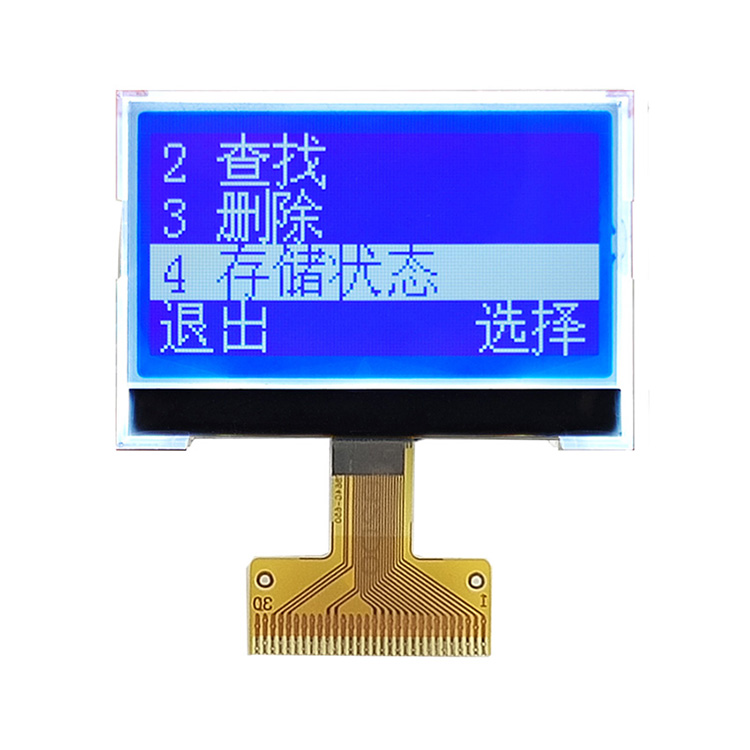

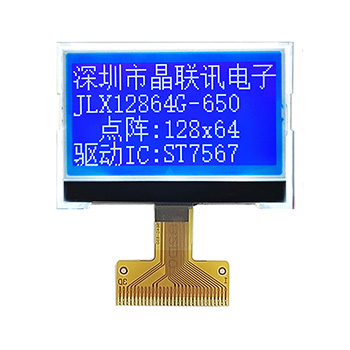

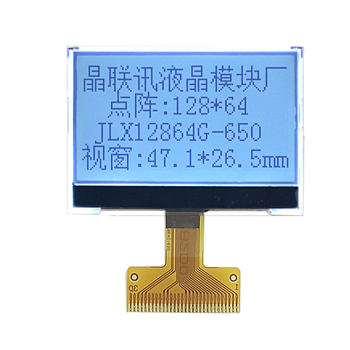

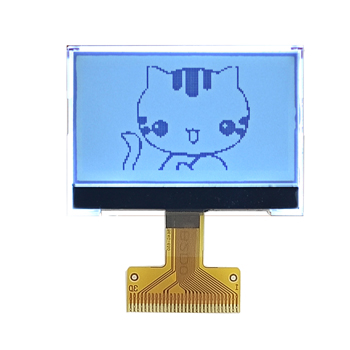

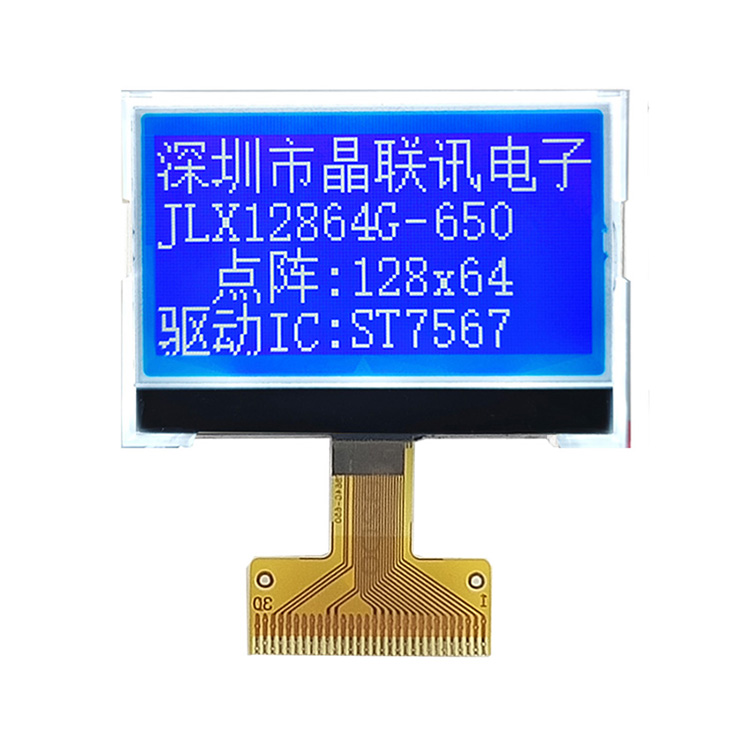

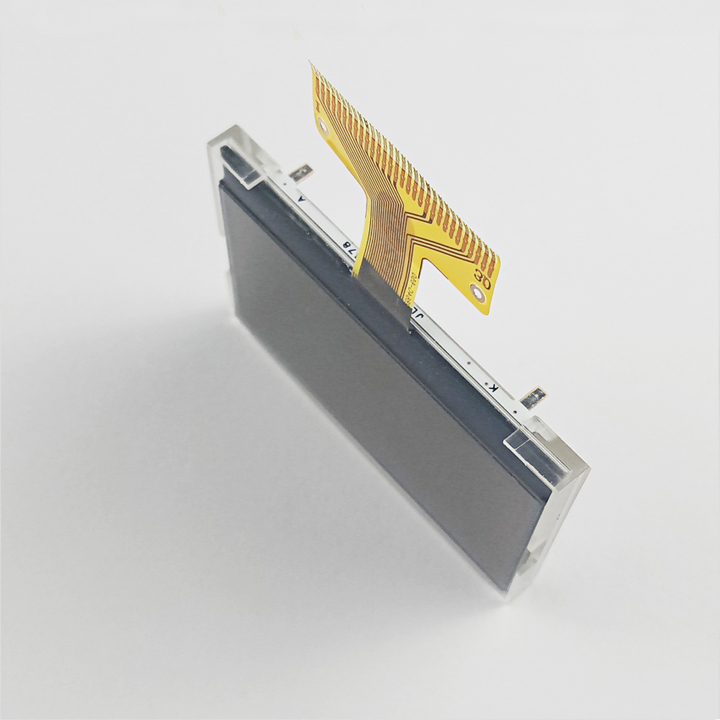

4.产品展示




JLX12864G-650-BN(焊接式FPC)

需要插座式FPC排线的请点击下图:


温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

需要带PCB板的请点击下图:
