JLX256160G-92206-BN(插接式FPC)
品名: 液晶模块

型号:JLX256160G-92206-BN(插接式FPC)

点阵:256*160

外形尺寸:128.1*84.1*5.6mm

视窗尺寸:116.6*68.4mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST75256

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

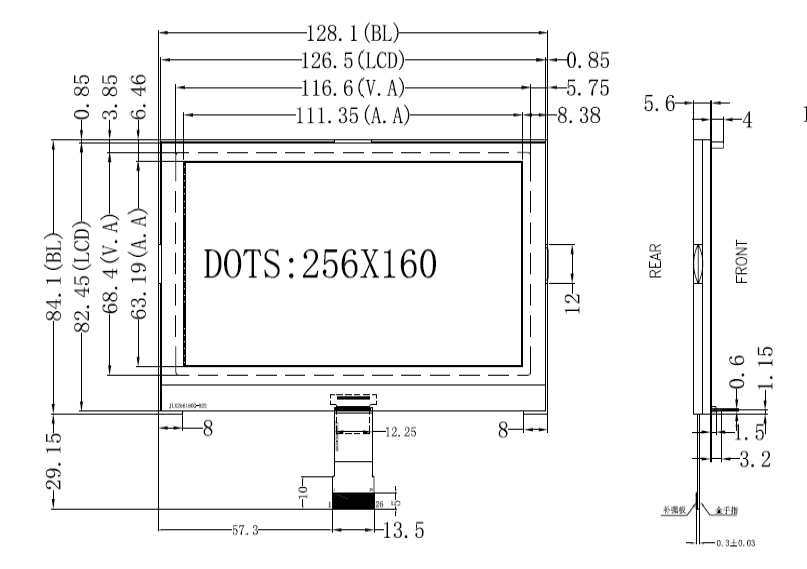

1.产品结构

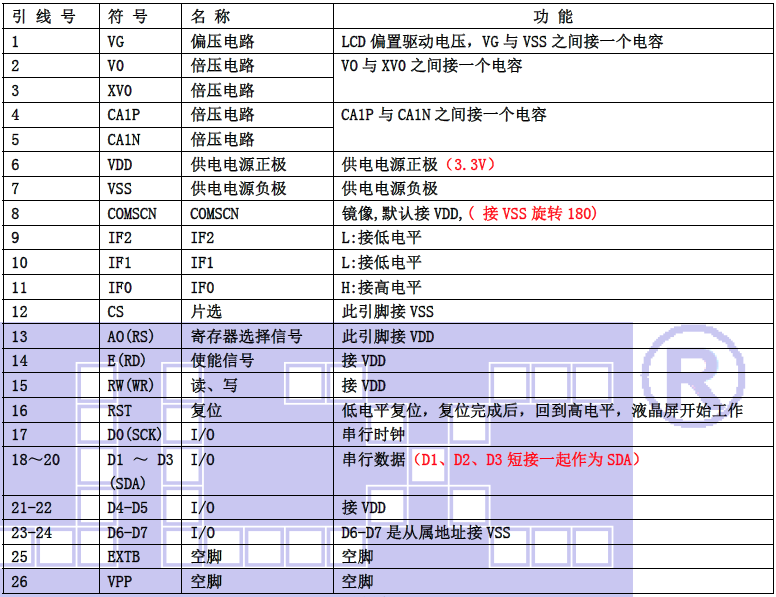

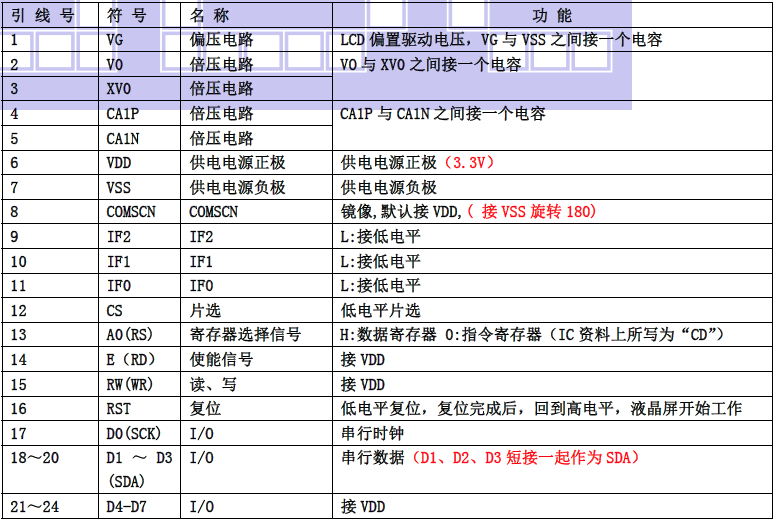

2.引脚功能

(1)并行时接口引脚功能



(2)四线串行时接口引脚功能

(3)I²C 总线时接口引脚功能

3.产品特点

1. 结构牢。
2. IC 采用矽创公司ST75256,功能强大,稳定性好
3. 功耗:3.3~450mW(关掉背光1mA*3.3V,打开背光不大于450mW)
4. 接口简单方便:可采用4 线SPI 串行接口、并行接口,I2C 接口。
5. 工作温度宽:-20℃ - 70℃;
6. 储存温度宽:-30℃ - 80℃;
7. 显示内容:
●256*160 点阵单色或4 灰度级图片;
●或显示8 个×5 行32*32 点阵的汉字;
●或显示10 个×6 行24*24 点阵的汉字;
●或显示16 个×10 行16*16 点阵的汉字;
●或显示其他的ASCII 码等;

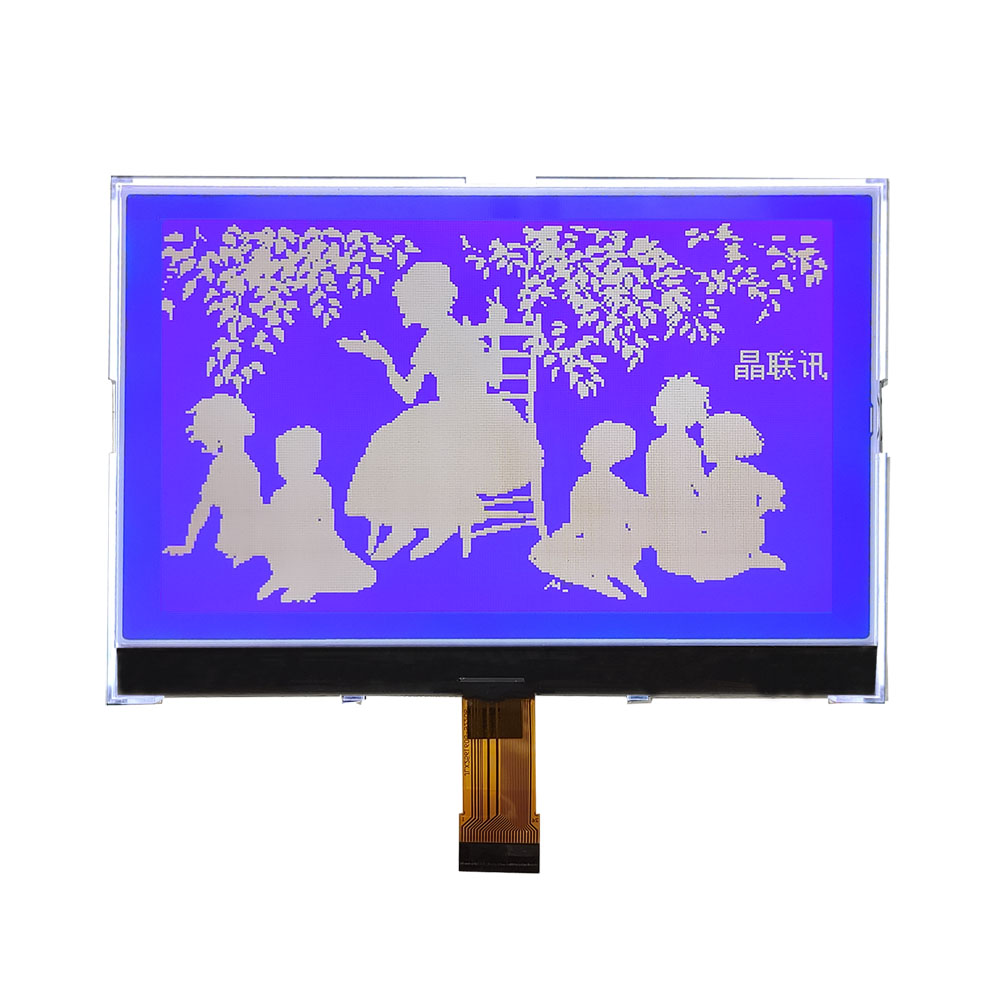

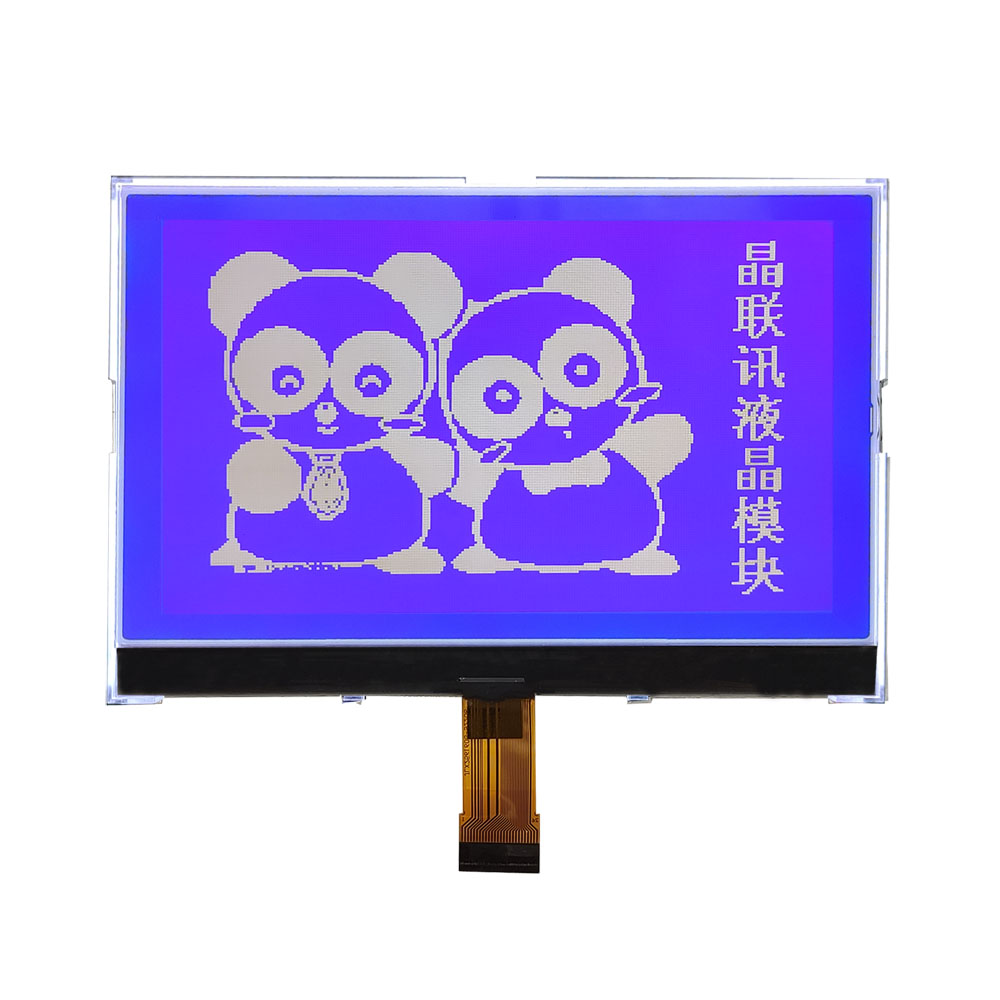

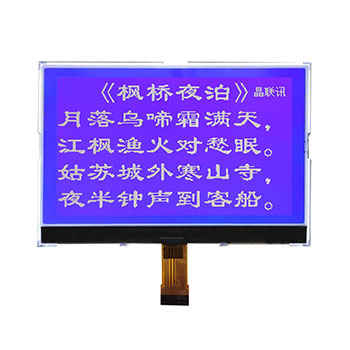

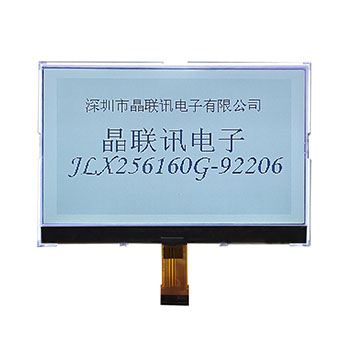

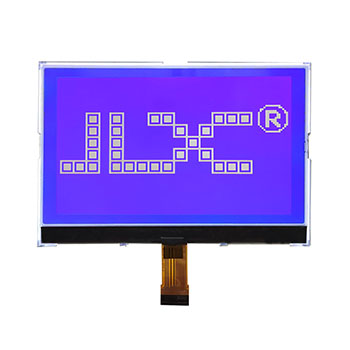

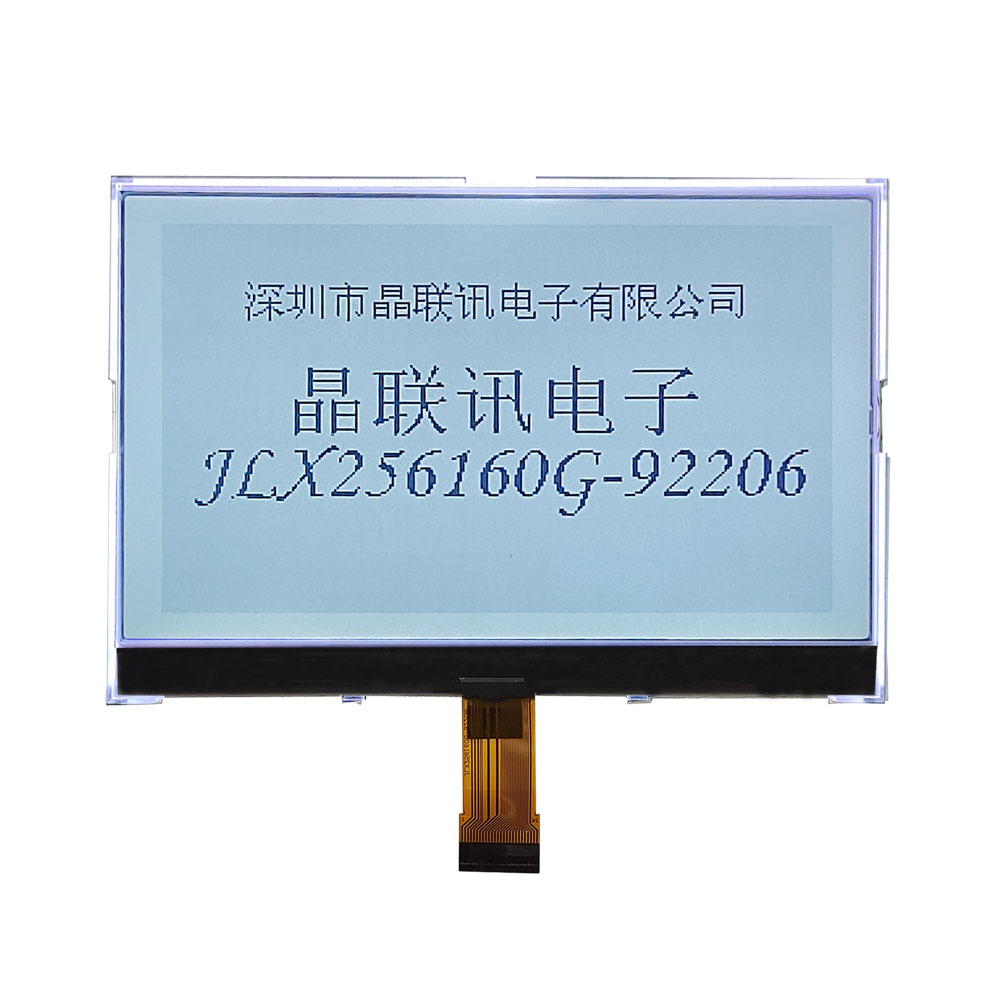

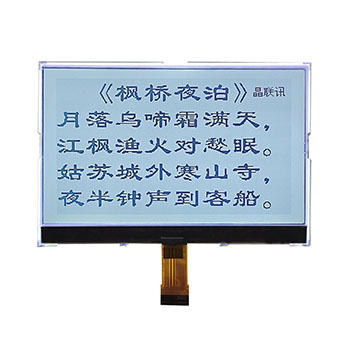

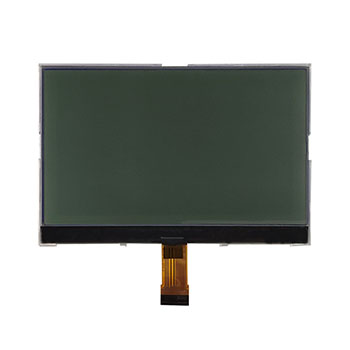

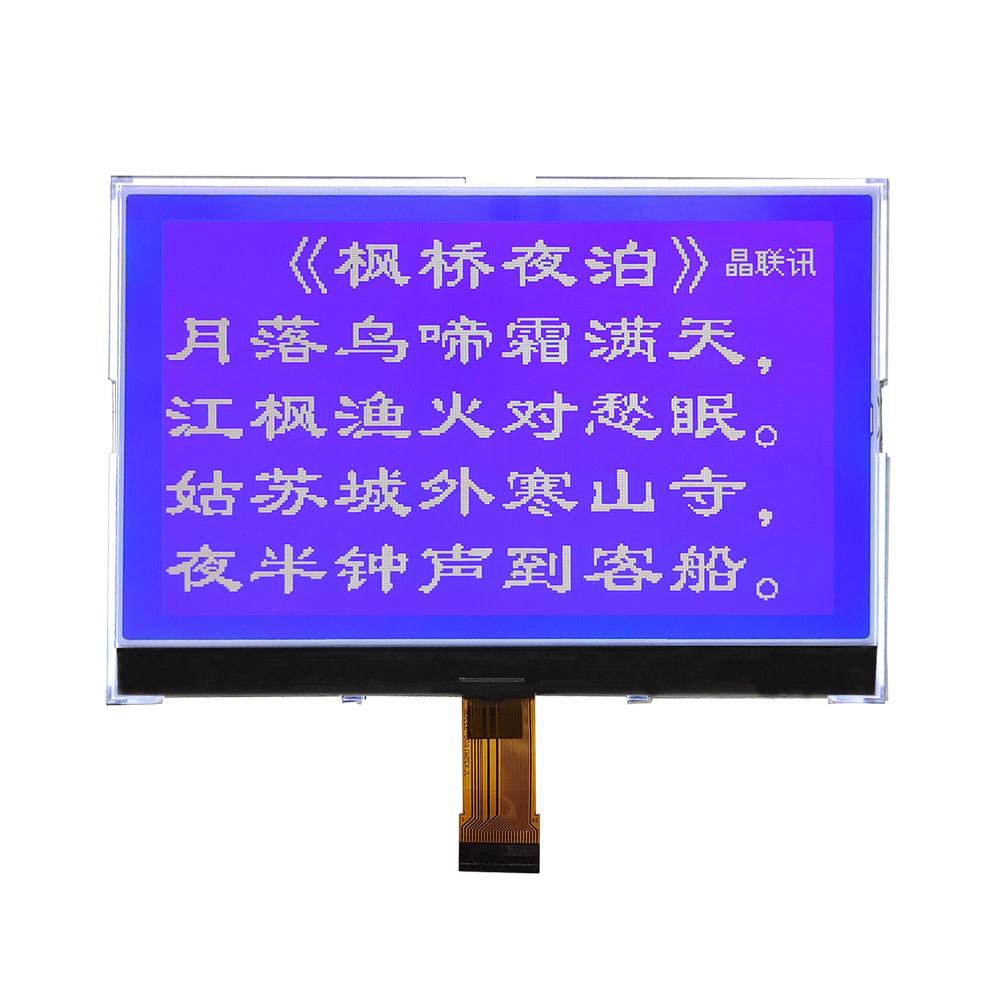

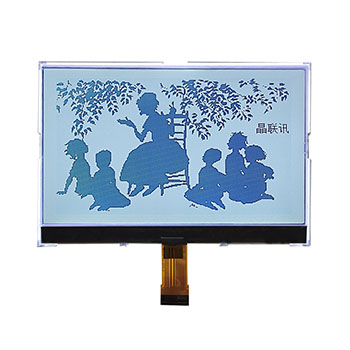

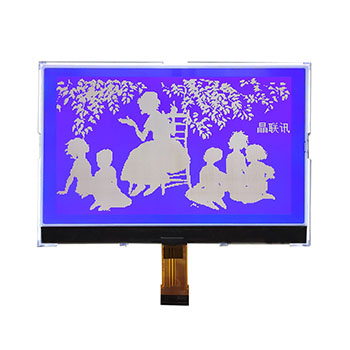

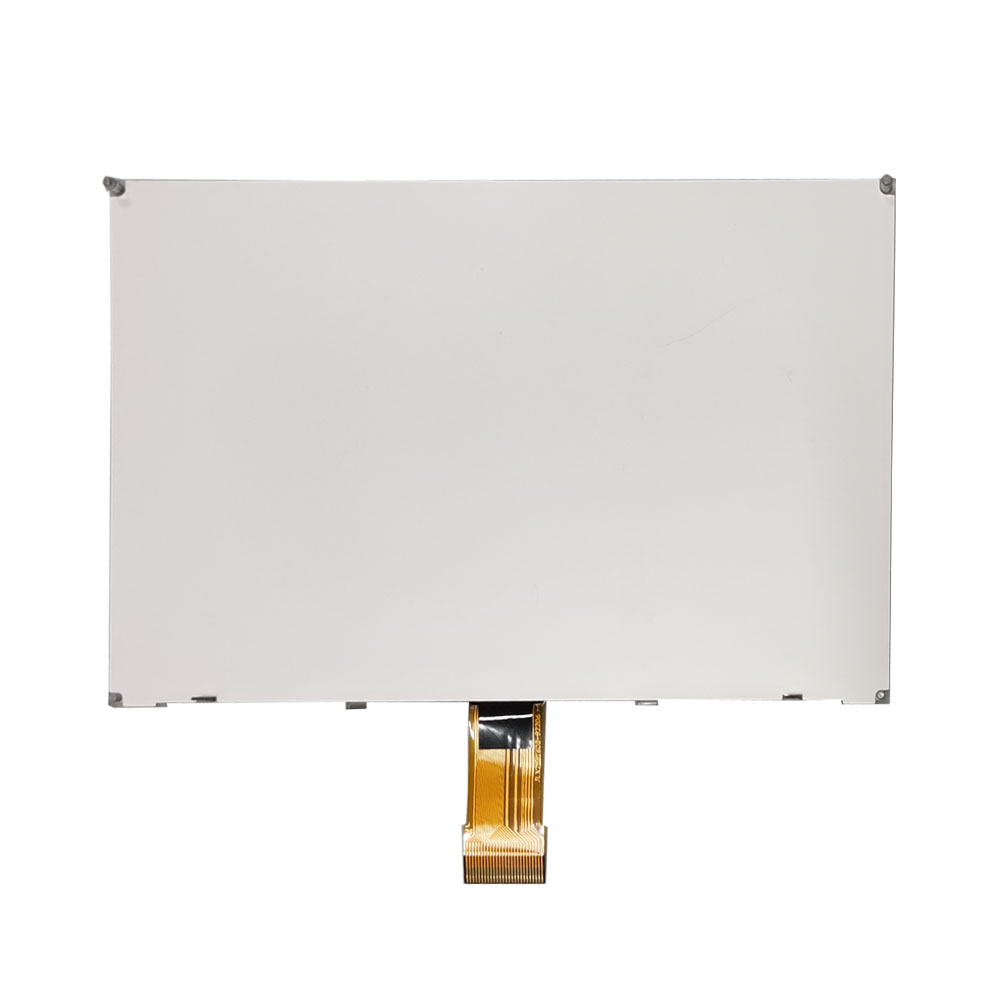

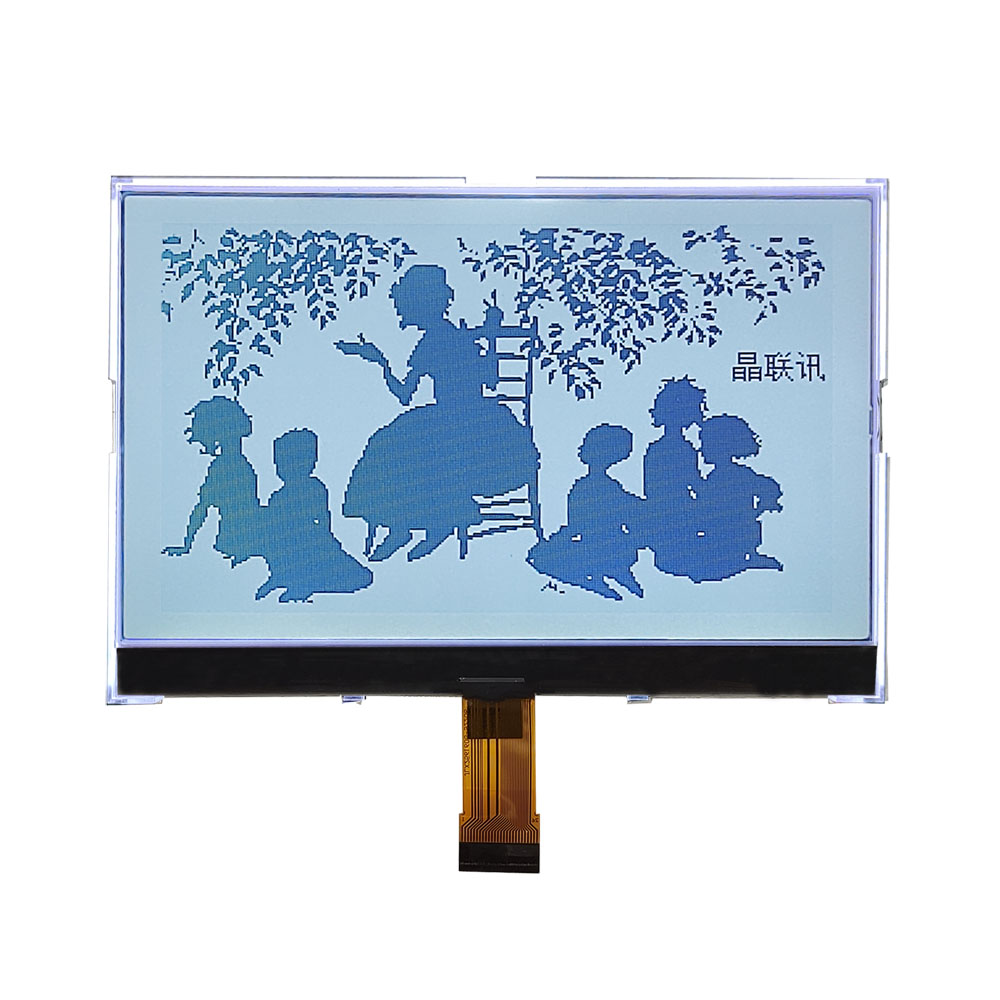

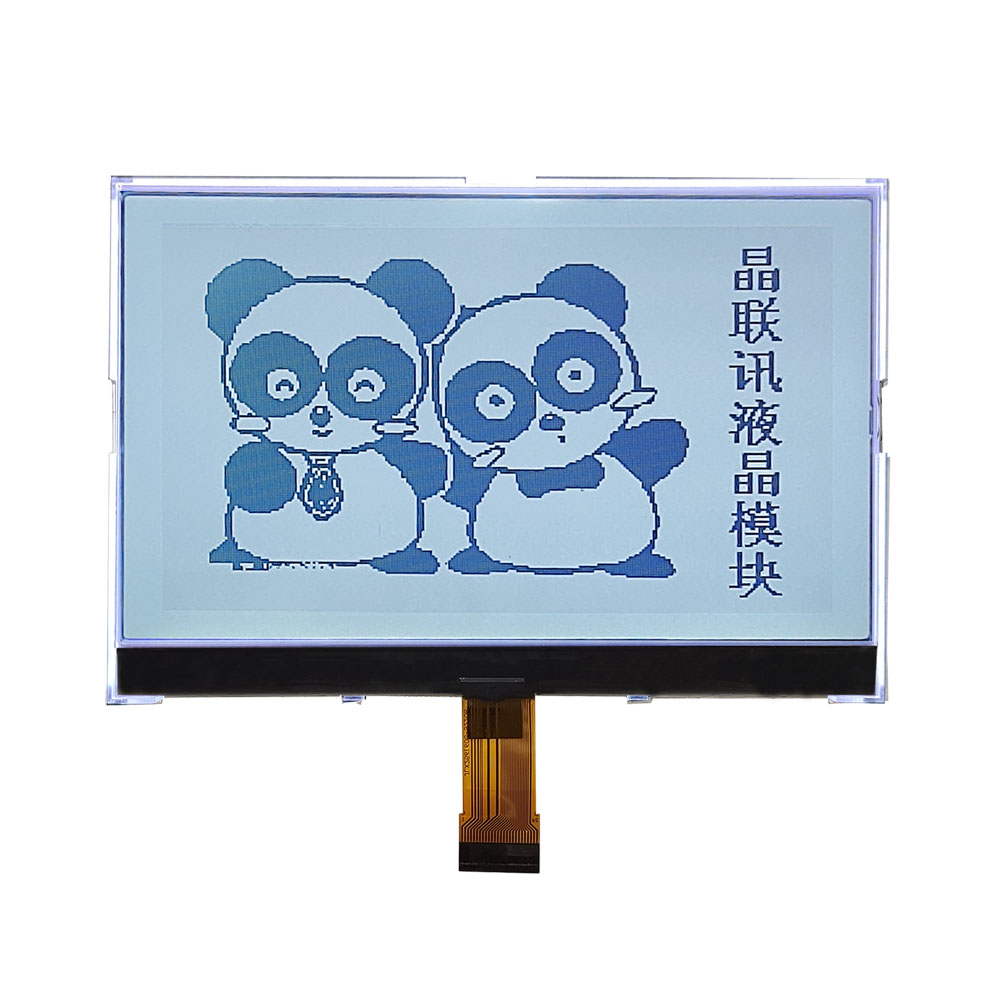

4.产品展示


JLX256160G-92206-BN(插接式FPC)

温馨提示:

带PCB板的可以选择3.3V或5V,带字库或不带字库;不带PCB板的只能是3.3V,不带字库。

需要带PCB板的请点击下图:
