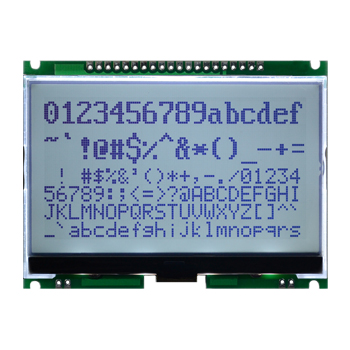

JLX12864G-542-PN(不带字库）
品名： 液晶模块

型号：JLX12864G-542-PN(不带字库）

点阵：128*64

外形尺寸：84.2*64.3*5.8mm

视窗尺寸：78.5*45.5mm

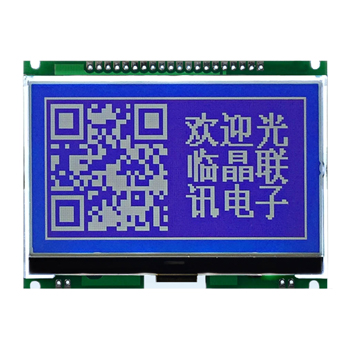

显示颜色： 白底黑字/蓝底白字可选

IC: ST7567

应用范围： 适用于各种仪器仪表，工业自动化，通信设备系统，医疗系统，车载系统等.
详情

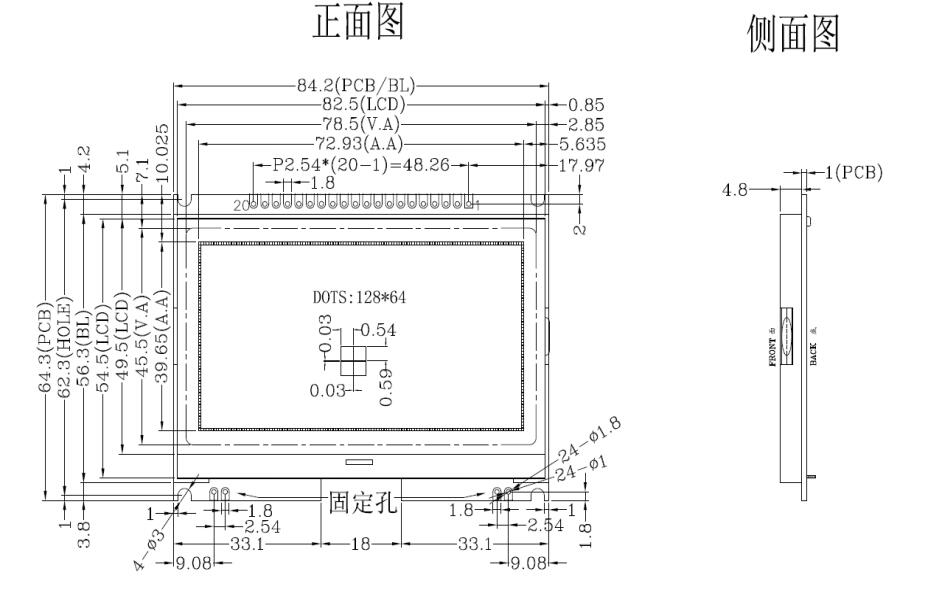

1.产品结构：

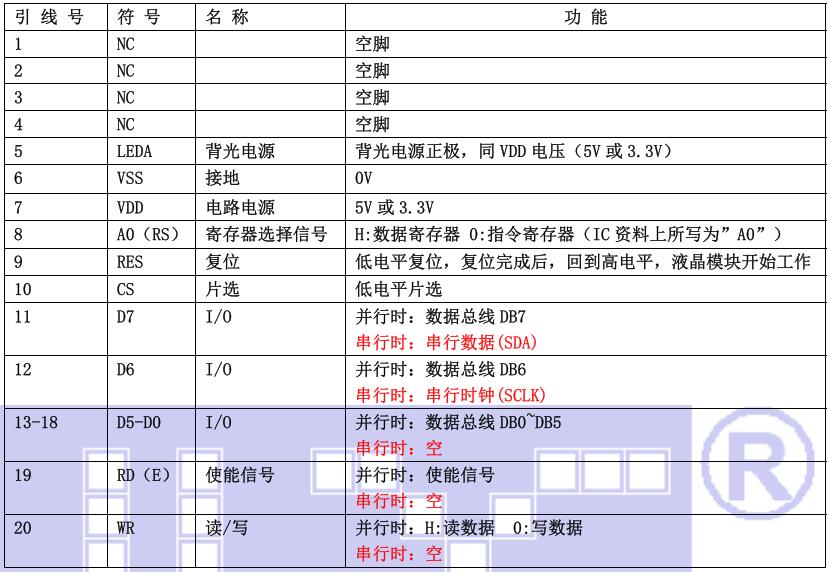

2.引脚功能：



3.产品特点：

1. 结构牢：背光带有挡墙，焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大，稳定性好
3. 功耗低:2-200mW（不带背光<2mW,带背光<200mW）;
4. 显示内容:
●128*64 点阵单色图片;
●可选用 16*16 点阵或其他点阵的图片来自编汉字，按照 16*16 点阵汉字来计算可显示 8
字/行*4 行。按照 12*12 点阵汉字来计算可显示 10 字/行*4 行。
5. 指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转 180 度使用）。
并口时：可以“读-改-写”;
6. 接口简单方便:可采用 4 线 SPI 串行接口，或选择并行接口（6800 时序和 8080 时序可选）。
7. 工作温度宽: -20℃∽+70℃；
8. 储存温度宽: -30℃∽+80℃；
9. 液晶模块是易碎的玻璃盒，请小心使用，轻拿轻放



4.产品展示：

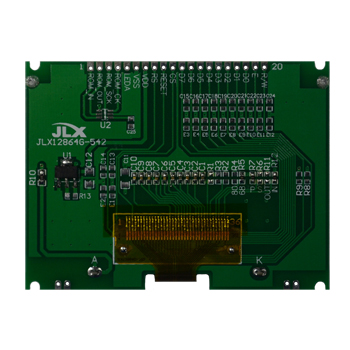

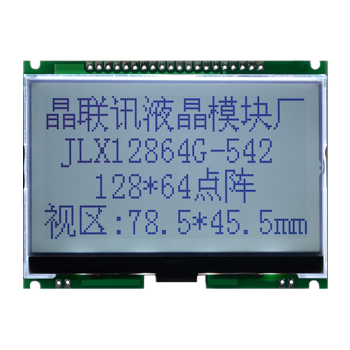

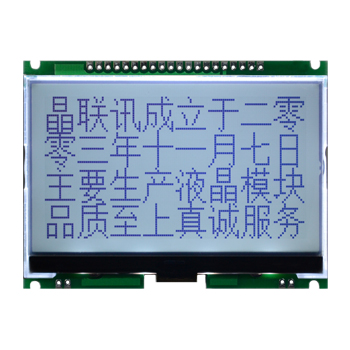

JLX12864G-542-PN（不带字库）

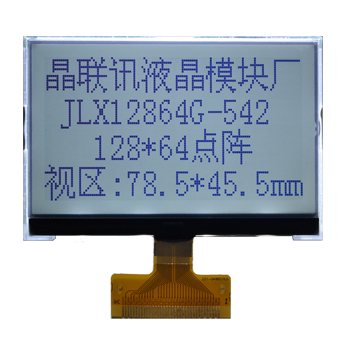

需要不带PCB板（玻璃+背光）的请点击下图：

需要带 PCB板+铁框 的请点击下图：
