JLX12864G-211-PN(不带字库)
品名:液晶模块

型号:JLX12864G-211-PN(不带字库)

点阵:128*64

外形尺寸:65.26*51.96*6.1mm

视窗尺寸:60.50*33.40mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7565R

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.
详情

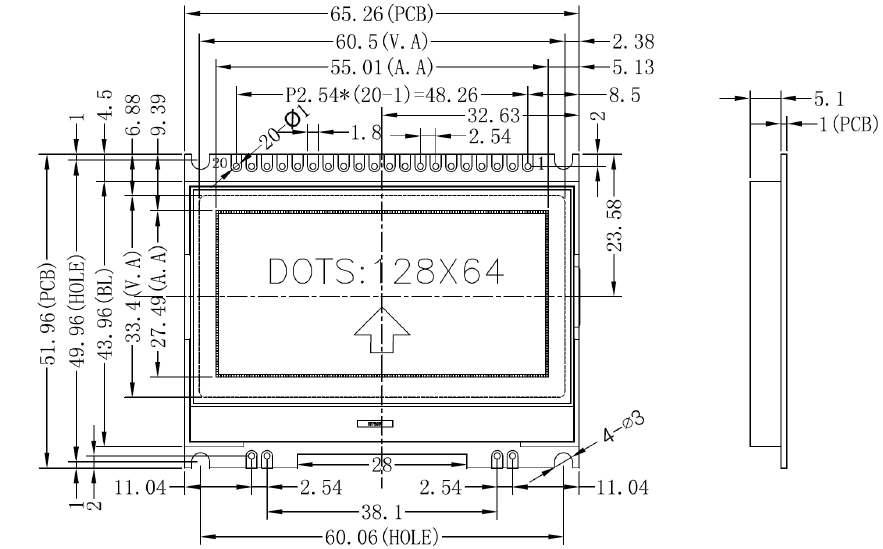

1.产品结构

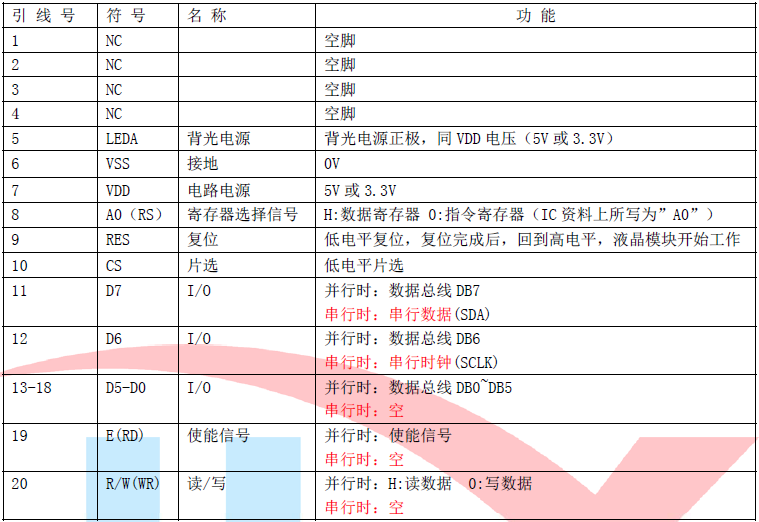

2.引脚定义


3.产品特点

1. 结构牢:背光带有挡墙,焊接式FPC。
2.IC 采用矽创公司ST7565R,功能强大,稳定性好
3. 功耗低: 1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于100mW);
4. 显示内容:
     ●128*64 点阵单色图片;
     ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强:可组合成各种输入、显示、移位方式以满足不同的要求;
6. 接口简单方便: 可采用4 线SPI 串口,或选择并口(6800 时序和8080 时序可选)。
7. 工作温度宽:-20℃ - 70℃;

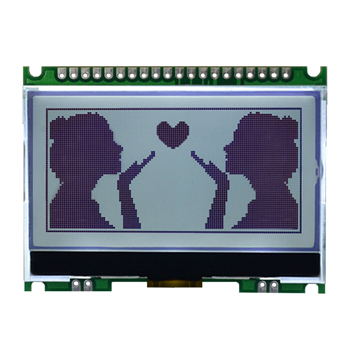

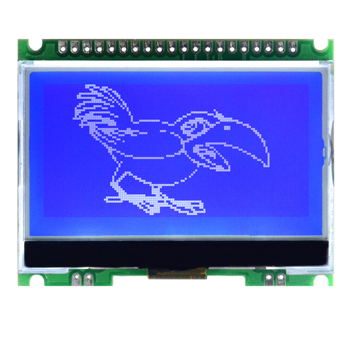

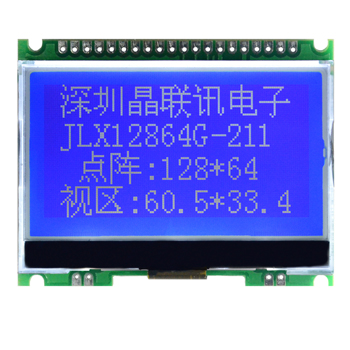

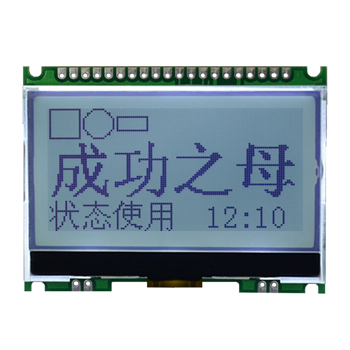

4.产品展示


JLX12864G-211-PN(不带字库)

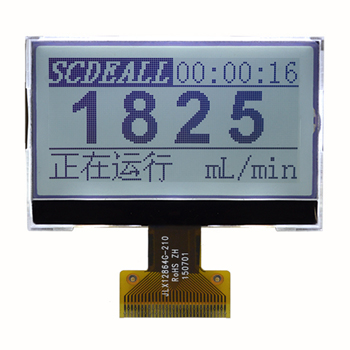

需要不带PCB板(玻璃+背光)的请点击下图:

需要带 PCB板+铁框 的请点击下图:
