JLX12864G-1016-PN(不带字库)
品名: 液晶模块

型号:JLX12864G-1016-PN(不带字库)

点阵:128*64

外形尺寸:35.0*38.4*3.95mm

视窗尺寸:30.7*23mm

显示颜色: 白底黑字/蓝底白字可选

IC: UC1701X

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统等.

详情

1.产品结构:

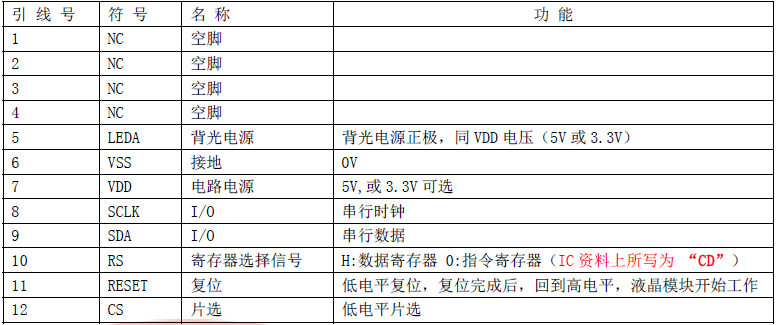

2.引脚功能:



2.产品特点:

1. 结构轻、薄、带背光、PCB。
2. IC 采用UC1701X,功能强大,稳定性好
3. 功耗低:10 - 100mW(不带背光10mW,带背光不大于100mW);
4. 显示内容:
      ●128*64 点阵单色图片;
      ●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5. 指令功能强.
6. 接口简单方便:采用4 线SPI 串行接口。
7. 工作温度宽:-20℃ - 70℃;

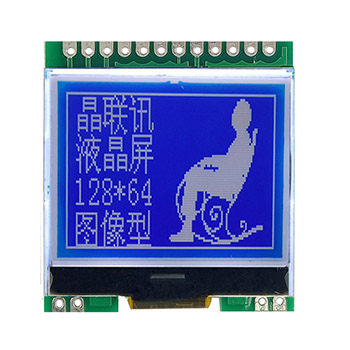

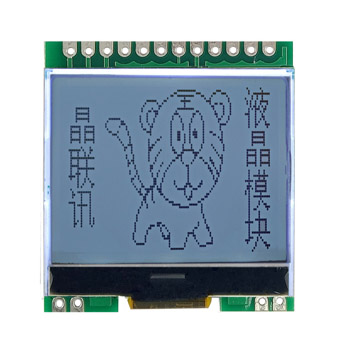

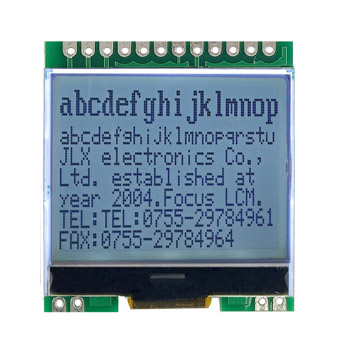

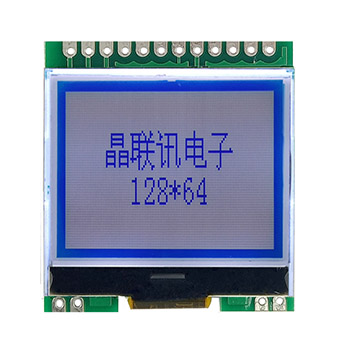

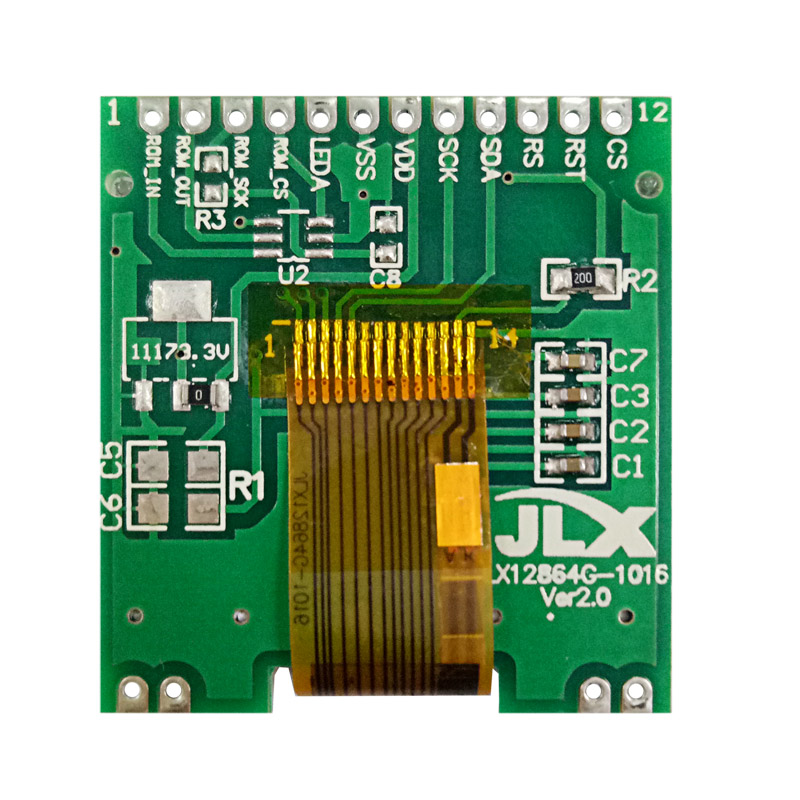

4.产品展示:

JLX12864G-1016-PN(不带汉字库)

需要不带PCB板(玻璃+背光)的请点击下图:
