JLX9664G-959-PN(不带字库)
品名: 液晶模块

型号:JLX9664G-959-PN(不带字库)

点阵:96*64

外形尺寸:37*40.8*3.9mm

视窗尺寸:33.1*22.9mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567A

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.

详情

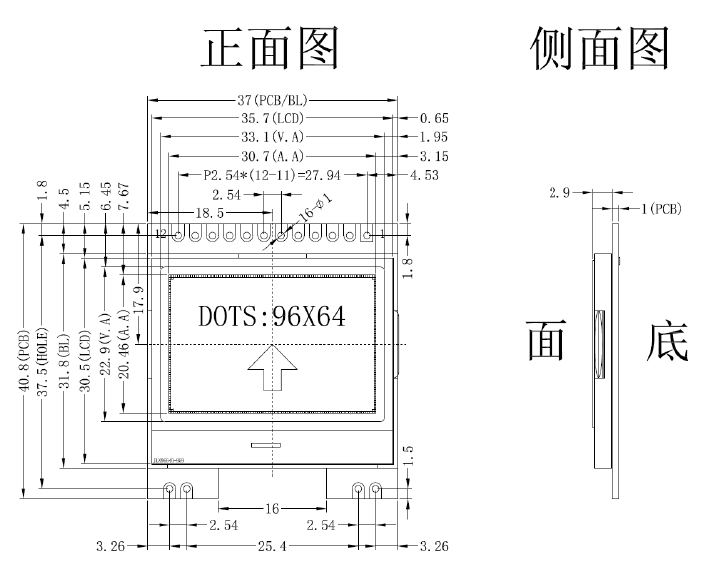

1.产品结构

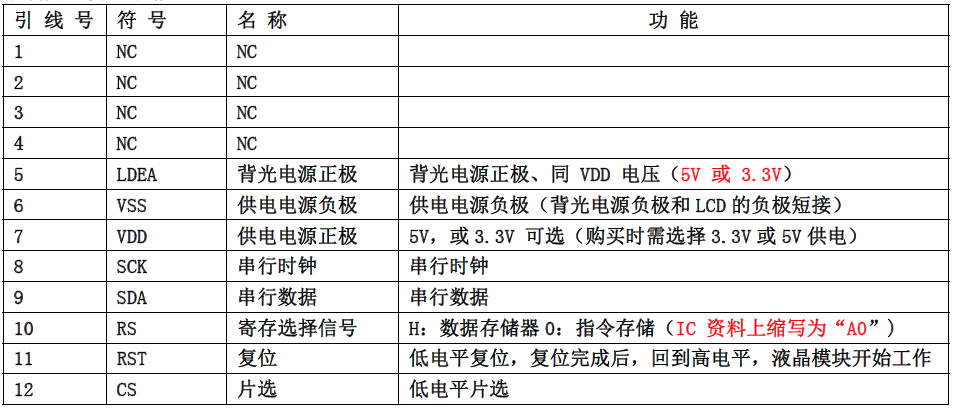

2.引脚功能



3.产品特点

1.结构牢:背光带有挡墙,焊接式FPC。
2. IC 采用ST7567A,功能强大,稳定性好
3. 功耗低: 不带背光1mW(3.3V*0.3mA),带背光不大于140mW(3.3V*30mA);
4. 显示内容:
     (1)96*64 点阵单色图片,或其它小于96*64 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示6 字*4 行;
     (3)按照 8*16 点阵汉字来计算可显示12 字*4 行;
     (4)按照 5*8 点阵汉字来计算可显示16 字*8 行;
5. 指令功能强;
6. 接口简单方便:采用4 线SPI 串行接口。
7.工作温度: -20℃∽+70℃;
8.储存温度: -30℃∽+80℃;

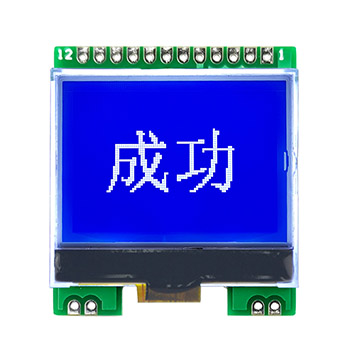

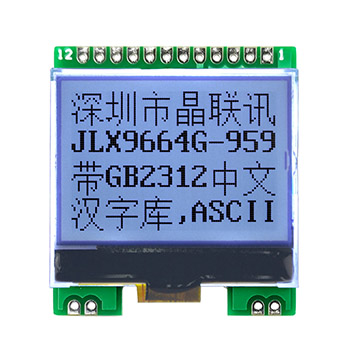

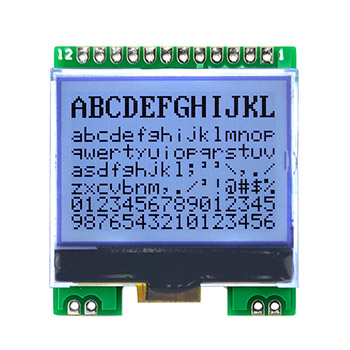

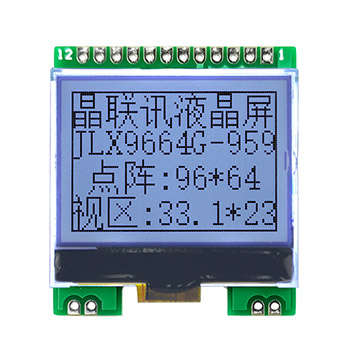

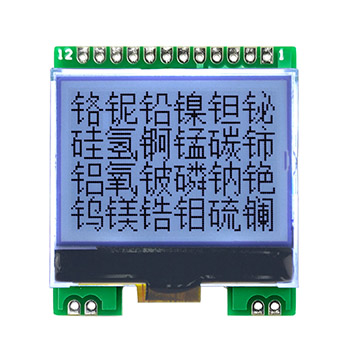

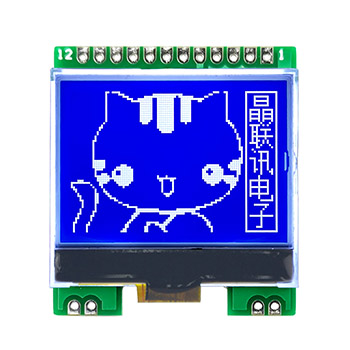

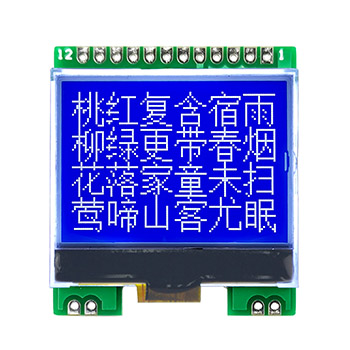

4.产品展示









JLX9664G-959-PN(不带字库)
