JLX9664G-958-BN(焊接式FPC)
品名: 液晶模块

型号:JLX9664G-958-BN(焊接式FPC)


点阵:96*64


外形尺寸:47.3*38.3*2.8mm

视窗尺寸:43*29mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567A

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.

详情

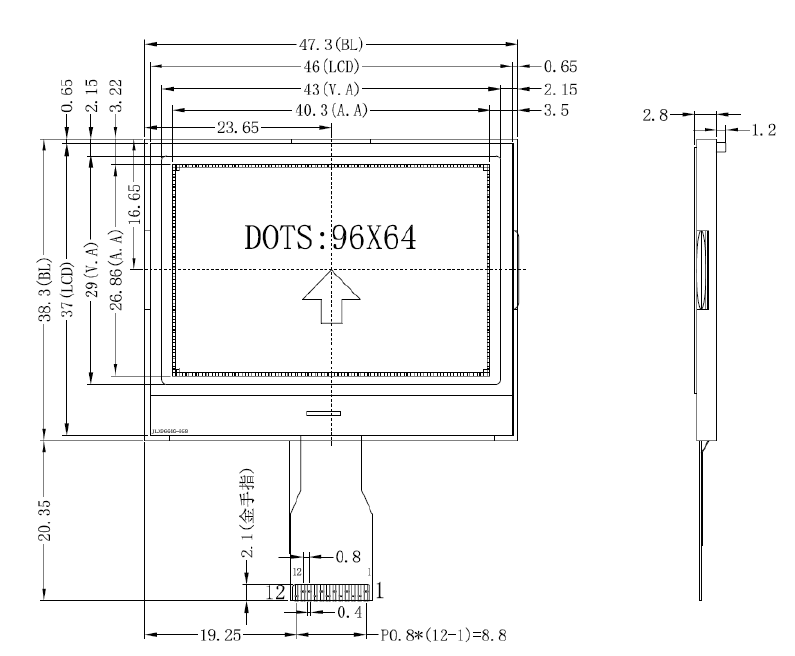

1.产品结构

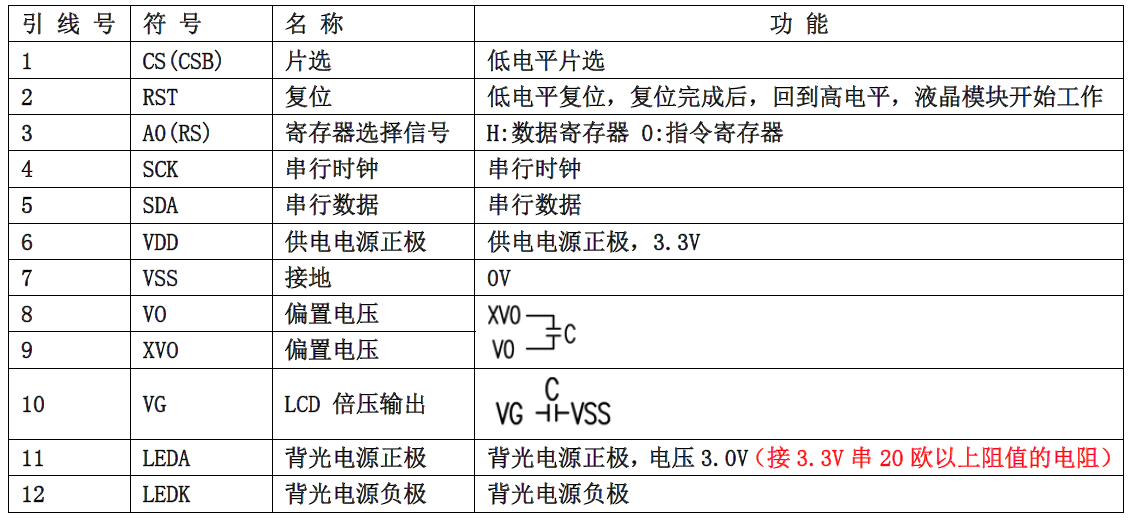

2.引脚功能

3.产品特点

1. 结构牢:背光带有挡墙,焊接式 FPC。

2. IC 采用 ST7567A,功能强大,稳定性好

3.功耗低: 不带背光 1mW(3.3V*0.3mA),带背光不大于 200mW(3.3V*45mA);

4. 显示内容:

     (1) 96*64 点阵单色图片,或其它小于 96*64 点阵的单色图片;
     (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 6 字*4 行;

     (3) 按照 8*16 点阵汉字来计算可显示 12 字*4 行;
     (4) 按照 5*8 点阵汉字来计算可显示 16 字*8 行;
5. 指令功能强;
6. 接口简单方便:采用 4 线 SPI 串行接口。
7. 工作温度: -20℃∽+70℃;
8. 储存温度: -30℃∽+80℃;

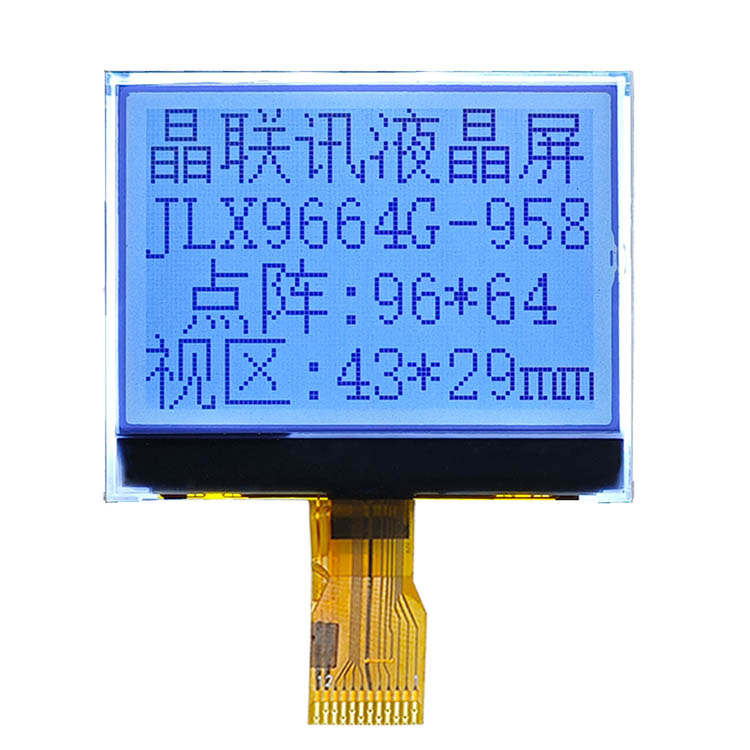

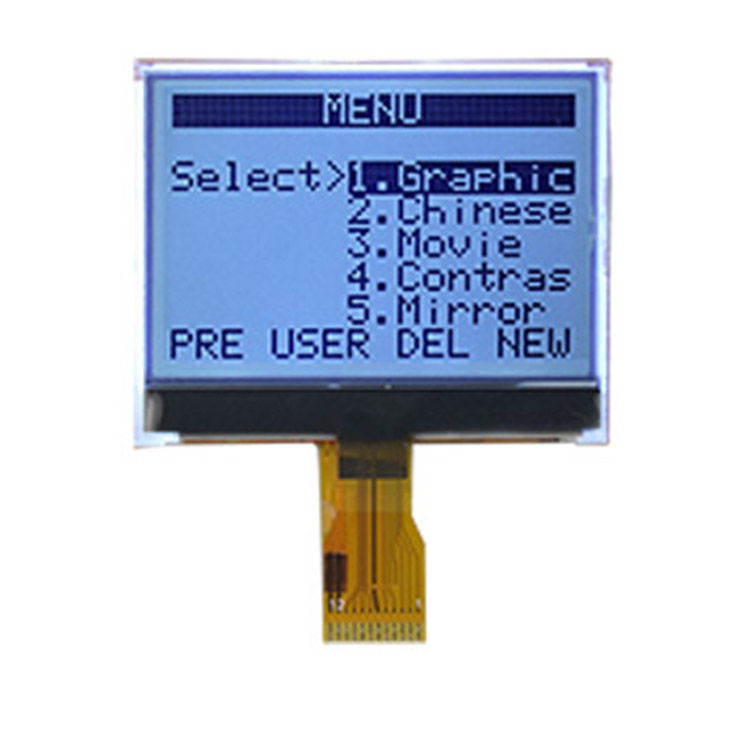

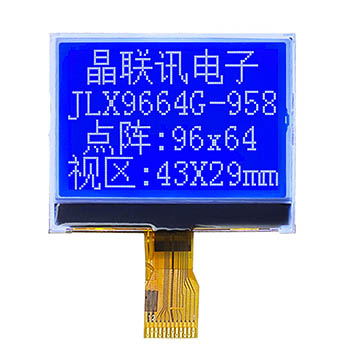

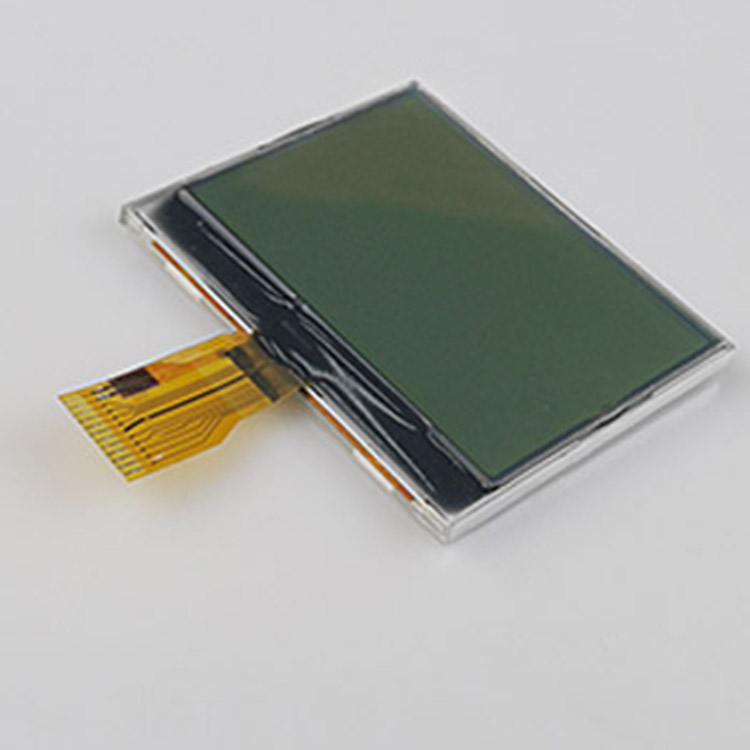

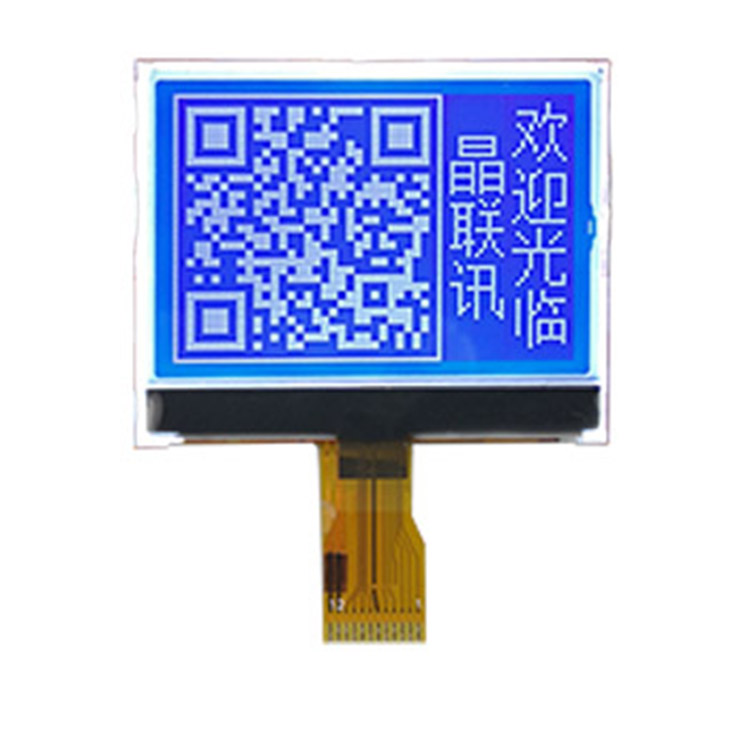

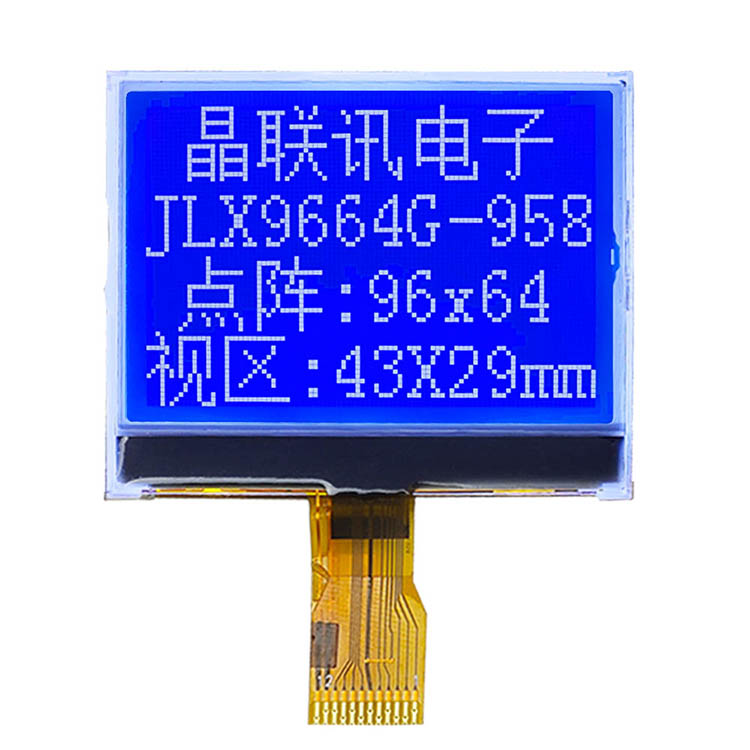

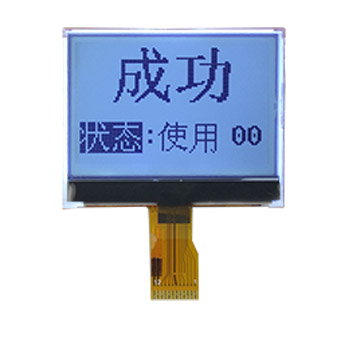

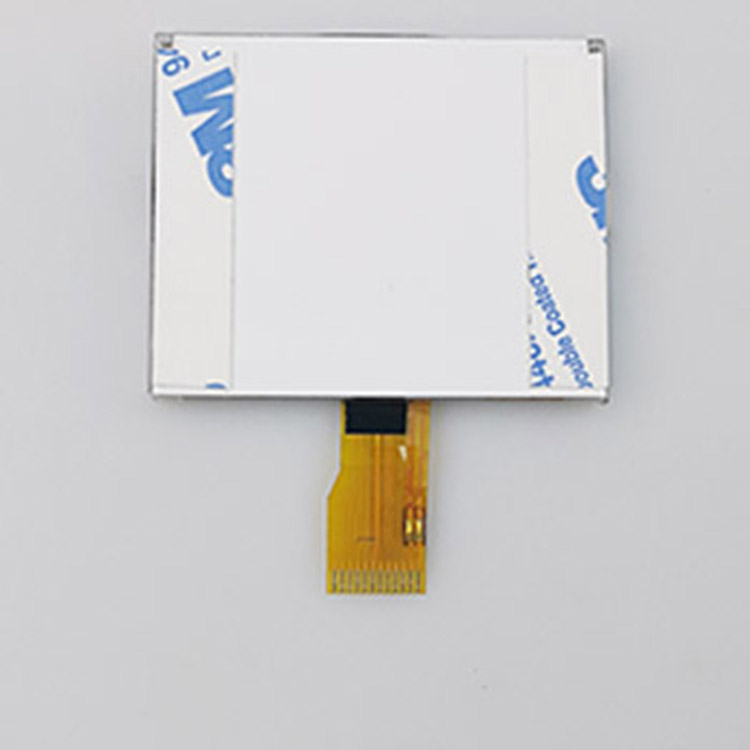

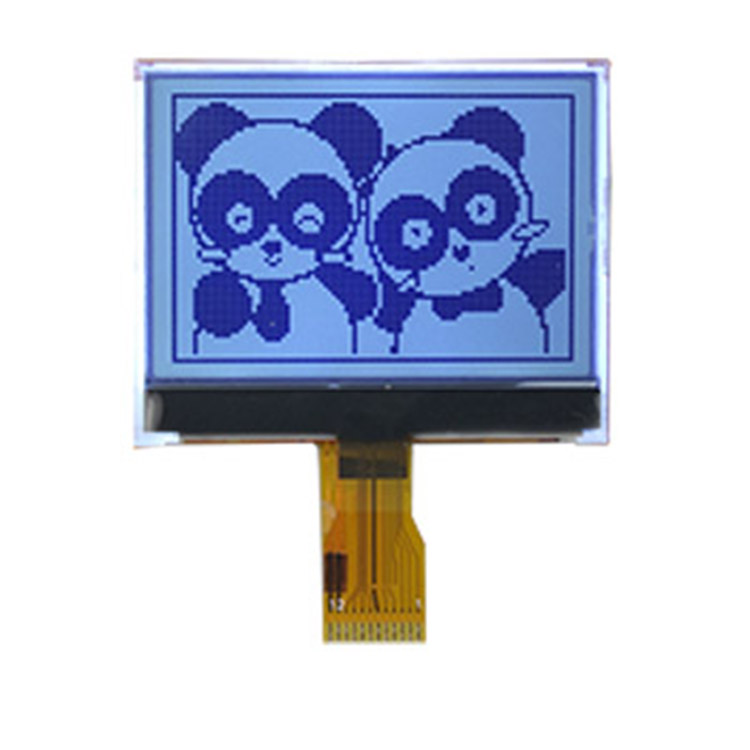

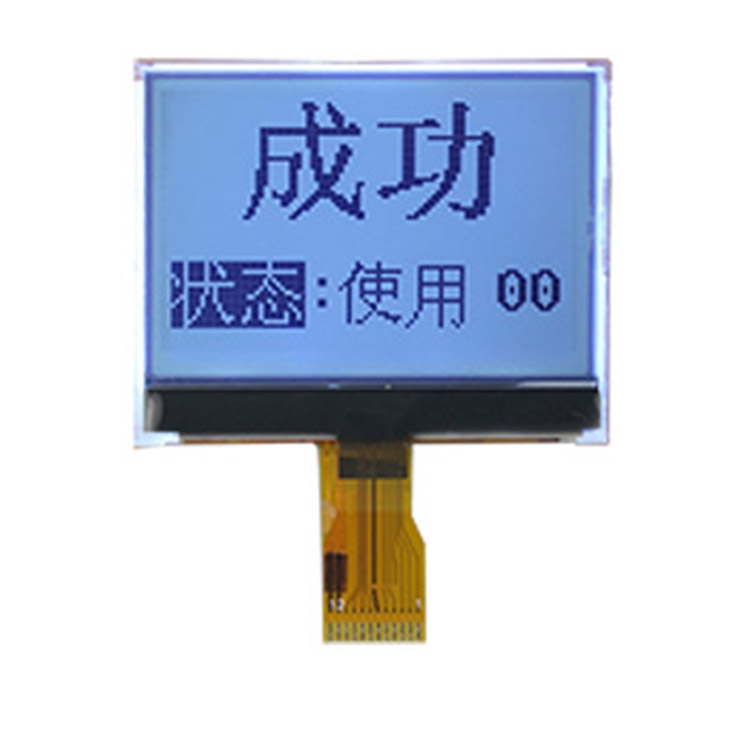

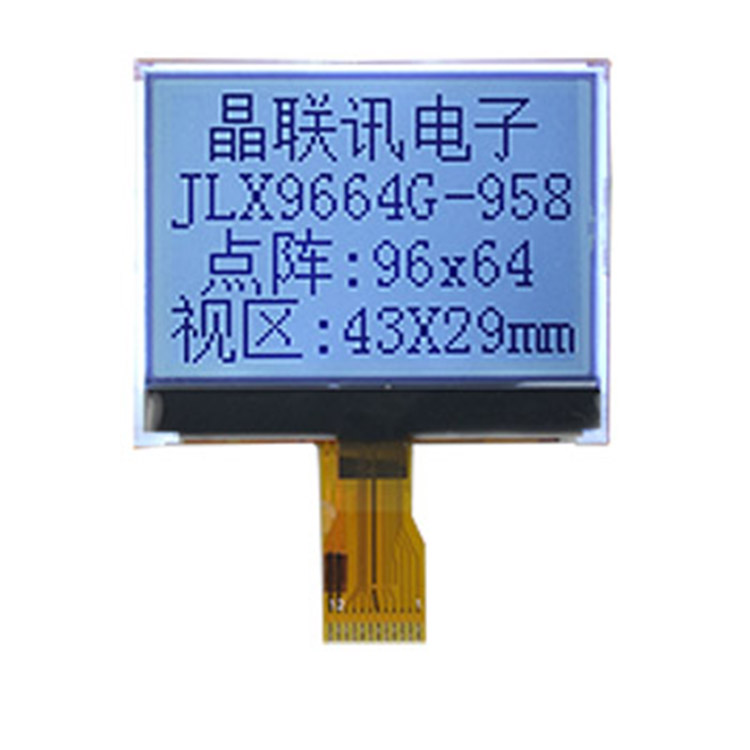

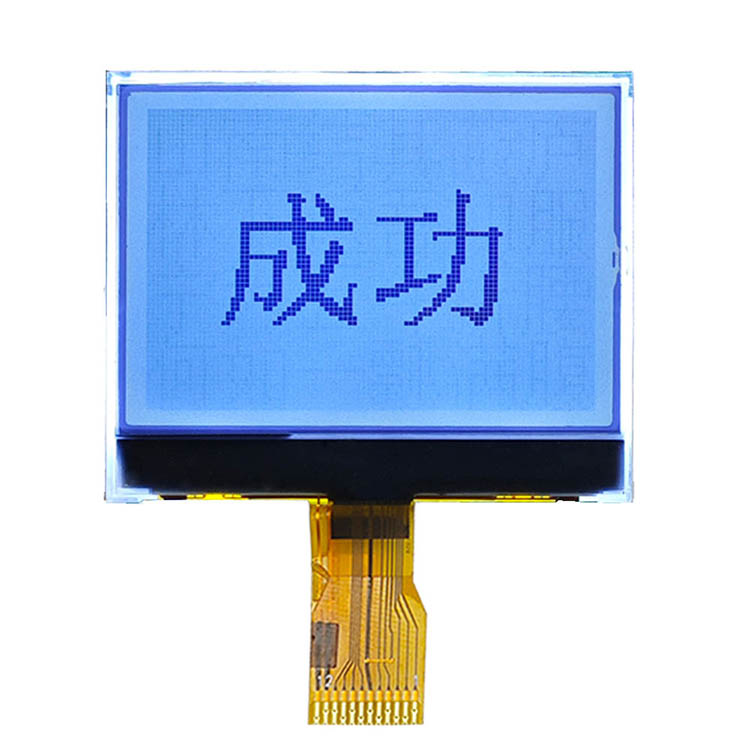

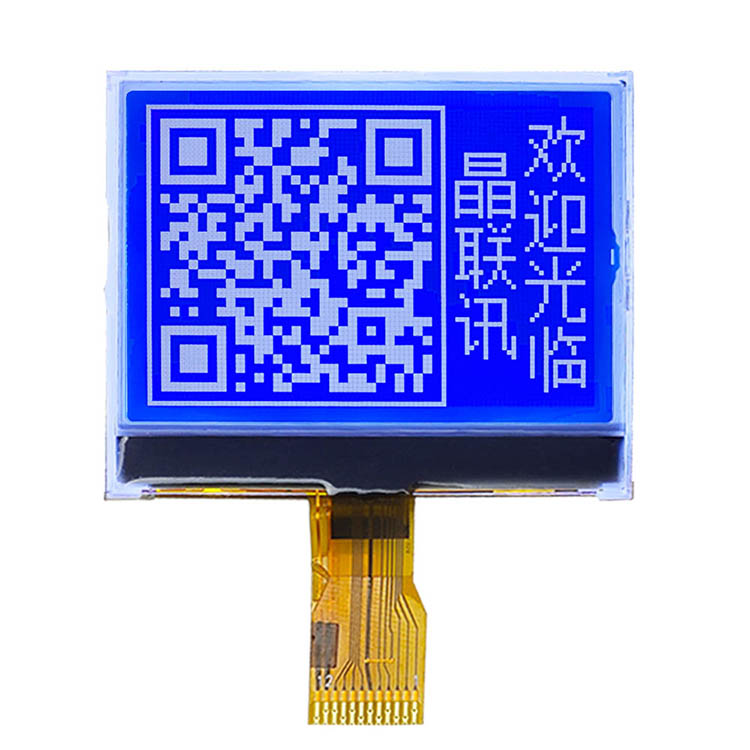

4.产品展示




JLX9664G-958-BN(焊接式FPC)
