JLX6464G-952-PC(带字库)
品名: 液晶模块

型号:JLX6464G-952-PC(带字库)

点阵:64*64

外形尺寸:48.5*66.1*5mm

视窗尺寸:43.5*45.15mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567A(驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.

详情

1.产品结构

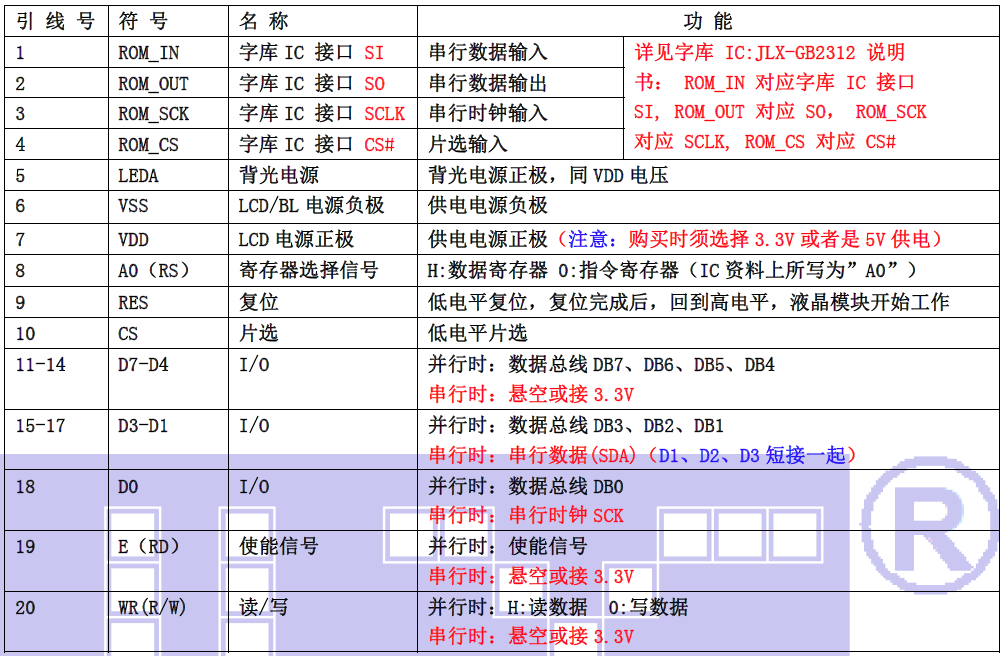

2.引脚功能



3.产品特点

1. 结构牢:背光带有挡墙,焊接式 FPC。

2.IC 采用 ST7567A,功能强大,稳定性好

3.功耗低: 不带背光 1mW(3.3V*0.18mA),带背光不大于 100mW(3.3V*30mA);

4.显示内容:

    (1) 64*64 点阵单色图片,或其它小于 64*64 点阵的单色图片;
    (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 4 字*4 行;

    (3) 按照 8*16 点阵汉字来计算可显示 8 字*4 行;
    (4) 按照 5*8 点阵汉字来计算可显示 10 字*8 行;
5. 指令功能强;
6. 接口简单方便:采用 4 线 SPI 串行接口,或选择并口(6800 时序和 8080 时序可选)。

7.工作温度: -20℃∽+70℃;
8.储存温度: -30℃∽+80℃;

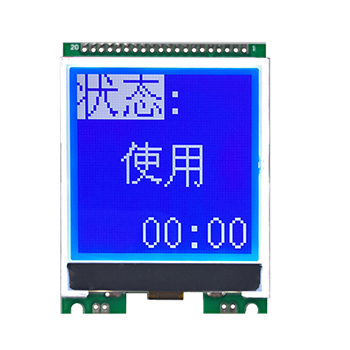

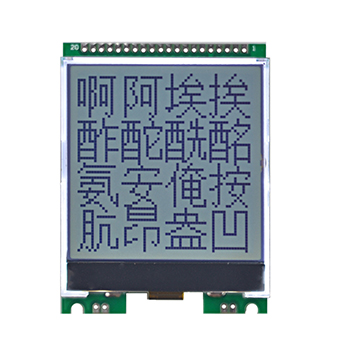

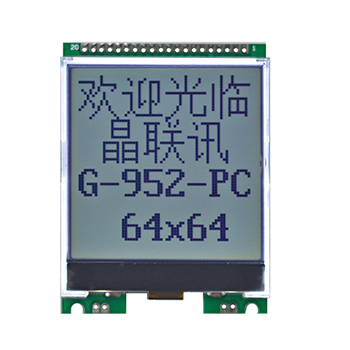

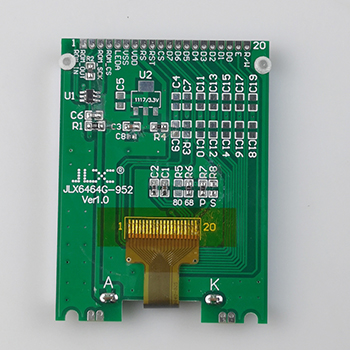

4.产品展示






JLX6464G-952-PC(带字库)
