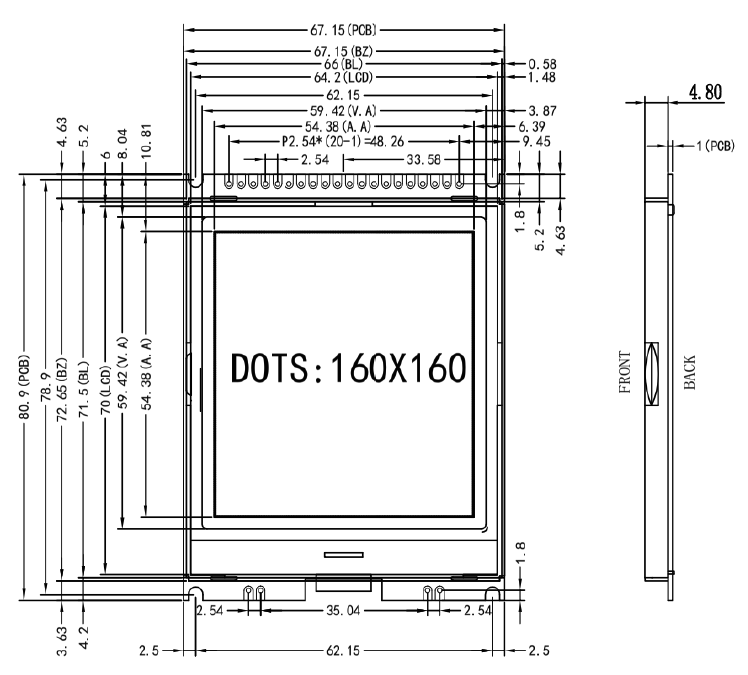

1.产品结构：

2.引脚功能：

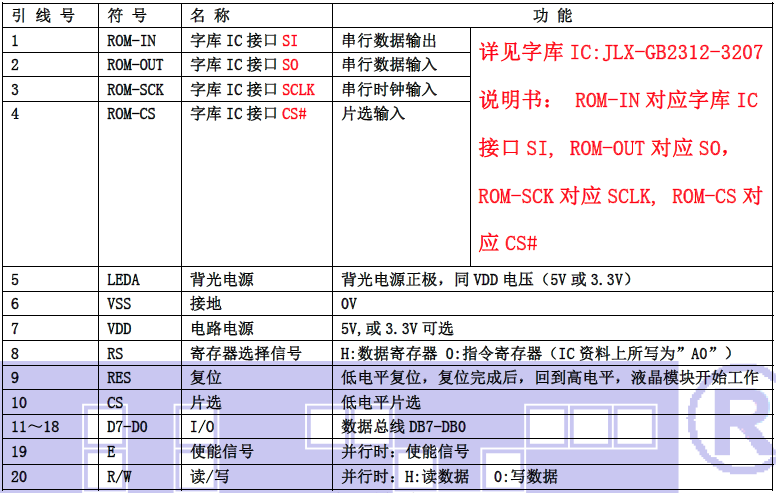

（1）并行接口引脚功能

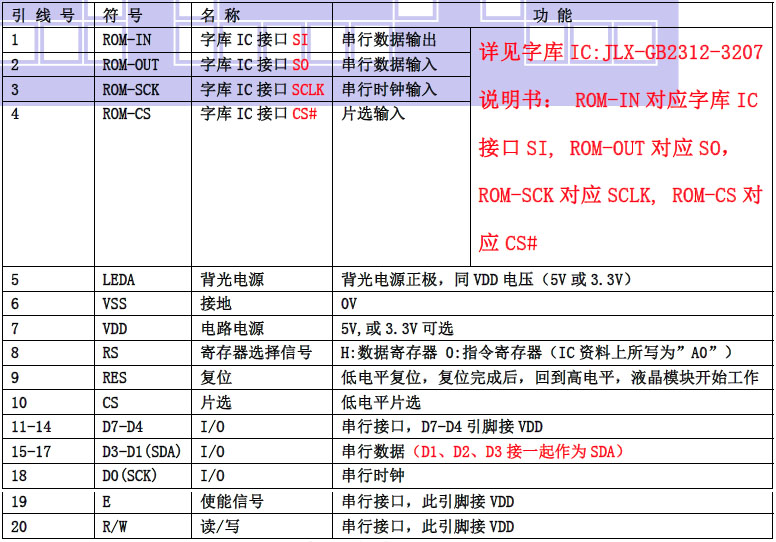

（2）串行时接口引脚功能

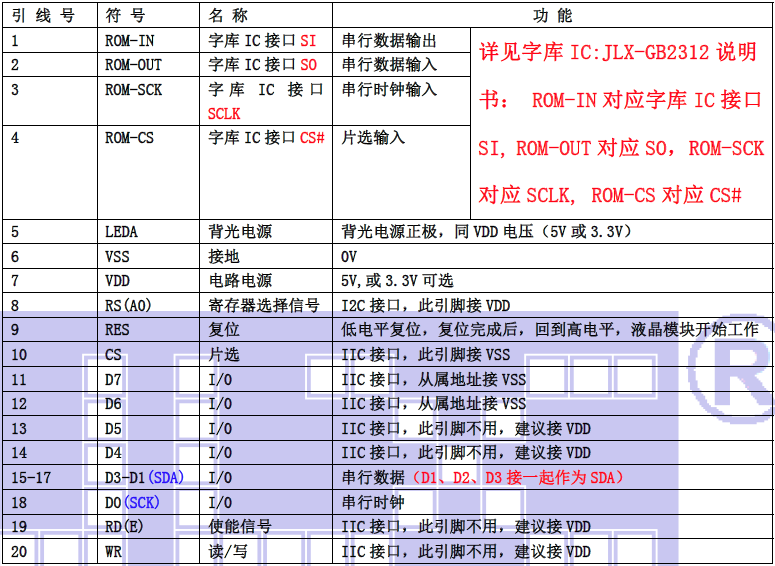

（3）I2C 时接口引脚功能

3.产品特点：

1. 结构轻、薄、带背光、带黑铁框、焊接式FPC。
2. IC 采用ST75161,功能强大，稳定性好
3. 功耗低:当电压为3.3V 时，功耗低：不带背光1.29mW（3.3V*（0.39mA 测试最大值））,带背
光不大于270mW（3.3V*45mA）;
4.显示内容:
     （1）160*160 点阵单色图片，或其它小于160*160 点阵的单色图片;
     （2）可选用16*16 点阵或其他点阵的图片来自编汉字，按照16*16 点阵汉字来计算可
显示13 字*13 行；
     （3）按照 8*16 点阵汉字来计算可显示20 字*10 行；
     （4）按照 5*8 点阵汉字来计算可显示32 字*20 行；
     （5）可选用16*16 点阵或其它点阵的图片自编汉字，也可配合晶联讯字库IC
（JLX-GB2312-3207）来显示汉字；
5. 指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改（可旋转180 度使用）。
6. 接口简单方便:并行（6800 时序或8080 时序可选）、串行、IIC 接口；
7. 工作温度宽:-20℃ - +70℃;
8. 储存温度宽:-30℃ - +80℃;

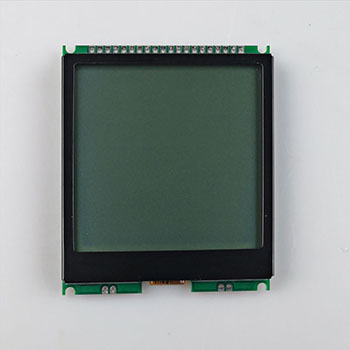

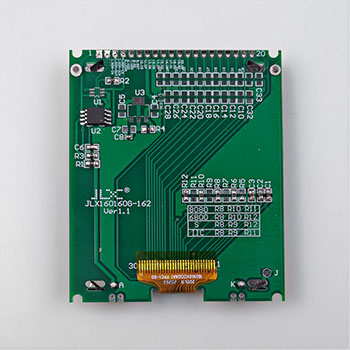

4.产品展示：

JLX160160G-162-PL（带大字库）
