JLX160160G-162-BN(焊接式FPC)
品名: 液晶模块

型号:JLX160160G-162-BN(焊接式FPC)

点阵:160*160

外形尺寸:66*71.5*4.8mm

视窗尺寸:60*60mm

显示颜色: 白底黑字

IC: ST75161

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

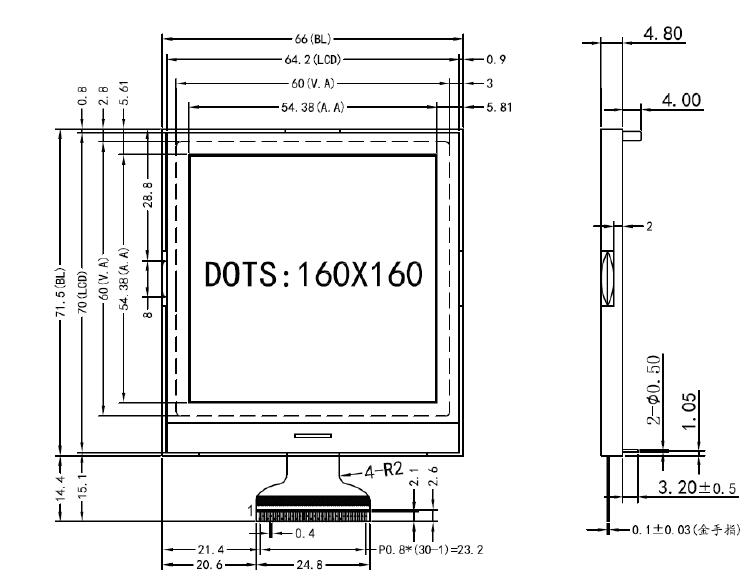

1.产品结构


2.引脚功能


3.产品特点

1. 结构轻、薄、带背光、焊接式FPC。
2. IC 采用ST75161,功能强大,稳定性好
3. 功耗低:当电压为3.3V 时,功耗低:不带背光1.29mW(3.3V*(0.39mA 测试最大值)),带背
光不大于270mW(3.3V*45mA);
4. 显示内容:
     (1)160*160 点阵单色图片,或其它小于160*160 点阵的单色图片;
     (2)可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可
显示13 字*13 行;
     (3)按照 8*16 点阵汉字来计算可显示20 字*10 行;
     (4)按照 5*8 点阵汉字来计算可显示32 字*20 行;
     (5)可选用16*16 点阵或其它点阵的图片自编汉字,也可配合晶联讯字库IC
(JLX-GB2312-3207)来显示汉字;
5. 指令功能强;
6.接口简单方便:并行(6800 时序或8080 时序可选)、串行、IIC 接口;
7.工作温度:-20℃ - +70℃;
8.储存温度:-30℃ - +80℃;

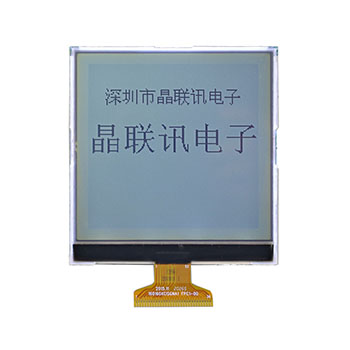

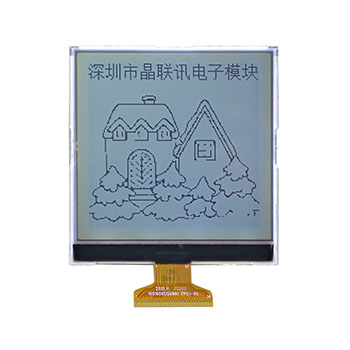

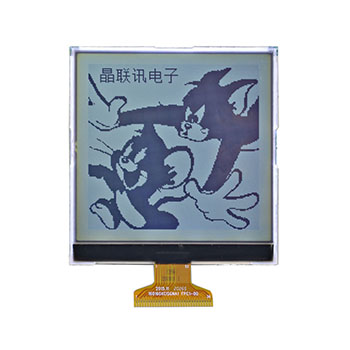

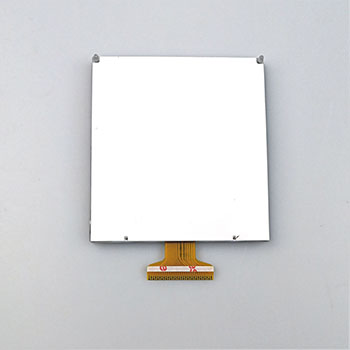

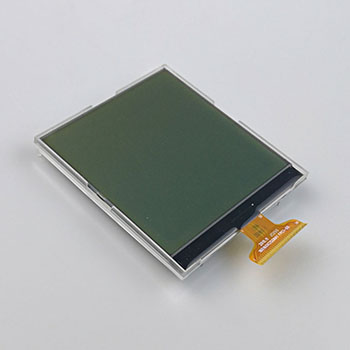

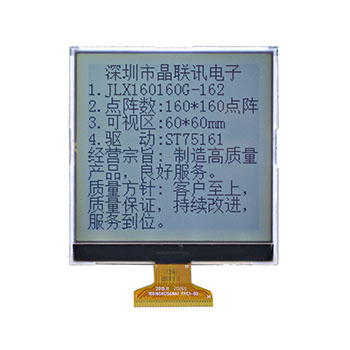

4..产品展示



JLX160160G-162-BN(焊接式FPC)
