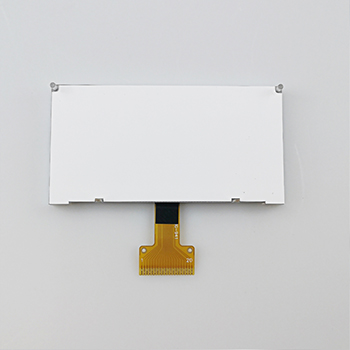

JLX12848G-941-BN(焊接式FPC)
品名: 液晶模块

型号:JLX12848G-941-BN(焊接式FPC)

点阵:128*48

外形尺寸:70.7*36.5*4.7mm

视窗尺寸:65*25.8mm

显示颜色: 白底黑字/蓝底白字可选

IC: ST7567

应用范围: 各种仪器仪表上,考勤系统,门禁系统


详情

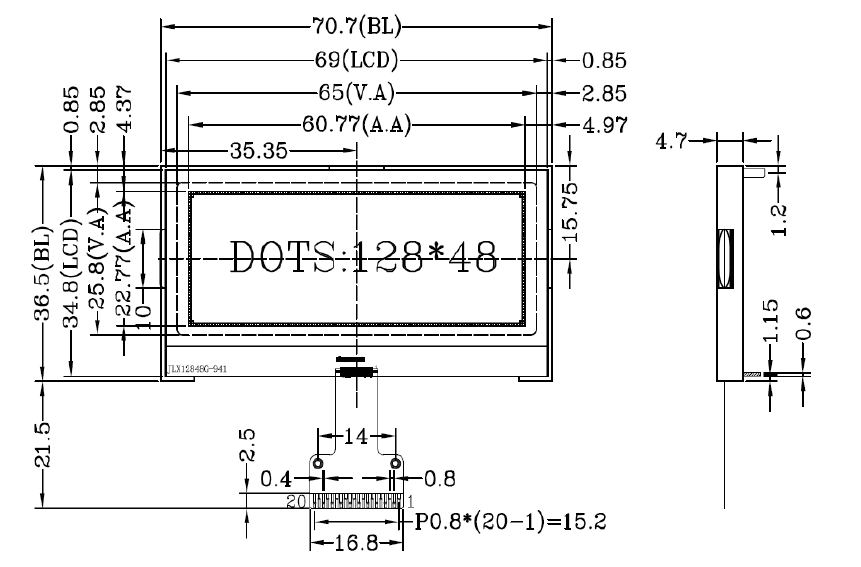

1.产品结构

2.引脚功能


3.产品特点

1.结构牢:背光带有挡墙,焊接式 FPC。
2. IC 采用矽创公司 ST7567,功能强大,稳定性好
3.功耗低: 不带背光 1mW(3.3V*0.3mA),带背光不大于 200mW(3.3V*60mA);

4.显示内容:
    (1) 128*48 点阵单色图片,或其它小于 128*48 点阵的单色图片;
    (2) 可选用 16*16 点阵或其他点阵的图片来自编汉字,按照 16*16 点阵汉字来计算可显示 8 字*3 行;

    (3) 按照 8*16 点阵汉字来计算可显示 16 字*3 行;
    (4) 按照 5*8 点阵汉字来计算可显示 21 字*6 行;
5.指令功能强: 可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转 180 度使用)。
并口时:可以“读-改-写”;
6. 接口简单方便: 采用 4 线 SPI 串行接口,或选择并口(6800 时序和 8080 时序可选)。
7.工作温度:-20℃ - 70℃;
8.储存温度:-30℃ - 80℃;

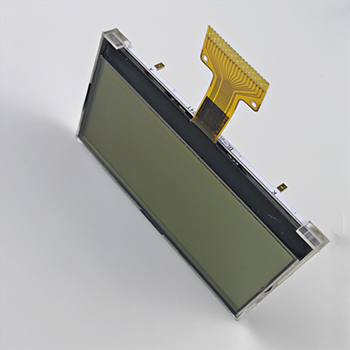

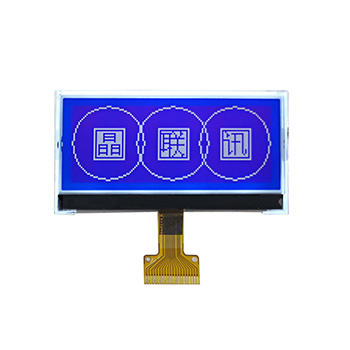

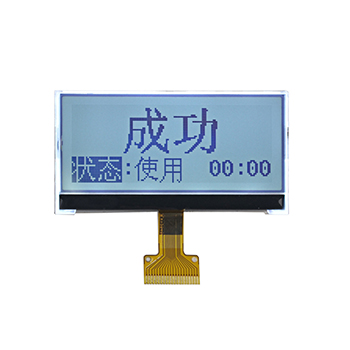

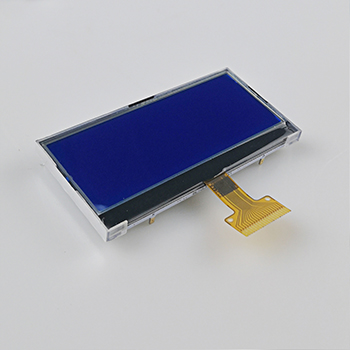

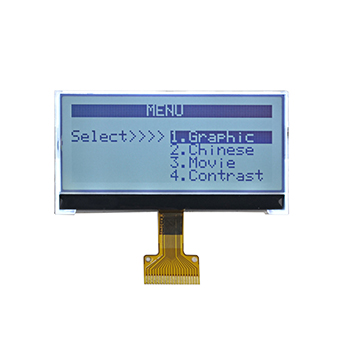

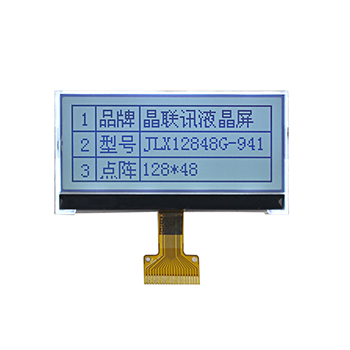

4.产品展示



JLX12848G-941-BN(焊接式FPC)
