JLX12864G-93092-PC(带字库)
品名: 液晶模块

型号:JLX12864G-93092-PC(带字库)

点阵:128*64

外形尺寸:72.1*57.2*6.6mm

视窗尺寸:60.77*38mm

显示颜色: 白底黑字/蓝底白字/绿底黑字可选

IC: ST7567 (驱动IC) +JLX-GB2312(字库IC)

应用范围: 适用于各种仪器仪表,工业自动化,通信设备系统,医疗系统,车载系统等.


详情

1.产品结构


2.引脚功能

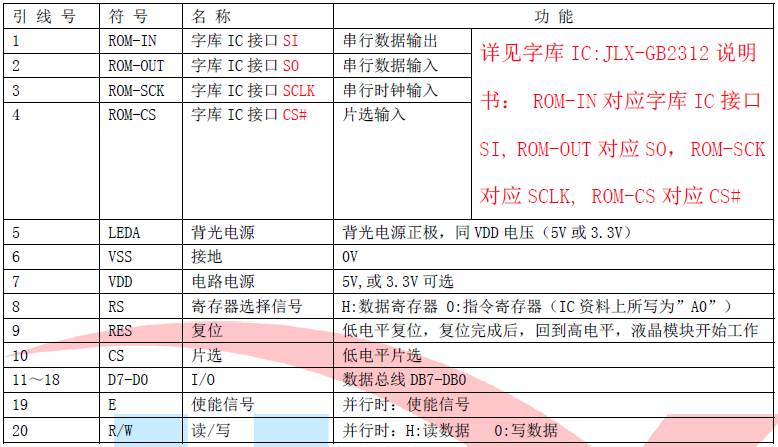

(1)并行时接口引脚功能

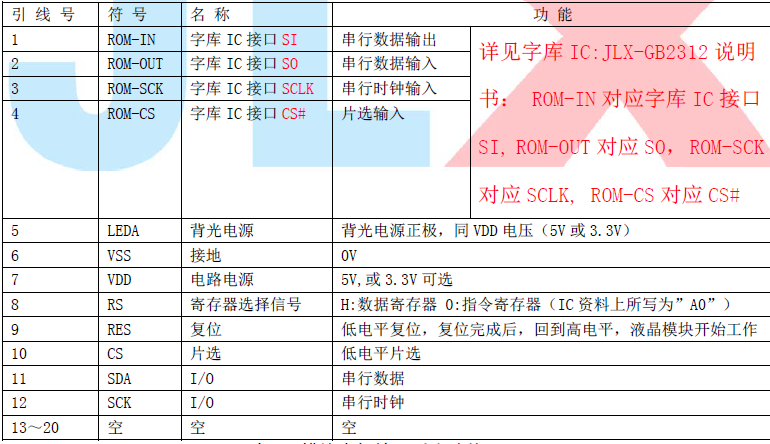

(2)串行时接口引脚功能



3.产品特点

1.结构牢:带有铁框更加牢固,背光带有挡墙,焊接式FPC。
2.IC 采用矽创公司ST7567,功能强大,稳定性好
3.功耗低:1~100mW(关掉背光:0.3mA@3.3V,打开背光不大于100mW);
4.显示内容:
●128*64 点阵单色图片;
●可选用16*16 点阵或其他点阵的图片来自编汉字,按照16*16 点阵汉字来计算可显示8
字/行*4 行。按照12*12 点阵汉字来计算可显示10 字/行*4 行。
5.指令功能强:可软件调对比度、正显/反显转换、行列扫描方向可改(可旋转180 度使用)。
并口时:可以“读-改-写”;
6.接口简单方便:可采用4 线SPI 串口,或选择并口(6800 时序和8080 时序可选)。
7.工作温度宽:-20℃ - 70℃,储存温度:-30℃ - 80℃;

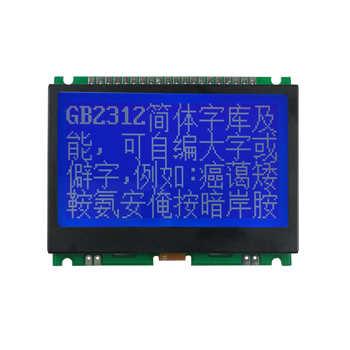

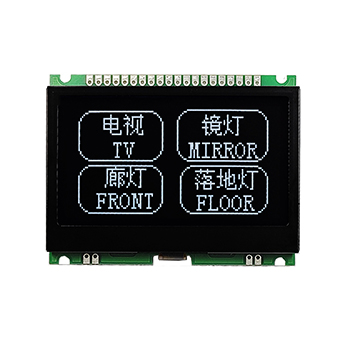

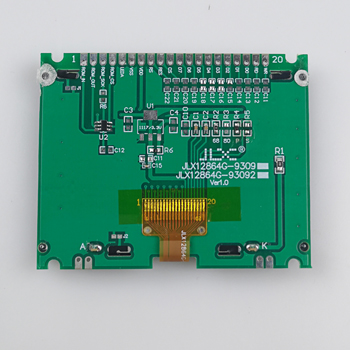

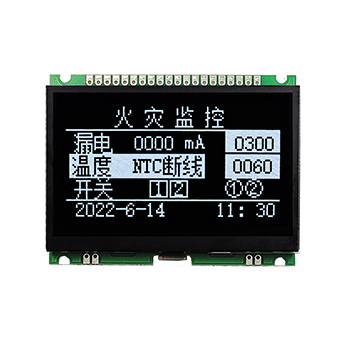

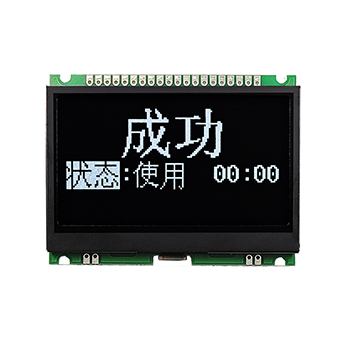

4.产品展示

JLX12864G-93092-PC(带汉字库)
